东莞市扬大电子科技有限公司是一家从事研发、生产及销售于一体的电线生产企业，主要生产PVC电子线、低烟无卤电子线、硅橡胶高温线、铁氟龙高温线、辐照线、电源线、编织线、屏蔽线、多芯线、排线等，并根据客户需求进行深加工，如裁线、彩排拼线等。我司产品已获得CCC、UL、VDE、CSA、SGS等国内国际认证 ，达到国内国际环保标准。同时产品被广泛应用于电瓶、电池、家用电器、暖房器具，餐饮器具，空调机器，照明灯具，电子设备，电热制品，汽车工业。

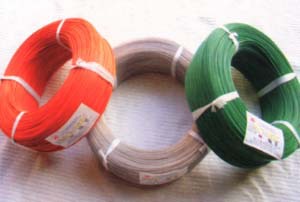

扬大电线直销1185单芯屏蔽线 家装电线 高阻燃家用照明电线
| Product Description: | |||||||||
| ■Tinned ,annealed,stranded or solid copper conductor.PVC insulation | |||||||||
| ■Tinned copper wire spiral shield | |||||||||
| ■PVC jacketed single core | |||||||||
| ■Use of spiral shield allows for fast and simple temination | |||||||||
| ■Rated temperature:80℃.Rated voltage:300volts | |||||||||
| ■Passes UL VW-1&CSA FT1 vertical flamt test | |||||||||
| 说明： | |||||||||
| ■导体使用单股或绞线裸铜或镀锡铜,PVC绝缘 | |||||||||
| ■镀锡铜线缠绕 | |||||||||
| ■单芯PVC被覆 | |||||||||
| ■缠绕隔离 | |||||||||
| ■额定温度：80℃额定电压：300Volts | |||||||||
| ■可通过UL VW-1 及 CSA FT1 ，垂直燃烧测试 | |||||||||
| Applications: | |||||||||
| ■For use in recording studios,sound systems and electronic circuits and power adaptor for portable pc. | |||||||||
| 应用： | |||||||||
| ■用于录音，录影设备，音响系统，电子电路及手提电脑的变压器. | |||||||||
| UL Style& CSA Type |
Conductor 导体 |
Insulation Thickness 绝缘厚度 |
No.of core 芯线数量 |
Insulati on ID绝缘ID |
Spiral shield 缠绕隔离 |
Jacket Thickness 被覆厚度 |
Overall Diameter 完成外径 |
Conductor Resistance at 20℃导体电阻 |
|
| 线号 | 线数/线径 | ||||||||
| AWG | No/mm | mm | mm | NO/mm | mm | mm | Ω/KM | ||
|
UL1185 CSA （Stranded) 绞线 |
30 | 7/0.102 | 0.4 | 1 | 1.1 | 32/0.1 | 0.4 | 2.20 | 381.00 |
| 28 | 7/0.127 | 0.4 | 1 | 1.2 | 38/0.1 | 0.4 | 2.30 | 239.00 | |
| 26 | 7/0.16 | 0.4 | 1 | 1.3 | 45/0.1 | 0.4 | 2.50 | 150.00 | |
| 24 | 11/0.16 | 0.4 | 1 | 1.4 | 46/0.1 | 0.4 | 2.60 | 94.20 | |
| 22 | 17/0.16 | 0.4 | 1 | 1.6 | 54/0.1 | 0.4 | 2.80 | 59.40 | |
| 20 | 21/0.178 | 0.4 | 1 | 1.8 | 56/0.1 | 0.4 | 3.00 | 36.70 | |
| 18 | 34/0.178 | 0.4 | 1 | 2.0 | 64/0.1 | 0.4 | 3.20 | 23.20 | |
| 16 | 26/0.25 | 0.4 | 1 | 2.4 | 74/0.1 | 0.4 | 3.50 | 14.60 | |
| 以上数据仅供参考，不作为正式的设计依据，产品规格以双方确认的规格书承认为准！最终解释权归东莞市扬大电子有限公司所有 | |||||||||
