P2.5全彩显示屏安装方法及步骤流程

P2.5全彩显示屏采用静态恒流驱动技术,画面稳定,无杂点,图像效果清晰,动画效果生动,多样视频效果流畅;P2.5显示屏采用封装方式为SMD表贴2121灯珠三合一,主要由红绿蓝三种颜色构成;一平方米有160000个像素点数,每个像素点之间的点间距为2.5mm;扫描方式为16扫,一平方米的消耗功率大概在500瓦每平方米,新颖面罩设置,颜色混合更均匀,高密度像素使画质更清晰视角更宽;下面深圳四维鑫光电就为大家简单介绍下P2.5全彩显示屏安装方法及步骤流程:
一、系统介绍:
本系统由计算机同步控制led显示屏,通过一根或两根超五类8芯网线通讯。DVI主控卡与显卡之间通过DVI电缆线连接,计算机通过RS232串口线(一头为9针串口,另一头为4位水晶头),可软件提供γ校正,灰度控制,红绿数据交换,控制LED大屏幕开关操作等附加功能。
二、电源操作及说明:
P2.5全彩LED显示屏安装用AC220V电流供电,要求电网电压波动小于10%,并提供良好的系统接地。 供电由火、零、地三线组成,电网波动小于10%。

P2.5LED屏幕整屏最大功率小于10kw时,一般要求系统单相电压供电,10kw以上的LED显示屏,要求提供三相五线制电压供电,并提供良好的接地系统。

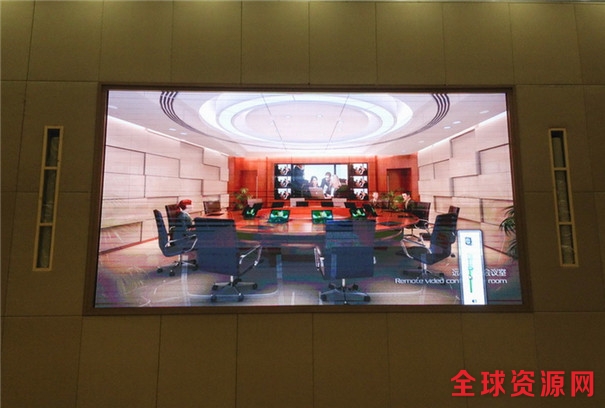

室内P2.5LED显示屏

三、硬件-P2.5全彩显示屏安装教程:
1.把DVI显示卡插于主板的AGP插槽,安装好该卡的驱动程序;
2.将数据采集卡插于空的PCI插槽;
3.用DVI电缆线把数据采集卡与显示卡连接在一起;
4.把控制线与串口(Rs232)相连(可选);
5.用1条网线与接收卡相连;
6.LED显示屏显示驱动卡与集线板用50P扁平线一一对应连接好;
7.检查连接无误即可进行设置或上电调试。
四、软件-P2.5全彩显示屏安装方法:
1.P2.5显示屏显卡驱动安装
将显卡驱动程序光盘插入光驱,即可自动进入安装状态,请按提示操作即可。
2、播放软件
P2.5LED屏幕附带有大屏幕专用播放与设置软件LED演播室,或LEDSHOW4.0,可满足大部分led大屏幕的要求,播放图片文字以及VCD等。
深圳四维鑫光电为您提供全方位的P2.5全彩显示屏安装方法及步骤流程报价服务,拥有最权威的品质,价格,室内外各型号led显示屏全国火热销售中,欢迎来电咨询,给你一份满意而实惠的报价方案清单给您。


P2.5全彩LED显示屏安装也有些小技巧,为了既美观又能够省钱,我们可以选择适合自己的P2.5全彩显示屏安装方法及步骤流程。四维鑫就来介绍几种常见的P2.5显示屏安装方法吧。 对于室内全彩LED显示屏一般采用镶嵌式、吊装式、普通挂装、旋转支架挂装、落地式、摆臂式六种安装方式。

P2.5室内全彩LED显示屏

1镶嵌式
镶装结构是在墙体上开洞,将壁体全部镶嵌在墙体内,它采用的前面维护,显示单元板采用强力磁性材料粘贴在框架结构上。要求洞口尺寸与电子屏外框尺寸相符,并做适当装修,为便于维修墙体上的洞口必须是贯通的,否则需采用前拆卸机构。嵌入式安装不适利于屏体的散热。
2吊装式-P2.5LED屏幕组装
用于屏体总重量小于50kg,面积较小的显示屏,可直接挂在承重墙上。室内承重混凝土顶可采用标准吊件,吊杆长度视现场情况而定。室内钢梁采用钢丝绳吊装,外套与屏体颜色一致钢管装饰。
3普通挂装
适用于屏体总重量小于50kg的显示屏,可直接挂在承重墙上,无须留维修空间。
4旋转支架挂装
适用于重量大于50kg,屏体高度和宽度均大于1200mm的电子屏,必须安装在承重墙上,因其一般面积较大,拆装困难,所以通过屏体旋转解决维修空间。
5落地式-p2.5全彩显示屏安装
分为固定式和活动式两种形式。带滚轮的活动式安装适用于面积较小,重量较轻的电子屏。
6摆臂式安装
主要是为了方便屏体的背面维护和人屏体的散热。摆臂式安装需根据屏体的面积、重量等参数设计好框架的结构。摆壁可以设计成活动的,也可以设计成固定的。
7对于室内LED显示屏外框通常有三种做法:铝合金外包、茶色铝合金、不锈钢和扳金一体化。
(1)铝合金外包不锈钢框架,采用拉丝不锈钢,美观、大方。
(2)茶色铝合金外框结构简单,外框颜色接近显示屏底色。

(3)扳金一体化结构,其颜色为索尼灰,容易被视觉接受。另外在整体结构方面比较紧凑,没有缝隙。其缺点是对LED电子屏的面积大小有要求。

室内P2.5全彩LED显示屏

P2.5全彩显示屏用材规格与技术参数:
品牌:四维鑫
规格型号:P2.5全彩LED显示屏
像素点间距:2.5mm
像素组成:1R1G1B
封装方式:表贴三合一集成模块
LED封装方式:表贴SMD2121三合一
像素密度:160000点数/平方
LED芯片品牌:台湾晶元
IC驱动芯片品牌:台湾聚积MBI5020、5024、5026系列
控制卡系统品牌:灵星雨
电源品牌:创联、明纬
P2.5LED单元板尺寸:160mm×80mm
模组分辨率:64×32=2048点数
箱体尺寸:480*480mm
箱体材料:铝
扫描方式:1/16扫描
屏幕亮度:1600cd/㎡
连接方式:与电脑同步连接(发送卡+接收卡)
工作电压:国内AC220V±10%,部分国家AC110V±10%;50Hz-60 Hz
平均功率:450W/㎡
最大功率:1300W/㎡
显示接口:VAG+DVI显示卡
平整度:模组间拼接缝隙<1mm
最佳观看距离:2.5米-30米(显示屏面积越大,观看最大距离越大)
可视角度:水平140°,垂直140°
控制操作系统:WIN2000 、 XP 计算机 + 控制软件硬件 + 播放软件及硬件
驱动方式:恒流
显示颜色:17M~69G色
亮度调节:手动/自动/程控
灰度等级:256级~4096级
刷新频率:300 Hz~2440Hz
换帧频率:60Hz
播放内容:电视画面,广告宣传片,视频,现场直播视频,图片,文字
显示模式:640×480、800×600、1024×768、1280×960…1920×1200、2048×640
控制方式:LED显示屏与计算机显示器点对点对应,可同步、异步、远程、无线
传输距离:超五类网线≦130M 多模光纤≦500M 单模光纤≦10KM
连续使用时间: ≥72小时
使用寿命:100000小时
平均无故障时间: ≥10000小时
保护技术:防尘,防腐,防静电;具有过流,短路,过压,欠压保护功能
使用环境温度: -20℃~+50℃
视频处理器:自选
P2.5全彩显示屏安装方法:落地式、镶嵌式、悬挂式、支架式、支撑式、支柱式
P2.5LED屏幕
LED显示屏控制卡使用注意事项?
LED显示屏在使用控制卡时,为避免不必要的损失,LED显示屏厂家四维鑫光电为大家整理了LED显示屏控制卡使用注意事项:
1、严禁带电插拔串口,以免由于操作不当而损伤计算机串口和控制卡串口。
2、严禁在系统带电工作时调整控制卡的输入电压,以免由于调整不当、电压过高而损伤计算机串口和控制卡串口。控制卡正常工作电压为5V。调整电源电压的时候,应该把控制卡拆下,用万用表测量着缓慢调节。
3、严禁控制卡的接地端与LED全彩屏框架短接,否则全彩屏框架上一旦聚集静电,极易损伤计算机串口和控制卡串口,造成通讯不稳定,静电严重时会烧坏控制卡和屏体上的显示单元。因此,在室外全彩屏或通讯距离较远时,建议用户一定要使用串口隔离器,以避免因地线回路、浪涌、感应雷击、热插拔等恶劣环境对计算机串口和控制卡串口的损坏。
4、必须保证控制卡与计算机串口的正确连线,以免由于输入信号不正确而损伤控制卡串口和计算机串口。
5、LED显示屏控制卡请勿接在单元板上。要尽量直接引到开关电源上,单元板在工作过程中电压及其不稳定。会造成控制卡时快时慢,严重的不能通信或者程序跑飞需要返修,尤其是U盘控制卡,在电压不稳定的情况下可能会不能读盘或者读盘错误。
6、室内,16扫单元板切忌接整屏调试,很多室内单色或者双色,甚至全彩,再未调试状态直接接控制卡上电,有可能大面积烧坏单元板后面行扫驱动4953芯片。调试请只接一块单元板调试,调试完毕拔掉电源,再接控制卡,切忌。
7、LED显示并控制卡请保持工作在干燥,相对稳定的环境内,过高的温度,和湿度,还有灰尘多的环境,对控制卡极为不利。


以上就是四维鑫光电为大家分享的P2.5全彩显示屏安装方法及步骤流程,如果您对P2.5LED显示屏价格感兴趣,欢迎您来电获取详细资料,(联系人:田彪福   电话:15013539554)
