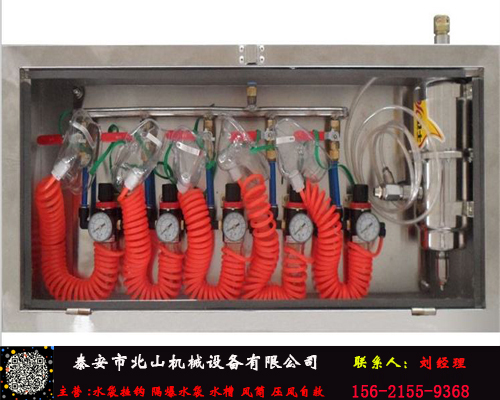

ZYJG矿井压风供水施救器使用说明 ,ZYJ压风自救装置
压风供水自救装置面罩，箱式压风供水自救装置，ZYJG型矿井压风供水自救装置
依照《关于进一步加强企业安全生产工作的通知》专门研发生产了ZYJ矿井压风自救装置，该装置主要应用于井下紧急避险系统，安装在井下避难硐室，工作面的机巷风巷，掘进工作面，以及运输和回风巷，井底车场，各种站房的适当位置。当井下发生灾害时，工作人员迅速进入附近装有矿井压风自救装置的地点，打开装置，戴上呼吸面具，进行自救。
ZYJ(A)压风自救装置产品介绍
ZYJ压风自救装置具有减压、流量调节、消音、泄水、防尘等功能，结构轻巧、使用方便、快捷，当煤矿井下有害气体超标时，通过该装置向工作人员提供新鲜空气，达到安全避灾的作用。
ZYJ(A)压风自救装置技术指标
项目
技术参数
系统供气压力 （0.3-0.7）MPa
系统供气量 （30-110）L/min
供气方式 地面系统供气
压力调节范围 （0.05-0.1）MPa
消音 85dB
防护方式 披肩式防护套
重量 5.5.8kg / 组
外形尺寸 压风自救装置 Φ35×265mm
披肩式防护套 920×1030mm
管道 Φ33×500mm
ZYJG矿井压风施救装置工作原理
装置由管道、开闭阀、连接管、减压组及防护套等5部分组成。当煤矿井下发生有害气体浓度超标或超标征兆时，扳动开闭阀体的手把气路通畅，功能装置迅速完成泄水、过滤、减压和消音等动作后，此时防护套内充满新鲜空气供避灾人员救生呼吸。防护套内的空气压力为（0.05~0.1）Mpa，防护套外有毒气体的压力低于套内压力，因此外部有害气体不会进入防护套内对避灾人员造成危害
