简介：两线制氯气报警器RBK-6000-ZL9匹配双腔体氯气泄漏探测器RBT-6000-ZLG/B构成整套可燃有毒气体报警系统，安装接线便捷，无需区分正负极，可以通过modbus/RTU协议实现数据上传或是远程监控。
氯气报警器 RBK-6000-ZL9型两总线氯气泄漏探测器是一款功能实用、操作方便的气体报警控制器，可以与RBT-6000-ZLG系列氯气气体探测器配套组成工业用气体报警系统。RBK-6000-ZL9氯气泄漏探测器型为非防爆产品，应安装在非防爆场合，采用壁挂式安装。本产品的设计、制造及检验均遵循以下国家标准：GB16808-2008《可燃气体报警控制器》，生产许可证号：鲁制01000105，是未来工业上无可替代的安防产品。
总结：系统结构与工作原理
氯气报警器原理：安装在现场的探测器由控制器供电工作。当发生气体泄漏时，传感器将泄漏量转换成相应的电压信号输出，电压信号经探测器的处理之后上传至控制器，控制器接收之后将数据解析并显示于屏幕上。当浓度达到设定的动作值时，控制器发出报警并驱动外接设备。

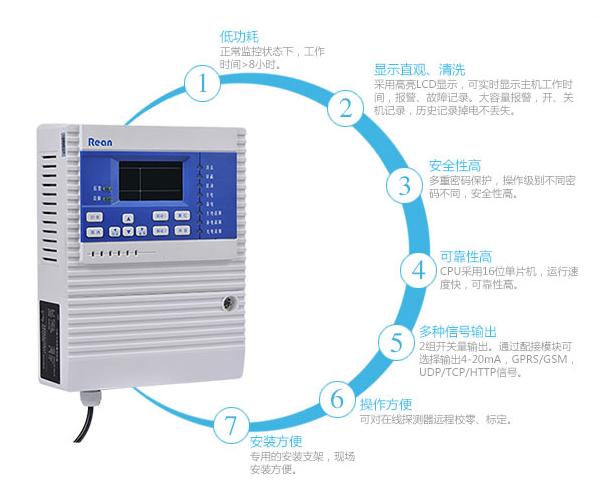

氯气报警器的产品特点：
★ 液晶显示，全中文菜单操作；
★ 单回路2总线通讯，信号无极性设计，具有自动保护功能，系统抗干扰能力强，布线经济，安装方便；
★ 自动故障检测，能准确指示故障部位及类型；
★ 可自动检索探测器类型和报警点，实现%LEL / ppm / %vol多类型探测器在同一系统监控，无需设置；
★ 内置大容量数据存储，能记录999条报警信息、100条开机时间信息以及100条关机时间信息，信息掉电不丢失；
★ RS485总线通讯接口（选配，标准Modbus/RTU协议），能实现与上位机控制系统联网，实现异地监控，大大提高可监控的及时性、准确性。
★ 内置2组继电器触点信号输出，可联动控制排风扇或电磁阀等设备。联动信号可手动或自动输出。
氯气报警器的技术指标：
安装方式：非防爆场合的壁挂式安装
工作电压：主电：AC220V±15%,50Hz±1%
备 电：36VDC/2.2AH
功 耗：≤10W
工作温度： -20℃～+55℃
工作湿度： ≤93%RH
容 量：≤9
信号传输：36V无极性两总线
连接线缆：≥RVS 2*2.5mm2(双绞线)
信号传输距离：≤1000m
报警声音：≥75dB
报警方式：声、光报警；
声音报警：分故障报警，浓度报警两种不同的声音;
光 报 警：通过LED显示出系统状态（报警、故障）、电源状态（主电故障、备电故障、充电故障）
联动输出：两组继电器输出（容量：5A/250VAC或5A/30 VDC）其中一组为保持型常开常闭，另一组脉冲型常开常闭；
上位通讯接口：RS485总线通讯接口（选配），支持Modbus/RTU协议）
重 量：2kg
外形尺寸：288mm×220mm×86mm
氯气报警器 RBK-6000-ZL9的安装：
安装位置：非防爆场合，值班室或经常有人员出入的地方；
安装高度：方便操作即可，一般选为距离地面1.4m处
安装方式：
A、请在墙壁上打2个水平距离为180mm、直径为6mm的固定孔。
B、用Φ6塑料胀塞把安装板固定在墙壁上。
C、将控制器背面的安装挂钩悬挂在安装板上。
氯气泄漏探测器的产品特点：
M-BUS通讯，两线制无极性，安装简单，布线经济；
隔爆型设计
双腔体，防水结构设计
传感器采用数字模块设计
更换传感器无需标定归零
不锈钢外壳材质，耐腐蚀
通用G3/4管螺纹设计，通用性强
一组无源开关量信号输出
LED状态指示
氯气泄漏探测器的技术参数：
检测气体：有毒有害气体，氯气
检测量程：0-50PPM
分 辨 率：1PPM
通讯方式：M-BUS
防爆等级：ExdII CT6 Gb
防护等级：IP65
工作电压：DC36V
显示方式：LED浓度指示
可 配 接：RBK-6000-ZL9
RBK-6000-ZL30
RBK-6000-ZL60
检测气体：可燃/有毒
检测原理：催化燃烧式/电化学/半导体/红外式
连接线缆：RVS2*2.5mm2（双绞线）
RBT-6000-ZLG/B型两总线氯气泄漏探测器的安装：
探测器安装方式可采用抱管装、支架安装或贴壁安装，应确保安装牢固可靠。
○ 安装固定孔直径为：Φ8mm。
○ 安装固定孔间距见上图（安装定位孔尺寸）。
○ 探测器安装时应使传感器朝下固定。
○ 正确连线后，应固定好探测器外盖，以达到防爆要求。
氯气泄漏探测器RBK-6000-ZL9型为两总线型（两线制气体报警器）（安装接线不用区分正负极）-产品资质证书齐全，安全可靠，一年质保，售后服务终身，厂家售后，放心可靠！http://www.net1718.cn/cl290/
