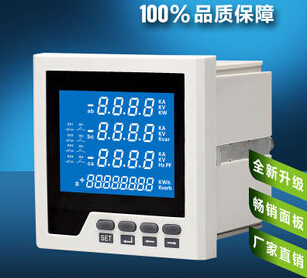

PD194E-9F3三相LCD复费率多功能电力仪表

PD194E-9F2单相LCD复费率多功能电表

三相复费率电能表作用及特点编辑

1.四种费率（尖、峰、平、谷），十二个时段，时段最小时间间隔5分钟；

2.存贮包括本月在内的12个月的各费率电能数据;

3.电气隔离采用先进的电能技能芯片，高性能CPU和PTC时钟芯片；

4.记录当前有功总电量及各费率电量，并保存数据；

5.高精度、高可靠、过载能力强、低功耗、重量轻；

6.自动累计记录电池工作时间；

7.轮显当前时间、费率、总电量及哥费率电量；

8.通信规约符合DL/T645-1997；

9.具有脉冲输出，脉宽80ms士20ms；

10.具有写数据时采用密码和编程开关两级保护，自动记录最后编程时间和次数；

11.可设置表号、局号、时段、费率、日期、时间、自动抄表日、密码、循环显示项及起始电量；

12.可通过点动表上轮显按钮查看用户选定的电量参数。

三相复费率电能表技术参数编辑

额定电流 3*1.5（6），3*5（20），3*10（40）， 3*15（60），3*20（80）3*30（100）

额定电压 DSSF238三相三线3*100V或3*380V

DSSF238三相四线3*220/380V或3*57.7/100V

额定频率 50或60

准确度等级 1级或2级

时钟误差 ≤0.5秒每天（参比湿度下）≤1.0秒/每天（后备锂电池工作时）

电池 进口环保锂电池，电压：3.0或3.6V，容量≥1000mAh

三相复费率电能表结构编辑

1、具有红外通讯口和RS485通讯口。

2、电量信息采用宽温LCD显示方式，尺寸见附录11。在正常使用条件下，LCD寿命>10年。

3、具有定脉宽输出信号的光隔离无源脉冲输出端子。

4、采用超亮、长寿命LED作工作频闪指示。

5、表内有编程开关，脉冲输出接线端子，RS485接口接线端子。

6、表内（线路板上）有频率为1Hz的时钟脉冲测试口。

7、采用三只超亮长寿命LED作运行时段指示。
