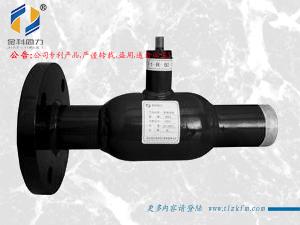

单法兰全焊接球阀是河北同力公司根据用户要求专门研制，单法兰全焊接球阀，可以单项焊接，另一端以法兰方式连接。
单法兰全焊接球阀设计原因在于，管路安装其他阀门后，无法直接安装全焊接球阀，根据此情况，河北同力公司专门研究了单法兰全焊接球阀。法兰端可以和其他阀门，或者管道法兰连接，另一端以焊接方式连接，方便法兰端更换阀门。
单法兰全焊接球阀的应用场合：
城市燃气：燃气输出管道、主干线及各支线供应管道等。
集中供热：大型供热设备输出管线、主干线、支线。
热交换机：管道及各回路启闭。
钢铁厂： 各种流体管道、废气排放管道、煤气和 热力供应管道、燃料供应管道。
各种工业设备：各种热处理管道、各种工业煤气和热力管道。
单法兰全焊接球阀构造与设计：
单项法兰全焊接球阀完全按照API6D设计制造，防火防静电。阀杆按用户要求加长，阀体球体等金属零件全部采用锻造的高质量材料，保证了球阀的质量和强度。球体采用填料箱或支撑板固定。填料箱或支撑板固定球可以消除介质作用在球体上的力对阀杆产生的弯矩，使阀杆只承受扭矩。并在与球体固定周围低摩擦的特氟勒复合轴承。使阀门动作平稳，开关扭矩小，易操作。密封是采用独特的两道软密封及金属密封形成三次密封。保证密封可靠，使用安全。寿命长，免维护。
单法兰全焊接球阀技术特点：
1、阀体结构单项法兰，单项焊接，不会有外部泄漏现象。
2、阀座由PTFE密封环及弹簧组成对压力和温度的变化适应能力强，在使用范围内不会产生任何泄漏。
3、阀杆的防渗漏结构、阀杆底部有1个PTFE自封密封垫和1个O型密封圈，上面有2个O型密封圈、两个PTFE密封垫组成，确保无泄露。
5、阀体轻且易于保温。
6、可根据管道法兰口径选择单法兰全焊接球阀，可按施工及设计要求调整阀体的长短和阀杆高度。
7、球体的加工精度非常精密操作轻便，无不良干涉。
8、有焊接和法兰两种连接方式。
9、操作方式：手柄，齿轮（垂直/水平）
10、在阀门正常操作使用的情况下，质保期为20年。
单法兰全焊接球阀安装尺寸
