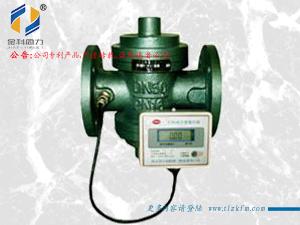

SZL-4M数显流量控制阀
国家专利号：200620165790.x(仿造必究)SZL-4M数显流量控制阀是一种能显示管网中瞬时流量的控制阀，它是在自力式流量控制阀的基础上增设了显示功能，使管网平衡调节更方便，更精确。为管网系统调节提供了重要的数字依据。
管网中应用数显流量控制阀可直接简便的根据设计设定流量，它在水的作用下，自动消除管线剩余压头及压力波动所引起的流量偏差，无论系统压力怎样变化均保持设定流量不变。
该阀的这些功能使流量调节一次完成，把系统平衡调节变为简单的流量分配。有效的解决管网的水力平衡失调。可节能15%以上。
性能与特点：
1.可按设计或实际要求设定流量，避免了盲目调节，把复杂的调网工作简化为简单的流量分配；
2.彻底克服系统冷热不均现象提高供热供冷品质；
3.减少设计工作量，不需要对管网进行繁琐的水力平衡计算；
4.免除多热源、管网热源切换时的流量再分配工作。
5.流量机芯转子部分采用玛瑙轴承耐磨不生锈；
6.阀体上传讯器及传感器无电源，显示器采用全密封结构使用寿命长；
7.不工作时自动休眠节省电源，设计使用寿命十年以上；
8.显示器4秒钟刷新一次，显示平稳。
SZL-4M数显流量控制阀的工作原理：
数显流量控制阀其结构是由自动阀芯，手动阀芯，及显示部分组成。
显示部分则由流量机芯、传感器发讯器、电子计算器及显示器组成。
它的工作是及其复杂的。
它的工作是及其复杂的。
被测水流经阀门，水流冲击流量机芯内的叶轮，叶轮旋转与传感发讯器感应，使传感器发出与流量成正比的电讯号，流量电讯号通过导线送入电子计算器，经过计算器计算、微处理器、处理后，其流量值显示出来。
手动阀芯是用来调节流量的，根据显示值来设定所需的流量值。
手动阀芯是用来调节流量的，根据显示值来设定所需的流量值。
自动阀芯是用来维持流量恒定的，既在管网压力变化时，自动阀芯就会在压力的作用下自动开大或关小阀口、来维持设定流量数值不变。
|
技术参数：
1.介质使用温度0~150℃； 2.工作压差20~600KPA； 3.流量显示精度0.05%； 4.控制阀精度5%； |
材质与寿命 1.阀体-优质灰铸铁； 2.阀芯-黄铜； 3.弹簧-不锈钢； 4.膜片-三元乙丙埋纤； 5.流量机芯-PPO; |
