国家专利号：200410076821.6（仿造必究）
可调式压差控制阀，亦称压差平衡阀、压差调节阀、压差阀。

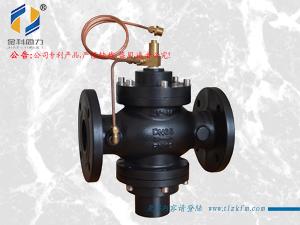

ZYF-16型可调式压差控制阀，不需外来能源，依靠被调介质自身压力变化进行自动调节，自动消除管网的剩余压头及压力波动引起的流量变化，恒定用户进出口压差，有助于稳定系统运行。
可调式压差控制阀特别适用于分户计量或自动控制系统中。
可调式压差控制阀性能与特点：
该阀为双瓣结构，阀杆不平衡力小，结构紧凑，用于供热（空调）水系列中，恒定被控制系统的压差，并有以下的特点：
1、恒定被控制系统压差；
2、支持被控系统内部自主调节；
3、吸收外网压差波动；
4、采用先进的无级调压结构，控制压差可调比可达25：1；
5、具备自动消除堵塞功能;
6、法兰尺寸符合GB4216.2中灰铸铁法兰尺寸。
可调式压差控制阀的使用方法：
1、介质流动方向应与阀体箭头方向一致；
2、可调式压差控制阀应安装在回水管上，阀上接导压管，导压管的另一端与供水管连接，建议在导压管供水端安装1/2"球阀，以便启动消除堵塞功能；
3、在导压管前的供水管上应安装过滤网，避免水质太差造成该阀失去自动调节功能；
4、供水管和该阀前的回水管应分别装设压力表，便于调节控制压差;
5、如发现该系统流量过大或过小，可能的原因是管道元件安装时的杂物卡阻在阀塞上，可将1/2"球阀关闭3—5分钟，这时如果是较轻堵塞，即可自动消除，如还不能消除，则要拆开阀门检查消除堵塞物；
6、控制压差调节方法：逆时针方向调节调压阀杆，观察压差
可调式压差控制阀的技术参数：
1、公称压力：1.6MPa；
2、介质温度：0-150℃；
3、工作压差范围：0.02-0.3MPa；
4、控制压差设定值：0.02MPa；控制压差可调范围0.02-0.3MPa；
5、导压管长度：1.6m；
6、导压管连接端尺寸：1/2"管螺纹；
2、介质温度：0-150℃；
3、工作压差范围：0.02-0.3MPa；
4、控制压差设定值：0.02MPa；控制压差可调范围0.02-0.3MPa；
5、导压管长度：1.6m；
6、导压管连接端尺寸：1/2"管螺纹；
