双和牌电解离子接地极可垂直安装也可水平安装

【工作原理】：

土壤电阻率高，是因土壤中缺乏导电的离子，这也是平地的电阻比高山的电阻低的原因，高山上石块和岩石比较多，从而增加了土壤的电阻率，RC-电解离子接地极在土壤中内部专用填充剂会吸收土壤中的水分，潮解周围土壤，使土壤导电性能加强，降低土壤电阻率，使其达到要求的土壤电阻率。

【使用环境】：1.环境温度：零下60至零上80度。2.土壤要求：任何土质均可。

【性能特点】：施工简单，占地面积小，耐腐蚀，长效降阻。

【设计参考】：推算公式：N=0.03*P/R-0.3

【型号参考】：常规直径多为：50mm/55mm/60mm，长度：1.5-3m。

【产品特点】

SH008电解离子接地极是我公司采用世界上最先进电解接地系统技术和本公司的专利技术设计而成，该技术及产品能在任何土壤条件下向地表纵深方向降低土壤接地电阻率，从而达到良好的接地效果。使用本产品将最大限度地降低接地电阻值。

★ 占地面积少；

★ 施工简单；

★ 接地效果远远超过其它接地系统；

★ 在恶劣的土壤条件及岩石下性能始终如一；

★ 降低材料清耗；

★ 辅助现有接地系统，可增强接地效果；

★ 使用寿命长达几十年以上；

★  电解回填土：25kg/包；

★ 接地电阻值每天都在下降，1年后降至最低值。

接地级结构：

接地极特性曲线

1、SH008电解地极降阻曲线（土壤电阻率500Ω•m）

2、 普通地极接地电阻曲线（土壤电阻率500Ω•m，接地面积76平方米）

工作原理：

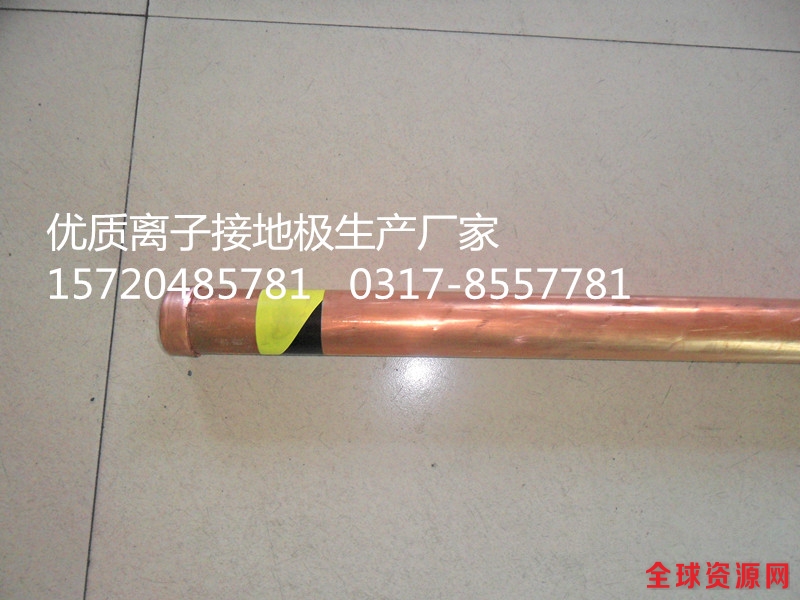

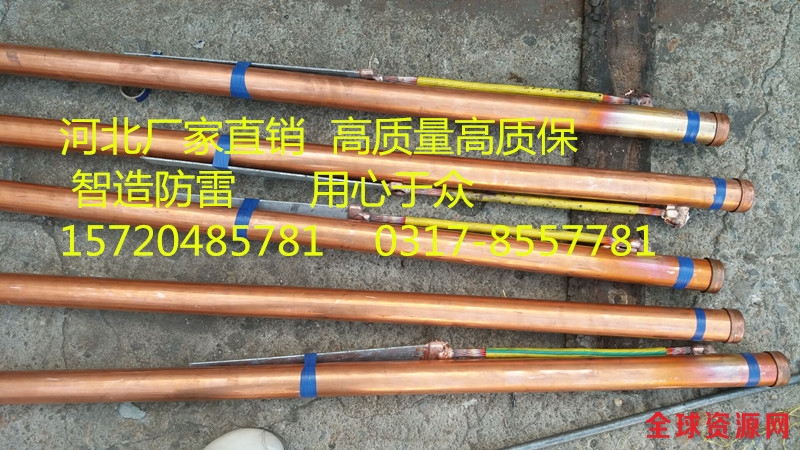

电解地极为φ63mm的铜管组成(每节0.5～1m)，有多个呼吸排泄孔，铜管内填无毒化合物晶体，铜管埋于地下后,呼吸孔吸收土壤中的水份，使化学晶体变为电解溶液，又从该孔中排泄出，这些溶液在特殊回填土的吸取作用下，均匀流入土壤，在土壤中形成了成片导电率良好的电解离子土壤，特别是在石山上土壤少的地区，电解液可向石山的纵深方向渗透，使原来导电率极差的高山地质结构，形成了一个良好的电解质导电通道。最大程度地减少了接地极与周围土壤之间的泄流电阻。

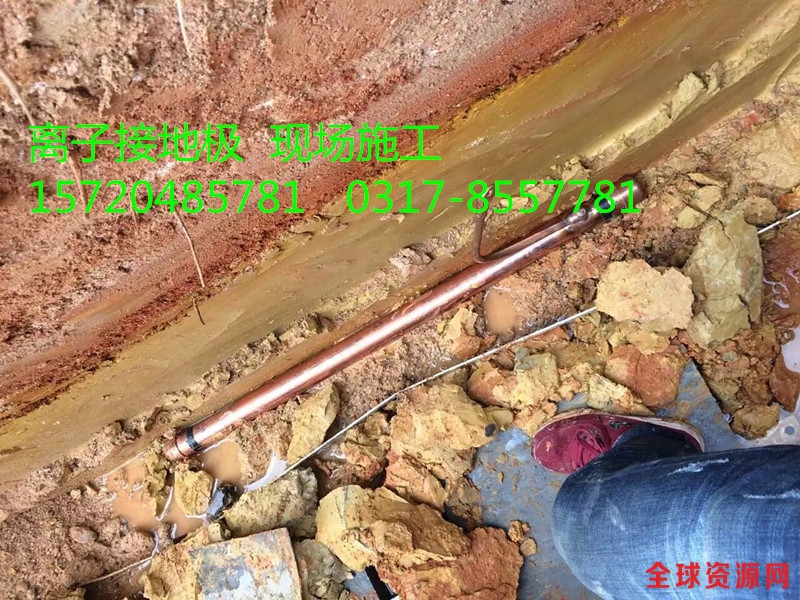

明敷电解离子接地极的安装应符合下列要求：

1  电解离子接地极适用于个别环境潮湿,盐碱,酸性泥土及发生发火化学腐蚀介质的特别环境,个别不做防腐处理.对泥土无特别要求,泥土电阻率越小越好.如泥土导电性不能满足运用要求,个别可加深埋设深度.由于泥土中活性离子的含量是影响接地电阻的因素之一,很多泥土中含有活性电解离子的化合物较为稀疏,单纯的接地体不会到达接地要求.

2 敷设位置不应妨碍设备的拆卸与检修；

3 支持件间的距离在水平直线部分一般为1—1.5米，垂直部分为1.5—2米，转弯部分为0.5米。

4 接地线应按水平或垂直敷设，但亦可与建筑物倾斜结构平行，在直线段上不应有高低起伏及弯等情况。

5 接地线跨越建筑物伸缩缝、沉降缝时，应加设补偿器，补偿器可用接地线本身弯成弧状代替。

6 电解离子接地极与建筑物的距离不宜小于1.5m。
