点击图片查看原图
选择一次，终身受益，这就是我们双和防雷一直追求的理念，双和防雷专业注重质量与售后的保障，不仅要让您买的放心，用着更加放心！热熔焊剂应该如何使用呢，请你看这里！全国送货电话：15720485781.
【放热焊接焊剂基本分成三大类】：
一、铜导体的放热焊剂。它利用金属化合物化学反应热作为热源，通过过热的（被还原）熔融金属，直接或间接加热工作，在特制的石墨模具的型腔中形成一定形状、尺寸，符合工程需求的熔焊接头。其化学反应式表示为：
3Cu2O +2Al ===== 6Cu + Al2O3+ 2573℃
二、铝导体的热剂焊，又称药包焊。药包焊不仅可以焊接截面积 3－ 240mm 2 的铝绞线，还能焊接截面积 1000mm 2 的铝母线。
三、铁与铁连接，钢与钢连接，钢与铁连接的放热焊剂，如钢轨的焊接。
【放热焊接使用的优势是什么】
1.生成的焊接点为纯铜，属于永久性分子结合，焊接点耐腐蚀性、导电性不低于导体本身，规避了机械物理连接方式易松脱的问题；
2.双和增强型一体装放热焊剂创造性地将引燃剂和焊粉独立包装于一体，属于非危险晶，采用密封防水设计。焊药不含磷、镁等对人体有害材料，方便运输和存储。
3.可根据不同材料的焊接提供各种焊剂配方，并根据不同连接方式提供提供精确分量包装，在充分保证焊接质量标准化程度的前提下，不仅最低限度地减小了焊接对金属母材的损伤，而且还大大提高了模具的使用寿命；
4.焊接方法简单易行，无须专业技能要求，焊接点质量标准化程度高，供焊接用的材料及工具重量轻，携带方便，焊接时无需外接电源或热源；
5.采用高难度、高纯度优质石墨原料生产模具，石墨致密性高，以保证焊接残渣粘附度最低，模具使用寿命最长，从反应、导流到焊接设计合理，避免模具爆炸、焊接铜液飞溅扥现象，焊接质量高；
6.国内唯一一家通过国家中科院权威认证。

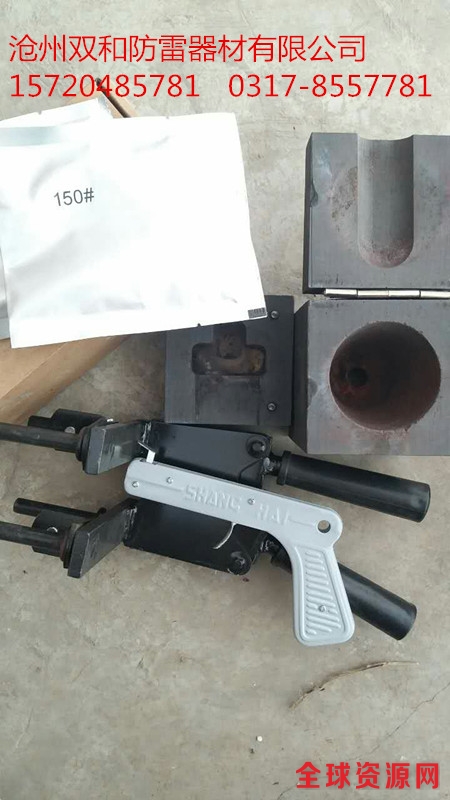

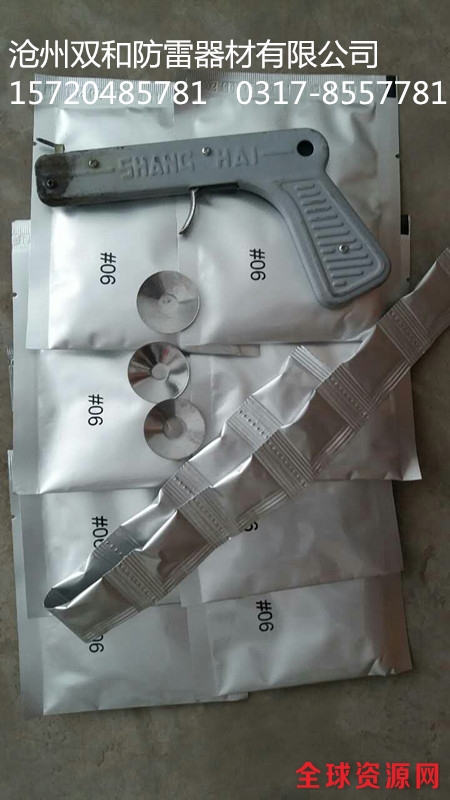

热熔焊剂的使用方法：
1、将需要进行焊接的两段导线置于热熔模具内，并且将热熔模具合好固定。
2、将隔离片(金属)置于热熔模熔膛底部，将导液孔封住
3、将防漏袋置于热熔模具的熔膛内，防止热熔焊粉因模具长时间使用后的破损导致的不密实而漏粉。
4、将对应的热熔焊剂倒于防漏袋上，并且使用工具将热熔焊粉中间弄成半凹状。
附：如果您对放热焊粉的使用还有任何疑问的话，请拨打我们的技术热线：15720485781.
【双和防雷放热焊接故障及处理方法列表 】
|
序号 |
故障 |
引发的原因 |
解决方法 |
|
NO.1 |
焊接渗漏 |
模具损坏 |
更换模具 |
|
NO.2 |
焊接渗漏 |
模具未夹紧 |
重新夹材料，使用辅助工具固定 |
|
NO.3 |
焊点出现气孔 |
模具潮湿 |
使用喷灯烘烤模具 |
|
NO.4 |
焊点出现气孔 |
待焊接材料潮湿 |
使用喷灯烘烤待焊接材料 |
|
NO.5 |
焊点未包住需焊接部位 |
焊粉型号过小 |
应使用模具铭牌上标注的焊粉型号 |
|
NO.6 |
焊点未包住需焊接部位 |
铜液渗漏 |
重新夹材料，使用辅助工具固定，或更换模具 |
|
NO.7 |
焊接后模具无法打开 |
使用过大型号焊粉 |
更换模具，模具作废 |
|
NO.8 |
焊接后模具无法打开 |
有残渣卡住 |
使用电锤电焊机等敲掉残渣，打开模具，或更换模具 |
|
NO.9 |
无法夹住接地棒 |
接地棒末端变形 |
使用角磨机打磨，或切割掉变形部分 |
|
NO.10 |
无法夹住接地棒 |
模具孔略小 |
使用锉刀挫模具孔，扩孔（需谨慎） |
|
NO.11 |
无法夹住扁排 |
扁排变形 |
切割掉变形部分 |
|
NO.12 |
无法夹住导线 |
导线发散 |
切割掉变形部分，使用捆扎丝捆绑好，再次切割 |
|
NO.13 |
焊点表面焊渣多，不光滑 |
未清理模具 |
清理模具，使之清洁，再次焊接 |
|
NO.12 |
焊接大直径铜包钢圆线模具易损 |
钢芯张力过大 |
使用大型辅助夹具，并将材料调直，不强行夹入材料 |
|
NO.14 |
焊接材料至板材/管材时等母材烧穿 |
无填充物 |
填充石墨板/碳饼/碳棒至母材背后/内部 |
|
NO.15 |
焊接材料至板材/管材时等母材不牢固 |
材料堵住导流孔 |
将材料边缘向后抽至导流孔中心位置 |
