谚语说，使人不堪的不是远方的高山，而是鞋中的一粒沙子，所以，从来不要忽视任何一个细小问题的存在，正视问题的存在，并且及时解决问题，就是我们双和防雷的第一响应机制，切实维护您的利益！双和防雷全国服务热线：15720485781.
双和SH-GL-90系列接地模块一方面它能够与土壤紧密接触,扩大散流面积，降低与土壤间的接触电阻；另一方面它向周围土壤孔隙中流动渗透，降低周围土壤电阻率，在接地体四周形成一个电阻率变化平缓的低电阻区域，使整个地网接地电阻显著降低。由其我们双和SH-GL-90系列接地模块，具有很强的保湿、吸湿性和稳定的导电性，金属接地体通过外围的非金属的模块材料与大地的接触电阻将大大减小，达到良好的降阻作用。??
【双和SH-GL-90系列接地模块产品特点】：
1、SH-GL-90在盐碱地土壤地区，也不会被腐蚀、没有化学成分对土壤植被没污染破坏、安装方便；??
2、在雨季土壤潮湿的季节，接地模块吸收大量水分，在干旱季节慢慢释放，因此来保证接地模块阻值恒定，降阻效果不受季节的影响。接地模块接地电阻低，要比相同尺寸的钢管接地体低22%～40%；
3、接地模块在接受雷电大电流冲击后阻值不增大，模块的材质结构不会发生变化。能继续吸湿保湿，正常持续有效，使用寿命50年；
4、本公司双和SH-GL-90模块在高阻值土壤地区做防雷接地极，能够快速有效地降低接地电阻；??
5、双和非金属高效接地体——接地模块，体积小，重量轻，便于施工，减小了施工过程中的劳动强度。??
【怎样鉴别接地模块质量的好坏??】
买接地模块一定要选生产厂家，厂家质量有保证，价格有优势，供货周期短，这些是代理商做不到到的。接地模块是否达到国家要求，要通过专门机构检测。检测项目，非专业人员也许看不明白。也就是好的接地模块的电阻越小越好，接地模块中的金属接地体（电极芯）要防腐，在运输过程中接地模块不碎裂，这就是好接地模块
怎样辨别接地模块： ??
1、接地模块应该是无毒无腐蚀性的，有腐蚀性的接地模块，对接地模块电极以及整个金属地网是有害处的，当您采购的接地模块是含有腐蚀成份，工程做完验收是没有问题，但是验收过后问题就来了，模块里面的腐蚀物体就会随着时间的增长对地网以及电极芯开始腐蚀，到一定时间后就会把极芯腐蚀掉。与整个地网失去连接。完全起不到降阻的作用，阻值就会升高，您要是及时补救还可以，不然遇到雷击会造成经济损失。??
2、我们采购模块的同时您可以多采购一块，放置一个月的时间，把模块打碎，好的接地模块极芯是不会腐蚀的，质量差的模块就会腐蚀极芯，极芯表面会出现发白或者发绿，镀锌极芯就会发白，镀铜钢极芯就会发绿。??
【接地模块使用方法??】
（1）接地模块的埋设深度应不小于0.8米，高寒地区应埋置在冻土层以下。埋置时应注入充足的水分，让接地模块充分吸湿，以保证模块尽快达到降阻效果。??
（2）在有效长度范围内，尽可能选择在土壤电阻率小的地方埋设接地体，高土壤电阻率地区宜适当深埋。??
（3）接地体的埋设地点应尽量远离人们经常活动的地方，否则应采取措施防止跨步电压危害。应远离热源和尽量避开有强腐蚀性物质的地方。

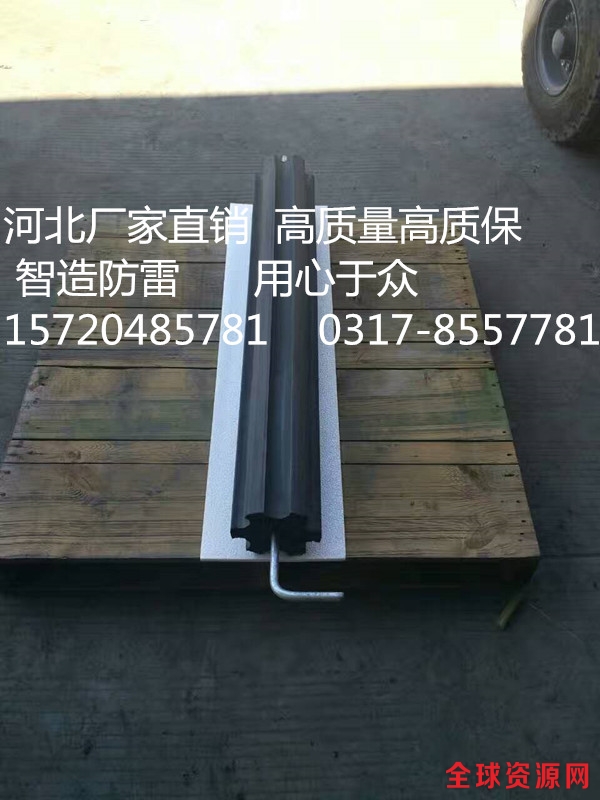

（4）根据工程实际需要，圆柱形和梅花形模块一般用于垂直埋设，也可作其它适合地形的形式埋设。

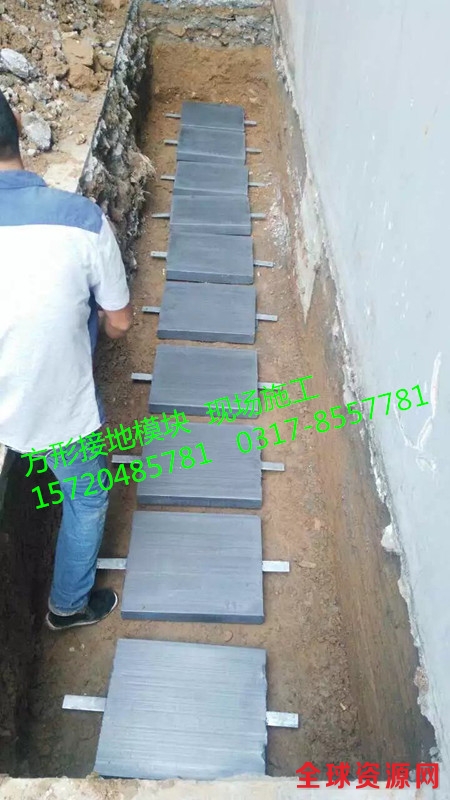

（5）平板形接地模块一般用于水平埋设，在水平接地沟底部开挖600mm*400mm的方形坑，坑底与水平接地沟底部在同一平面内。在坑底铺上3厘米左右的细土或离子缓释剂，将接地模块平放于坑底，两端金属芯与水平扁钢焊接。条件许可的情况下宜适当深埋。遇到土壤较差的情况时为有效的降低接触电阻，增大接地体的散流面积，可以配合离子缓释剂使用，每个接地模块配套25kg离子缓释剂。
（6） 接地模块的埋设间距应大于4米，混合布置时水平接地体与垂直接地体间距应大于4米。
（7） 模块间连接材料须采用耐腐蚀的金属材料，以焊接方式确保接地系统埋地部分连接牢固可靠。应采用搭接焊，搭接长度不能小于扁钢宽度的2倍，且应多边焊接。若垂直模块钢芯为圆管或圆钢时，应将连接扁钢立起来，以便与钢芯有效接合，并在钢芯两侧加焊钢筋头加固。建议焊缝长度不小于80mm，不得虚焊、漏焊。??
（8） 须仔细清除焊渣，并在焊接部分涂覆沥青或其它防腐材料，做好防腐处理。
（9） 以原土或地表土回填，至少应保证接地体周围有30-50cm的细土，有条件的话充分灌水使之充分结实。
【接地模块产品用量】
根据防雷接地网土层的土壤电阻率，采用下式计算接地模块用量：
水平埋置，每两块接地模块间隔大于5m，单个接地模块接地电阻：
Rj≈k•Ρ??
并联后总接地电阻： Rnj=Rj/n•ŋ
式中：Rj –单个接地模块接地电阻（Ω）
K --形状系数，JGY1型取0.12；JGY2型取0.10；JGY3取0.2
Ρ --土壤电阻率（Ω•m）
Rnj –总接地电阻（Ω）??
n –接地模块个数
ŋ –接地模块调整系数一般取0.5-0.9 JGY平板形用量参考表
沧州双和防雷器材有限公司是专业生产接地模块、石墨接地模块、防腐接地模块、高效接地模块、防雷接地模块、降阻接地模块的厂家，十年专注更专业！
