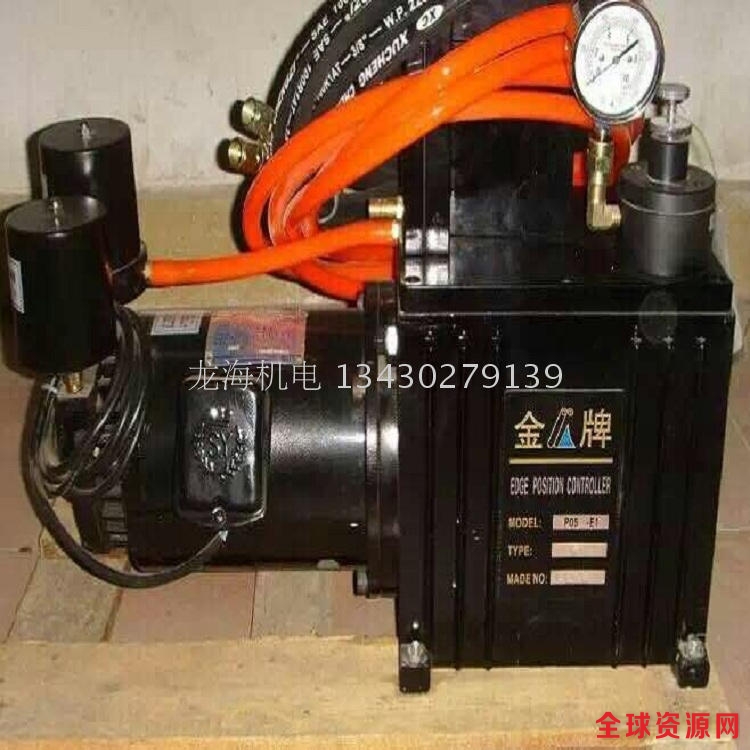

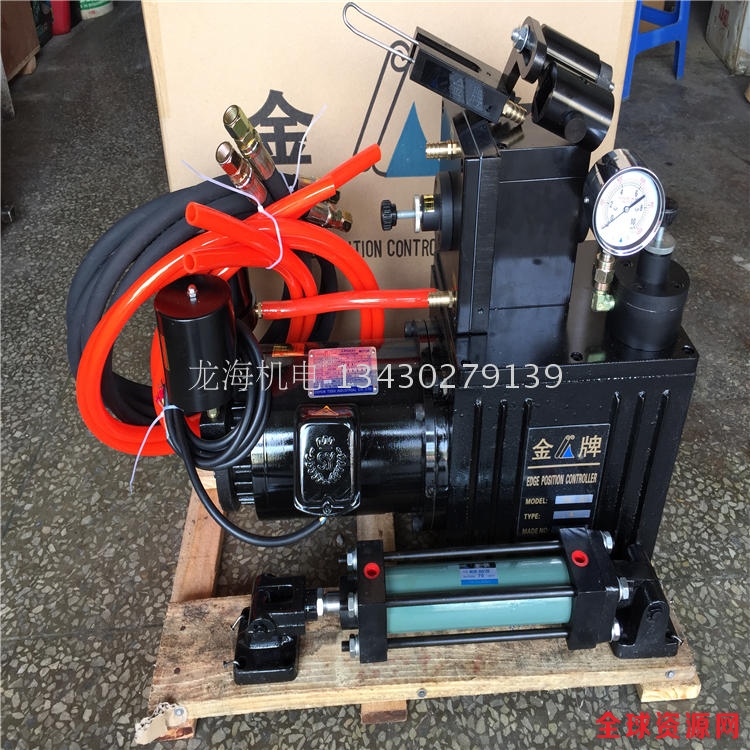

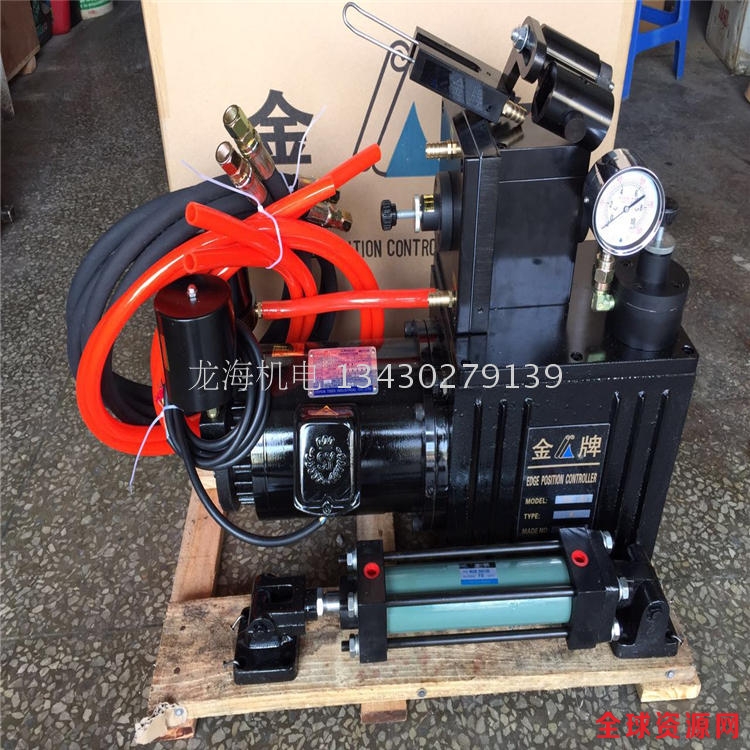

厂专业生产气液纠偏机，新一代气液纠偏广泛应用：淋膜机、贴合机、印刷机、涂布机、造纸机、染整机、制袋机、分切机等。
工作原理：自动纠偏系统，采用空油压联线装置以空气压对流感应方式，检查材料边缘在检出品所造成的差压比例，将 讯号传达至感应室内部，由感应室接收气源系统判断差压经例之下在负值，决定左右出油口的出油速度及数量。当其中一个出油口进行出油动作时，另一个出油口则自动转变为回油流路，促使油压缸内之压力平衡移动。
特点：
1.操作无需调整，使用方便。
2.低噪音、无漏油、品质稳定、经济耐用。
3.油压出力可多样选择。3T-10T可选、可定。
4.追踪速度可依作业需求任意调设。
5.卷物任何颜色如黑色、镜面反射、白色、透明、、、、、皆可被轻易
侦测检知。
6.卷物任何材质如薄膜、橡塑胶、钢卷、纸、布、铝箔、、、、皆可被侦
测检知控制。
7.超小体积控制箱，半导体无接点控制、反应快而不易故障。
8.台湾电机、台湾油泵、美制油管及管路接头、德国电眼。高性能高品质。
主要型号：

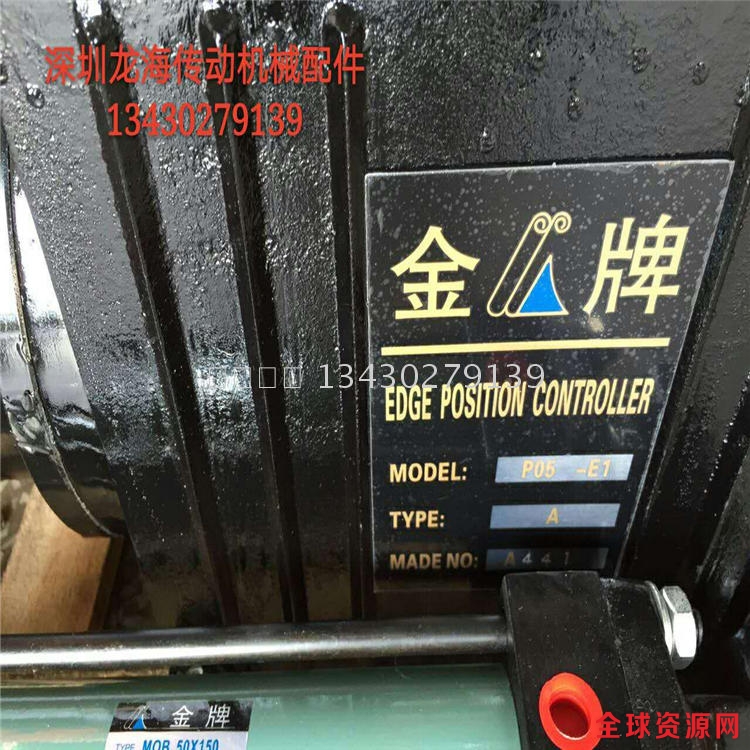

P05-E1-A全自动型
P05-E1-AM自动/手动型
P05-E1-AC自动/中心回位型
P05-E1-AMC自动/手动/中心回位型

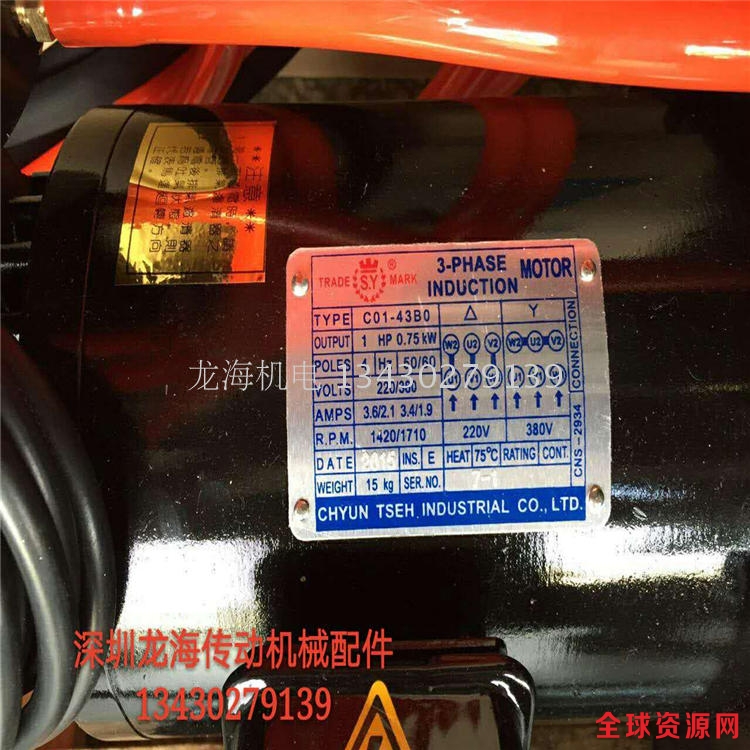

电源：380V，50HZ，马达IHP。
最大负重5000kg，检出精度0.05mm，无 负荷最大速度25mml(￠50)
●汽油压式自动对边机各式菜单：
●各机型功能简表(一般泛用型)(重负载型)(高速高精度型)
●高精度标准型
特性说明:
1.本系列齿轮泵及马达有4种尺寸，流量可达108lpm，最高压力250bar。可多联组合，配合一系列符合SAE,DIN,欧洲标准心轴,法兰及出入油口组装形式。
2.精加工后之高抗张铝挤型合金本体及压铸前后盖，确保高容积效率，机械效率及低噪音等特性。
3.Viton材质之油封配件可承受高温之运作。
4.特殊之无油轴承设计可在高压下运转。
5.可正转，反转，正反转。
6.同步马达可多联组合，达到多具油缸同步控制之目的。同步准确度95%，较一般分流阀之70%为佳。
技术说明：
1.液压油使用
以石油系之液压油为主，规格符合ISO or DIN标准。其他用油，请与本公司联系。
2.油温及黏度
•环境温度范围:-15℃~80℃
•黏度范围:12cSt~800cSt
•建议使用黏度:16cSt~40cSt
•过滤精度:吸油侧
3.安装及驱动
•安装及驱动齿轮泵时，必须避免经向或纵向之施力。
•连轴器必须预留偏差角度，且保持在0.8mm（0.003’’）TIR以内。
4.入油口压力
入油口之容许压力为0.7bar。
5.最低转速
每个型式之容许转速为:
•HGP-05A----------800rpm •HGP-2A----------500rpm
•HGP-1A ----------500rpm •HGP-3A----------500rpm
6.组装螺丝扭力
•HGP-05A-----------Bolt M5/0.85÷1.05daNm
•HGP-2A------------Bolt M8/2.1÷2.6daNm
•HGP-1A------------Bolt M8/2.1÷2.6daNm
•HGP-3A------------Bolt M10/4.2÷4.6daNm
7.其他
若有其他之应用或产品上之问题，请联系本公司。
•使用油温超过40℃。
•马达及齿轮泵组装非卧式时。
•自行变更转向或内部零件时。
•零件材料之特殊要求，如油封，O形环或前后盖等。
注：一台纠偏机是配2个空气滤芯(进气，出气)，如要更换请更换两个深圳龙海传动机械配件有限公司专业生产金牌（C.JIN S)气油压式对边机、超声波纠偏装置、光电纠偏装置、磁粉离合器、磁粉制动器、各种规格气胀轴及其它包装印刷机械配套传动件。
