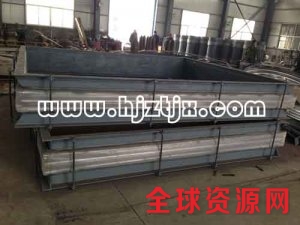

供热管道使用波纹补偿器一般有两种：内压波纹补偿器和外压波纹补偿器
内压式两端是法兰，中间是波体部分，设计的特点是介质在补偿器内部波纹流动，外压式则两端是法兰，是间是波体部分，还要有外套进行保护，而外压式补偿器的波纹管的口径会与管道的口径大一号，设计的特点是介质在补偿器的波纹外流动，内压型波纹管补偿器根据压缩波纹吸收管道热膨胀，而外压式波纹管补偿器根据拉伸波纹来吸收管道热膨胀节。
波纹补偿器是利用波纹管补偿器的弹性元件波纹管的有效伸缩变形来吸收管线、导管或容器由热胀冷缩等原因而产生的尺寸变化的一种补偿装置，可对轴向，横向，和角向位移的的吸收，用于在管道、设备及系统的加热位移、机械位移吸收振动、降低噪音等。波纹补偿器为补偿因温度差与机械振动引起的附加应力，而设置在容器壳体或管道上的一种挠性结构。由于它作为一种能自由伸缩的弹性补偿元件，工作可靠、性能良好、结构紧凑等优点，已广泛应用在化工、冶金、核能等部门。
波纹补偿器在设计或使用不当时常会导致几种类型的失效，针对这几种失效类型分析其原因可以看出，膨胀节的失效常和波纹管的疲劳寿命、这里向您讲解一下波纹补偿器在设计使用时要注意的问题。
波纹管的平面稳定性、周向稳定性及耐腐蚀性能均与其位移量即疲劳寿命相关。过低的疲劳寿命将会导致波纹管稳定性及耐蚀性能下降。根据试验和使用经验，用于供热工程的波纹管疲劳寿命应不小于1000次。大多数波纹管的失效是由外部环境腐蚀造成的，因此在进行补偿器的结构设计时，可考虑隔绝外部腐蚀介质与波纹管的接触。如对于外压轴向型补偿器可在出口端环与出口管之间增加填料密封装置，其作用相当于套筒补偿器，既可抵挡外部腐蚀介质的侵入，又给膨胀节增加了一道安全屏障，即使波纹管破坏，补偿器还可以起到补偿作用并避免波纹管失效。波纹管不能承重，应单独吊装；除设计要求预拉伸或冷紧的预变形量外，严禁用使波纹管变形的方法来调整管道的安装偏差；安装过程不允许焊渣飞溅到波纹管表面和受到其他机械性损伤；波纹管所有活动元件不得被外部构件卡死或限制其活动部位正常工作。
波纹管补偿器因其本身具有柔韧性，能补偿设备与管道的温差变形或其他变形，并可防震、减振、减少管道对设备的推力和适应油罐基础的不均匀沉降等。它本身又是密封的，因而能够广泛地用于化工、炼油、电力、轻工、原子能、冶金、机械、仪表、舰船、宇航等部门。由于动力管道和热力管道在工业与民用的各部门都广泛地使用着，因而补偿器的需要量是很大的。最近几年很多大、中城市正在大量兴建住宅楼，从节约能源和消除环境污染的角度出发，应大力提倡集中供热和城市热化，因而都离不开热力管道。在对原有城市进行热化改造时，碰到一个麻烦的问题便是热力管道很难穿行，尤其是方型补偿器由于占地大而不好布置，此时波纹管补偿器由于结构紧凑，得以充分发挥其特殊的优越性。
