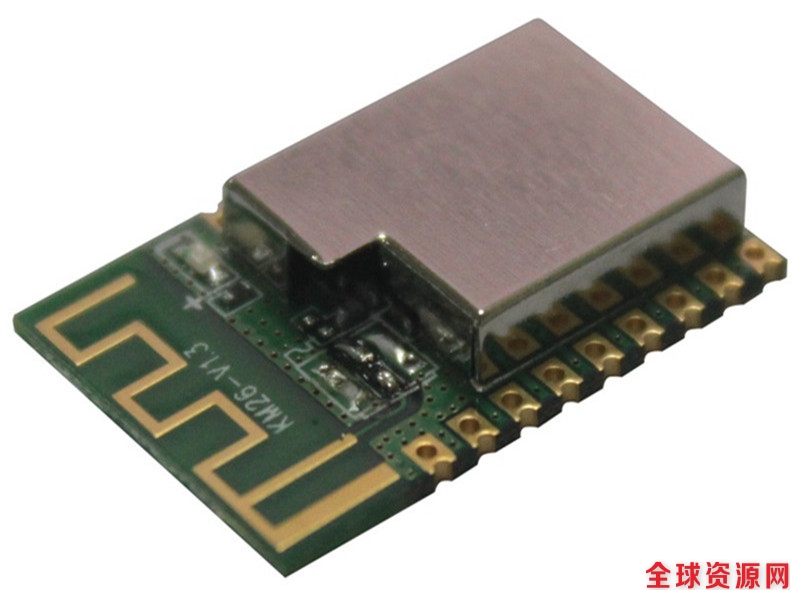

KM26是一个基于ESP8266EX芯片,工作于2.4GHz频段的WLAN模块,该模块核心处理器ESP8266在较小尺寸封装中继承了业界领先的Tensilica L106超低功耗32位微型MCU,带有16位精简模式,主频支持80 MHz和160 MHz,支持RTOS,并集成Wi-Fi MAC/BB/RF/PA/LNA,板载天线。
KM26模块支持标准的 IEEE802.11 b/g/n 协议,完整的 TCP/IP 协议栈。用户可以使用该模块为现有的设备添加联网功能,也可以构建独立的网络控制器。
特征:
支持2.4GHz, 802.11b/g/n
内置 Tensilica L106超低功耗32位微型MCU,主频支持80 MHz和160 MHz,支持RTOS
内置10 bit高精度ADC
内置TCP/IP协议栈
内置TR 开关、balun、LNA、功率放大器和匹配网络
内置PLL、稳压器和电源管理组件,802.11b 模式下+20 dBm的输出功率
A-MPDU 、 A-MSDU 的聚合和 0.4 s的保护间隔
WiFi @ 2.4 GHz,支持 WPA/WPA2 安全模式
支持AT远程升级及云端OTA升级
支持 STA/AP/STA+AP 工作模式
支持 Smart Config 功能(包括 Android 和 iOS 设备)
HSPI 、UART、I2C、I2S、IR Remote Control、PWM、GPIO
深度睡眠保持电流为 10 uA,关断电流小于 5 uA
2 ms 之内唤醒、连接并传递数据包
特性:
协议与接口标准 |
|
WiFi标准 |
IEEE 802.11b/g/n |
数据接口 |
UART/HSPI/I2C/I2S/Ir Remote Contorl |
GPIO/PWM |
|
I/O口 |
9个GPIO |
LED |
当LED慢闪时,表示未连接WiFi,当LED常亮时表示已经连上WiFi |
内存容量 |
|
外挂Flash |
8Mbit |
WiFi特性 |
|
WiFi工作模式 |
STA/AP/STA+AP/Smart Config |
无线安全支持 |
WPA,WPA2 |
加密类型 |
WEP/TKIP/AES |
WiFi射频参数(典型值) |
|
工作频率 |
2.4GHz-2.5GHz (2400M-2483.5M) |
发射功率 |
802.11b (CCK) 11Mbps: 20+/-1.5dBm |
802.11g (OFDM) 54Mbps: 15.5+/-1.5dBm |
|
802.11n(HT20@MCS7) 72.2Mbps: 14.5+/-1.5dBm |
|
工作电流(典型值) |
|
电源输入VCC |
3.0~3.6V(建议3.3V) |
工作电流 |
80mA (工作平均值) |
工作条件 |
|
工作温度 |
-10oC to +60oC |
储存温度 |
常温 |
工作湿度 |
5% to 95%(不凝结) |
物理规格 |
|
PCBA尺寸 |
24.3mm*16mm*3.65mm |
无线传输距离 |
|
室内:45m,室外:150m (因环境而定) |
