母线电压监测及PT并列装置 微机保护测控装置SR800-MJ

适用范围：

       该微机综合保护测控装置适用于35KV及以下电力网络，提供对输电线路和变压器、电容器、电动机等主设备保护、控制、测量、监视功能，装置采用单元化设计，使其能方便的配备于一次设备中，即可集中组屏，又可分布式安装，通过规范的现场总线接口，支持多个接点协同工作，实现系统级管理和综合信息共享，该系列微机保护测控装置完全符合此方面的技术和适应对未来发展的要求，是构成变、配电自动化系统的理想基础设备。

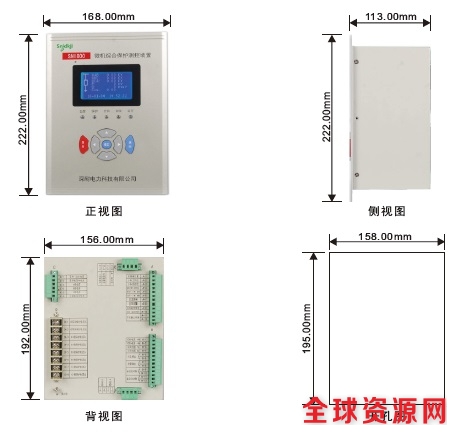

外形及开孔尺寸：

SR800-MJ母线电压监测及PT并列装置

     该装置主要适用于35KV以下电压等级变电站中的两段式母线电压互感器，可完成对两个母线电压的测量、监视、切换控制、远动通信、故障录波、事件记录等功能。

告警功能：

1、并列解列控制                                          2、PT断线告警                                        3、过压告警

4、欠压告警                                                 5、零序过压告警

告警功能：

       装置具有RS485通讯接口，可以与厂站自动化系统及其它智能设备连接通讯。

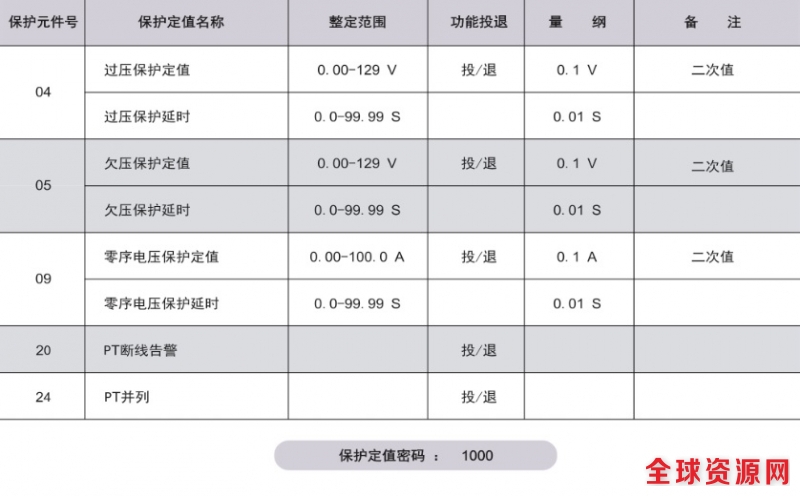

定值参数：

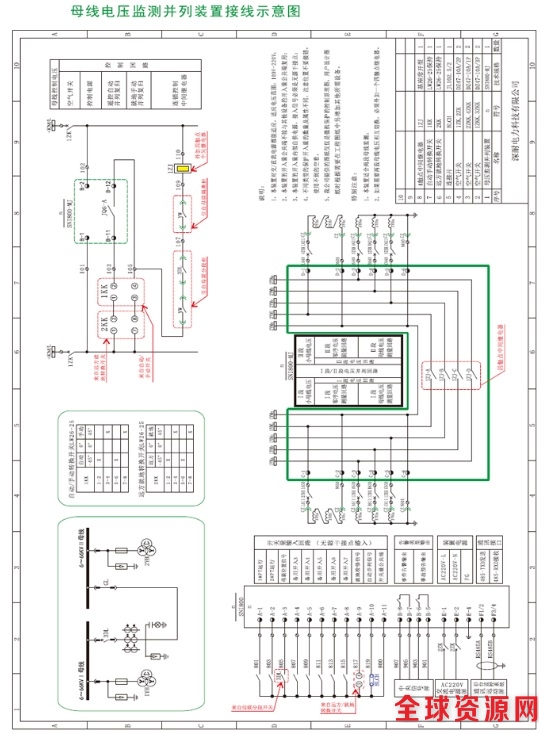

接线示意图：
