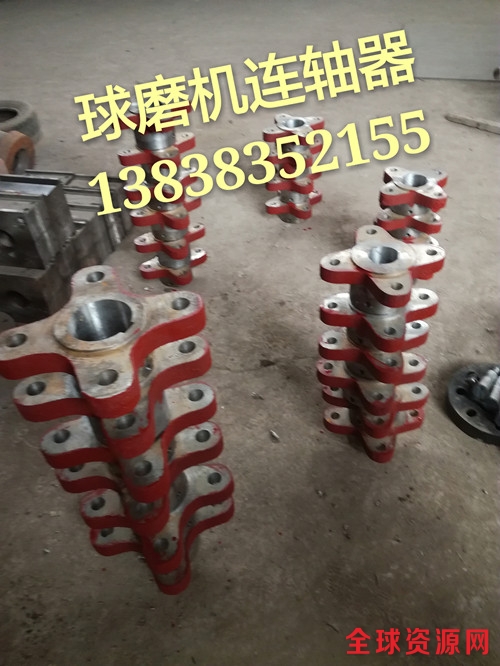

*在球磨机的传动系统中,电机与减速机、减速机与小齿轮是用联轴器联接的,联轴器一般采用弹性柱销式联轴器,运行中传动系统稳定正常与否是保证整个磨机正常工作的关键,而传动系统中的联轴器部分对中精度与磨损情况,直接影响到传动系统的稳定运行。
*在安装和使用中由于联轴器对中找正不好或磨损严重会导致传动系统中小齿轮及轴承座、减速机或电机的振动和晃动,还会造成系统串轴现象,使各部地脚螺栓松动,迫使磨机无法正常运行。 我厂是联合法生产球磨机,各类球磨机是我厂大型主体设备之一,由于设备的连续运转,球磨机的传动系统经常出现振动、晃动、地脚松动,甚至基础被振坏的现象,因此经常造成非计划停车检修,影响正常生产运行。
*经过多次现场观察设备故障的现象,初步断定为联轴器引起,然后停机解体检查故障原因。首先,我们对磨机使用的两种联轴器的结构形式进行分析,找出相应的技术标准和要求。然后通过原设计结构和现场实际情况相比较。其次,校核各部相关尺寸,发现两轴的对中精度达到了技术要求,
