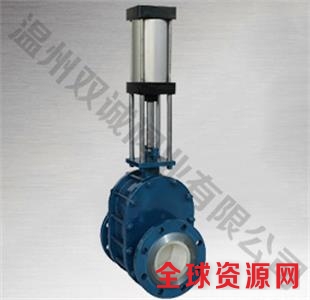

双闸气锁耐磨陶瓷出料阀

PG双闸气锁耐磨陶瓷出料阀C型陶瓷出料阀

产品型号：PGZ643CY

产品引用标准：

PG耐磨陶瓷出料阀产品主体采用铸钢.铸铁.耐磨陶瓷组合而成.

使用温度 ：250摄氏度

执行机构公称压力为0.4—0.6MP a,阀门公称压力为1MPa.

 产品用途：

本阀主要适用于电厂干灰系统灰.渣出料的启闭之用，也使用于矿山.造纸.石化等有磨损。腐蚀的粉尘.水.油.蒸汽等介质在管路上的启闭之用。

产品结构特点：

本阀门具有密封性能好，耐高温.耐磨性强，启闭灵活，无卡灰及积灰现象，使用寿命长等特点。

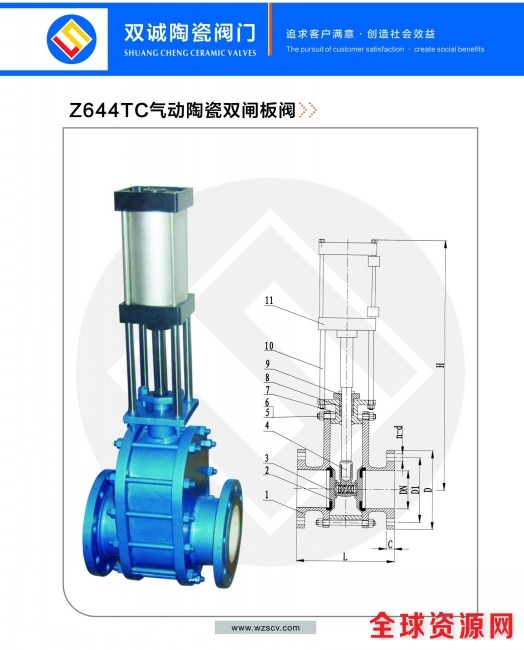

主要外形尺寸：

通径  连接尺寸    外形尺寸及配制执行器

DN         D              K            d             b         Z—&d           L           H           FQGA

80         255           160         135         15         8-&18          235       578         100*100

100       298            180         155          16        8-&18          240        746        125*120

125       310            210          185          16        8-&18          240        825         125*120

150       360            240          210          18        8-&22          255        920        160*170

200       380           295           265          20        8-&22          334        1120       200*245

225       400           325           295          24        8-&22          334        1156       200*245

250       450           350           320          26        12-&22        334       1372        200*285
