ADSS光缆耐张线夹 预绞丝光缆金具

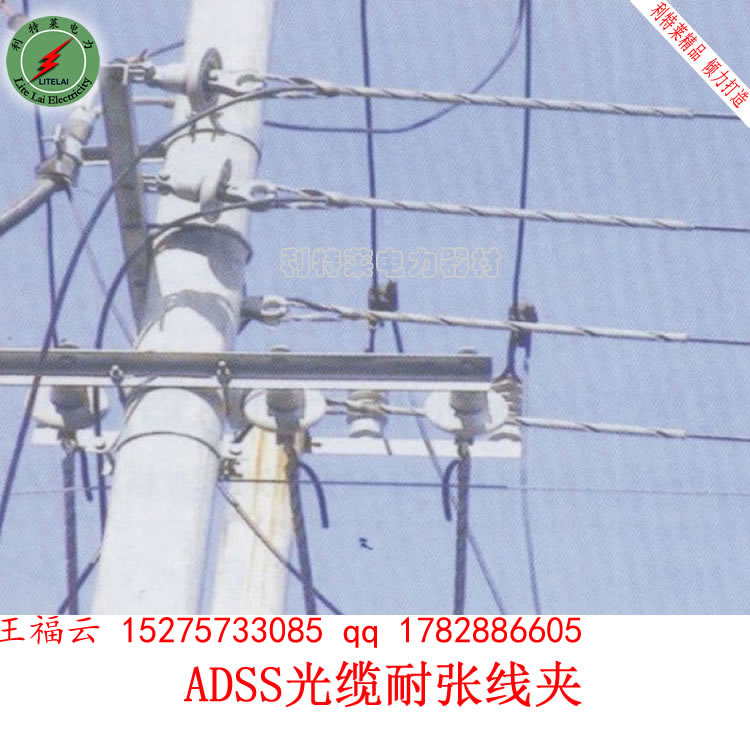

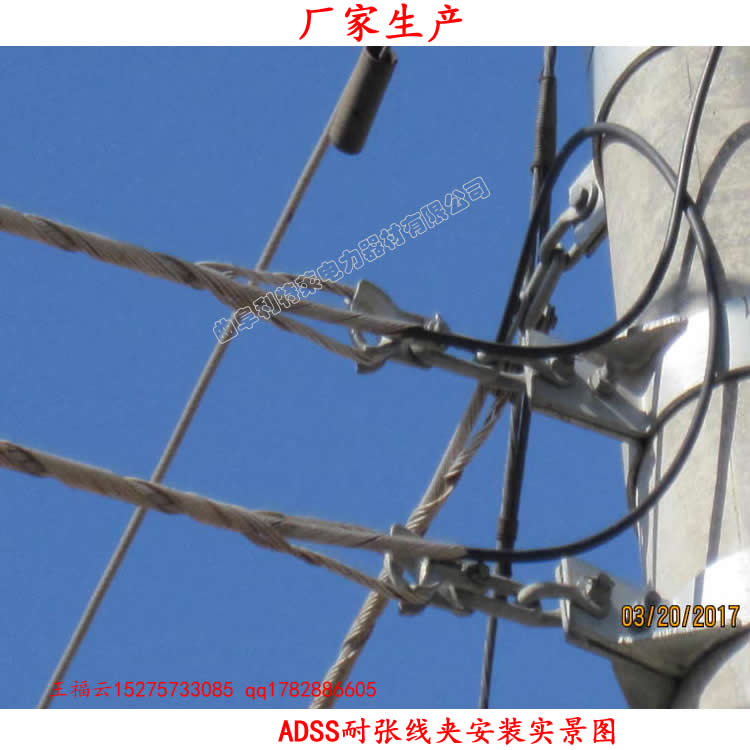

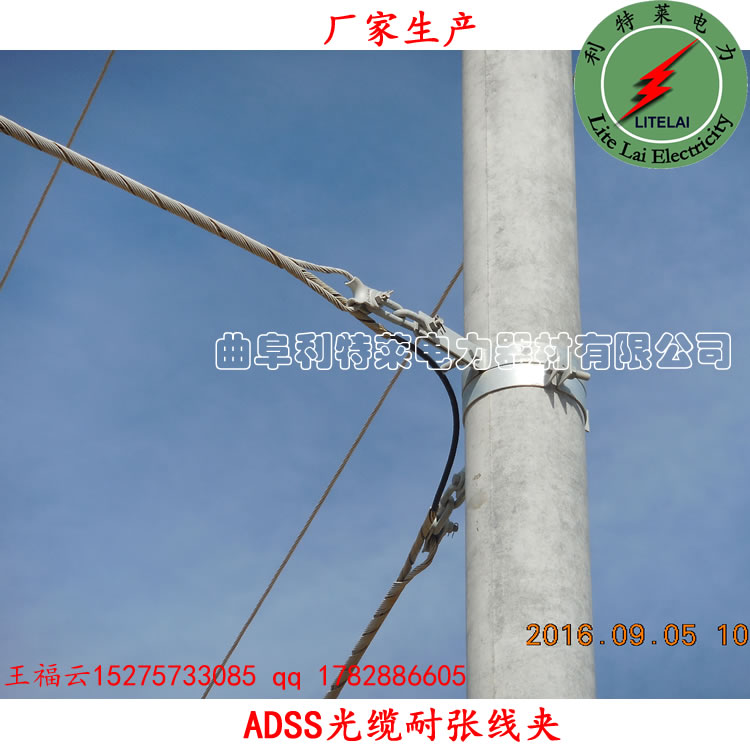

ADSS光缆耐张线夹

耐张线夹用于转角、接续，及终端的连接。螺旋铝包钢线具有极强的耐张强度，无集中应力，对光缆起到保护和辅助减振的作用。整套光缆耐张金具包括：耐张预绞丝、配套连接金具。线夹握力不小于光缆额定抗拉强度的95%安装方便、快捷，降低了施工成本。适用于档距≤100米，线路转角<25°的ADSS光缆线路。[1]

耐张线夹用来将导线或避雷线固定在非直线杆塔耐张绝缘子串，起锚作用，亦用来固定拉线杆塔的拉线。

耐张线夹按结构和安装条件的不同，大致上可分为两类。类：耐张线夹要承受导线或避雷线的全部拉力，线夹握力不小于被安装导线或避雷线额定抗拉力的90，但不作为导电体。这类线夹在导线安装后还可以拆下，另行使用。该类线夹有螺栓型耐张线夹和楔型耐张线夹等。

第二类：耐张线夹除承受导线或避雷线的全部拉力外，又作为导电体。因此这类线夹一旦安装后，就不能再行拆卸，又称为死线夹。由于是导电体，线夹的安装必须遵守有关安装操作规程的规定认真进行。

耐张线夹：

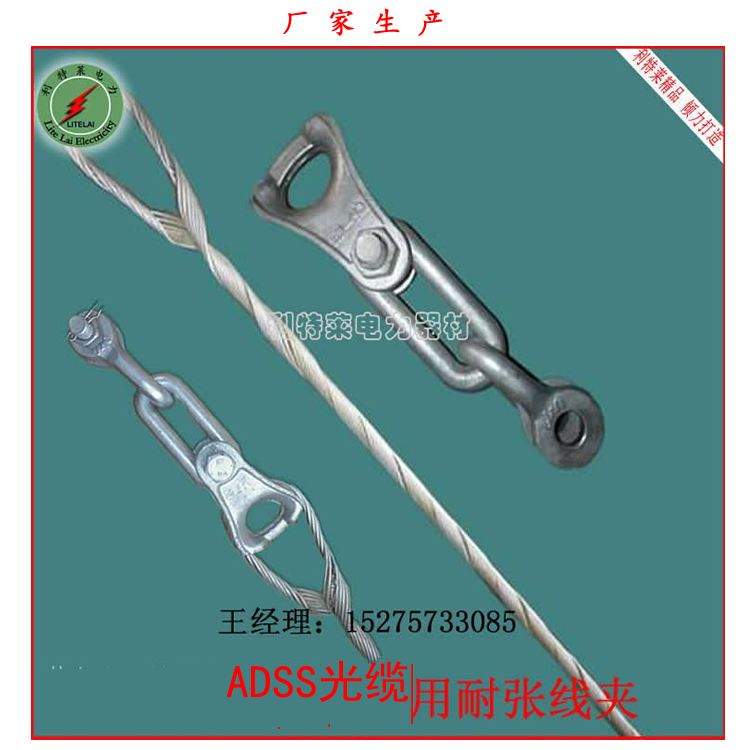

组成：内绞丝、外绞丝、嵌环、PD型挂板、U型挂环 多股纯铝接地线 等。

用途：承受全张力。将OPGW光缆连接至终端杆塔、耐张杆塔和光缆接续杆塔上。

特点：

a.外绞丝通过嵌环等联结金具直接与杆塔连接，承受线路载荷。

b.内绞丝对OPGW光缆起保护作用，主要作用有：

(1)  有效地将纵向压紧力传递给光缆的张力承受单元一芳纶，避免光缆外护套过度受力而被拉伤。

(2)  传递轴向张力。

(3)  增大了与光缆的接触面积，使应力分布均匀，无应力集中点。

c.在不超过OPGW光缆侧压强度的前提下，对光缆有较大的握着力，能承受较大的张力。

d.对OPGW光缆的握着力不低于光缆极限抗拉强度的(UTS)的95％，完全适合光缆架设的需要。

耐张线夹型号表示：

(1)NLD--1、2、3…表示。型号含义为：N一耐张线夹;L—螺栓型;D—倒装式;如NLD—1，表示1型螺栓倒装式耐张线夹。

(2)以字母NY表示。N一耐张线夹，Y一压接型“一”后面数字为标称截面。

(3)以字母NB表示。N一耐张线夹，B—爆压型“一”后面数字为标称截面
