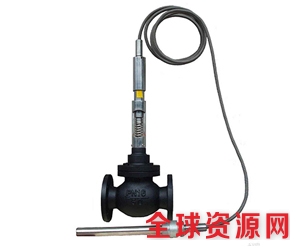

VGZW230自力式温度调节阀
产品概述
VGZW230自力式温度调节阀根据被控介质温度的变化自动调节阀开度，无需外界能源而进行温度自动调节，适用于蒸汽、
热水、热油等为介质的各种换热场合。广泛应用于采暖空调、生活热水、石油化工、电力、机电、纺织、橡胶、食品等行
业。
应用领域
230型自力式温度调节阀由控制阀及温控器组成，是一种无需外来能源而只依靠被控介质自身的温度变化进行自动调节的节
能型产品，主要用于冷热水、蒸汽、油等到介质的各种换热器中的温度自动控制，广泛应用在城市供热、供暖、石油、化
工、冶金、轻工等工业领域。
产品特点
1、液压驱动，无需外部电源，使用安全可靠。
2、选用新型控温介质，热膨胀比例特性好，稳定性强。
3、造价低、工作稳定，调温范围广。
4、平衡式阀门，等百分比/ 线性流量特性。
5、结构紧凑，体积小，安装简捷， 使用寿命长。
技术参数
|
公称通径（mm） |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
|
流通能力C值 |
3.2 |
5 |
8 |
12.5 |
20 |
32 |
50 |
80 |
120 |
180 |
260 |
350 |
450 |
|
公称压力（MPa） |
PN16（1.6MPa，阀体材质为铸铁）PN25（2.5MPa，阀体材质为铸钢） |
||||||||||||
|
温度设定范围℃ |
25-110℃ 70-150℃ |
||||||||||||
|
导管长度m |
导管标准长度3.5m；特殊定做55m 10m 15m |
||||||||||||
|
最大工作温度 |
铸铁 |
180℃ |
|||||||||||
|
铸钢 |
350℃ |
||||||||||||
主要外形尺寸
|
型号 |
H1 （mm） |
D1 （mm） |
D （mm） |
D2 （mm） |
L （mm） |
d （mm） |
G （mm） |
H2 （mm） |
n-Φ （mm） |
重量 （kg） |
|
DN32 |
555 |
135 |
32 |
100 |
180 |
25 |
1¼ |
180 |
4-Φ18 |
23 |
|
DN40 |
570 |
145 |
40 |
110 |
200 |
25 |
1¼ |
180 |
4-Φ18 |
25 |
|
DN50 |
610 |
160 |
50 |
125 |
230 |
25 |
1¼ |
280 |
4-Φ18 |
28 |
|
DN65 |
635 |
180 |
65 |
145 |
290 |
25 |
1¼ |
280 |
4-Φ18 |
33 |
|
DN80 |
680 |
195 |
80 |
160 |
310 |
25 |
1¼ |
280 |
8-Φ18 |
45 |
|
DN100 |
720 |
215 |
100 |
180 |
350 |
25 |
1¼ |
280 |
8-Φ18 |
57 |
|
DN125 |
760 |
245 |
125 |
210 |
395 |
25 |
1¼ |
380 |
8-Φ18 |
73 |
|
DN150 |
800 |
280 |
150 |
240 |
470 |
25 |
1¼ |
380 |
8-Φ22 |
100 |
|
DN200 |
950 |
335 |
200 |
300 |
550 |
25 |
1¼ |
480 |
12-Φ22 |
200 |
|
DN250 |
985 |
405 |
250 |
335 |
640 |
25 |
1¼ |
480 |
12-Φ22 |
250 |
