江森电动法兰球阀
电动球阀的执行机构是全电子式电动执行机构，采用机电一体化机构，具有机内伺服操作和开度信号位置反馈、位置、指
示、手动操作、连线简单等功能：防爆型电动球阀在用途方面有了很大的提高和改善，广泛应用于航天航空、国防军工、石
油化工、电力装备、钢铁冶金、船舶工业、楼宇自控、自动控制、核工业等行业中，也是工业窑炉、工程建设的首选产品。
VG1000电动法兰球阀适用于两位切断、调节的场合。阀与执行机构的连接采用直结方式，电动执行机构内置伺服系统，无
须另配伺服放大器，
输入4-20mA信号及220VAC电源即可控制运转。具有连线简单，结构紧凑、尺寸小、重量轻，阻力小、动作稳定可靠等优
点。执行机构可根据用户要求另配置UNlC、PSQ、HQ、DHL等型号电子式电动执行机构或 GTX、AL等气活塞式执行机
构。
CH执行机构可直接接收计算机或工业仪表等输出的4~20mADC或1~5VDC控制信号，220VAC电源，根据阀位反馈信号预设
定值比较偏差对执行机构驱动电机进行智能步距调整（PID调节），以实现与执行机构配套的阀门或其他装置开度的精确定
位，同时输出4~20mADC的位置反馈信号。其核心控制部件电子式伺服控制器应用现代数字技术，对DCS/PLC规范设计而
成，及信号采集、处理、反馈、控制于一体。采用独创的电子制动电路并附加机械阻尼装置消除惯性，可顺时停机，定位时
无振荡，定位精度可达0.3%以上。可控硅输出，动作时间快，输出稳定，可靠性高。体积小，轻便宜人，性能可靠，配套简
单，流通能力大，特别适合于介质是粘稠，含颗粒，纤维性质的场合。目前该阀广泛应用于食品，环保，轻工，石油，造
纸，化工，教学和科研设备，电力等行业的工业控制系数。
执行标准
1、设计与制造：GB12237-89、APl608、APl 6D、JPl 7S-48、BS5351、DlN3357。
2、法兰尺寸：JB/T74~90（JB74~90）、GB9112~9131、HGJ44~76、SH3406、ANSl B16.5、JlS B2212~2214、NF
E29-211、DlN2543。
3、结构长度：GB12221-89、ANSl B16.10、JlS B2002、NF E29-305、DlN3202。
4、检验主试验：JB/T 9092、APl 598。
技术参数和性能
|
CH执行机构技术参数 |
阀体参数 |
|||
|
电 源 |
AC200/220V，50/60Hz |
公称通径 |
DN10~300mm |
|
|
输出力矩 |
50N·M~2000N·M |
公称压力 |
PN1.6 2.5 4.0 6.4 31.5MPa（定制） |
|
|
动作范囲 |
0~90° 0~360° |
泄漏量 |
软密封：零泄漏 |
硬密封：≤额定流量10 |
|
动作时间 |
15秒/30秒/60秒 |
执行机构 |
可另配PSQ、HQ、UNlC、361RS等电子式电动执行机构 |
|
|
保护装置 |
过热保护 |
流量特性 |
快开特性 |
|
|
环境温度 |
-30°~60° |
可调范围 |
DN10-80 |
DN100-300 |
|
250：1 |
350:1 |
|||
|
手动操作 |
同附带手柄操作 |
基本误差 |
±1% |
|
|
限位 |
电气、机械二重限位 |
死区 |
≤1% |
|
|
防护等级 |
相当于lP-65 |
回差 |
≤1% |
|
|
位置测量 |
可选装开关或电位计 |
适用温度 |
密封面 |
|
|
驱动电机 |
8W/E |
PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃ |
||
|
进线接口 |
PE1/2” 进线线锁 |
|||
压力试验
|
试验压力 （MPa） |
公称压力（MPa） |
压力级（class） |
JIS（MPa） |
|||||||
|
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
150 |
300 |
600 |
10K |
20K |
|
|
强度试验 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
3.1 |
7.8 |
15.3 |
2.4 |
3.8 |
|
密封实验 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
2.2 |
5.6 |
11.2 |
1.5 |
2.8 |
|
气密试验 |
0.5~0.7 |
|||||||||
主要零件材料
|
零件名称 |
材料 |
|||||||
|
阀体 |
WCB |
ZG1Cr18Ni9Ti |
CFB（304） |
CF3（304L） |
ZG1Cr18Ni12Mo2Ti |
CF8M（316） |
CF3M（316L） |
|
|
球体、阀杆 |
2Cr13 |
1C18Ni9Ti |
0Cr18Ni9Ti |
00Cr19Ni11（304L） |
1Cr18Ni12Mo2Ti |
0Cr17Ni12Mo2（316） |
00Cr17Ni12Mo2（316L） |
|
|
密封圈 |
|
|||||||
|
适用介质 |
水、气体、 蒸汽、油品等 |
硝酸等腐蚀性介质 |
强氧化性介质 |
醋酸等腐蚀介质 |
尿素等腐蚀性介质 |
|||

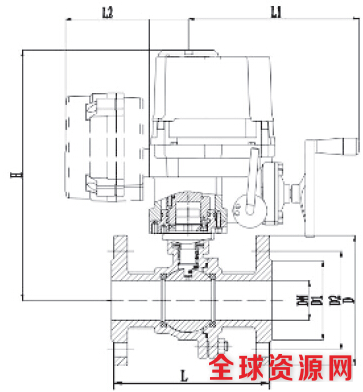

主要外形尺寸
|
公称通径DN（mm） |
尺寸（mm） |
|||||||
|
|
L |
D |
D2 |
D1 |
L2 |
H |
L1 |
Z-d |
|
15 |
130 |
95 |
65 |
45 |
136.5 |
284 |
216 |
4-14 |
|
20 |
140 |
105 |
75 |
55 |
136.5 |
284 |
216 |
4-14 |
|
25 |
150 |
115 |
85 |
65 |
136.5 |
284 |
216 |
4-14 |
|
32 |
165 |
135 |
100 |
78 |
136.5 |
284 |
216 |
4-18 |
|
40 |
180 |
145 |
110 |
85 |
136.5 |
284 |
216 |
4-18 |
|
50 |
200 |
160 |
125 |
100 |
136.5 |
284 |
216 |
4-18 |
|
65 |
220 |
180 |
145 |
120 |
136.5 |
328 |
216 |
4-18 |
|
80 |
250 |
195 |
160 |
135 |
140 |
380 |
270 |
8-18 |
|
100 |
280 |
215 |
180 |
155 |
140 |
387 |
270 |
8-18 |
|
125 |
320 |
245 |
210 |
185 |
140 |
426 |
276 |
8-18 |
|
150 |
360 |
280 |
240 |
210 |
140 |
458 |
290 |
8-23 |
