供应液压钢丝绳切断器静刀 液压钢丝绳切断机动刀
钢丝绳切断机行程 大型钢丝绳切断机 70型钢丝绳切断机
该产品分为QX30 液压钢丝绳切断机 QX48 液压钢丝绳切断机 FJQ-32分离式钢丝绳切断机 FJQ-52分离式钢丝绳切断机

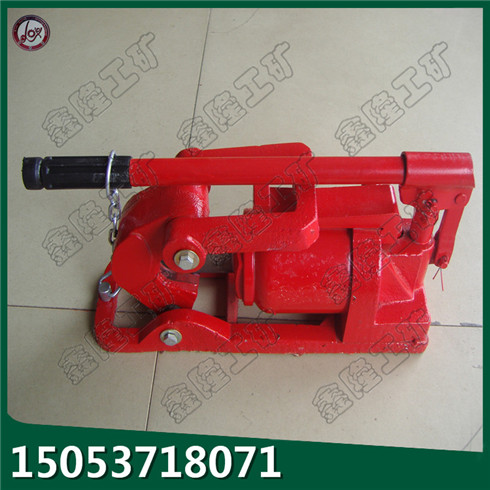

液压钢丝绳切断机由端座、座板活塞、活塞杆、端帽、动力、定刀座、油缸、外壳、泵液压钢丝绳切断机体、掀手、0型密封圈、拉臂等零件组成，利用液压传动原理，上下掀动掀手，掀动油泵活塞驱动力向外伸出进行切割。广泛用于船舶修造，工矿、吊装等部门。
一、液压钢丝绳切断机用途：
液压钢丝绳切断器是一种切断钢丝绳切断器的专用工具。它减轻了切割钢丝绳切断器的劳动强度，并提高了工作效率，适用于船舶修造，工矿等部门。
QY系列液压钢丝绳切断器使用说明书
一、 应用范围
液压钢丝绳切断器是一种切断钢丝绳的专用工具。它减轻了切割钢丝绳的劳动强度，并提高了工作效率，适用于船舶修造，工矿等部门。
二、 技术规范
液压钢丝绳切断器是我厂设计制造的一种新产品。式样美观，结构先进，体积小，重量轻，使用可靠
|
名称 |
QY30参数 |
QY48参数 |
单位 |
备注 |
|
可切最大直径钢丝绳 |
30 |
48 |
mm |
|
|
活塞进程 |
≥38 |
≥60 |
mm |
|
|
动刀进程 |
10 |
8.8 |
Mm |
泵心工作10次 |
|
最大剪切力 |
7.5 |
20 |
t |
|
|
贮油量 |
0.19 |
0.30 |
L |
|
|
手柄作用力 |
≤25 |
≤39 |
kgf |
|
三、 结构特征
本产品由端座、座板、活塞、活塞杆、端帽、动刀、定刀、定刀座、油缸、外壳、泵体、泵心、揿手、O型密封圈、拉臂等另件组成，利用液压传动原理，上下揿动揿手，揿动油泵活塞，动刀随活塞向外伸出进行切割。
四、 使用方法
（1） 切割前须检查各部分结构是否正常。
（2） 将需切断的钢丝绳放入定刀座内，将拉壁套住Z形拉壁前端之矩形凸台。
（3） 顺时针方向拧紧回油阀杆，然后将揿手上下揿动，动刀随活塞向外伸出进行切割钢丝绳，钢丝绳切断后，将回油阀杆逆时针方向旋松，动刀自行渐渐反回。
五、 维护保养事项：
（1） 本产品根据使用条件不同，工作环境温度在-5℃～+45℃时用N15机械油，工作环境温度在此20℃～-5℃时用合成锭子油滤洁后注入，须保持一定油量，否则达不到切割钢丝绳的目的。
（2） 不适用于有酸碱或腐蚀气的工作场所使用。
（3） 使用过程中安放位置不得侧置，倒置。
（4） 本产品在使用过程中须根据使用情况作定期检查。
可能引起故障的原因及消除方法
|
故障原因 |
消除方法 |
|
没有旋紧回油阀杆 |
调换或加入工作油 |
|
工作油粘度过大或没有工作油 |
调换或加入工作油 |
|
吸油钢球被污物塞住 |
消除污物 |
揿动手柄动刀一进一退
|
故障原因 |
消除方法 |
|
进油钢球渗漏 |
修打凡尔线、换钢球 |
|
进油钢球处被污物塞住 |
消除污物 |
渗油或漏油及其它
|
故障原因 |
消除方法 |
|
密封垫圈损坏或失效 |
调换新的 |
|
个别另件有轻微破裂小穿孔 |
检修调换新的 |
|
螺纹连接外松动密封未压紧 |
检修和旋紧 |
|
动刀主刃口过宽，引起作用力过大 |
用油石修复，刃口为0.3-0.4 |
