一、 概述

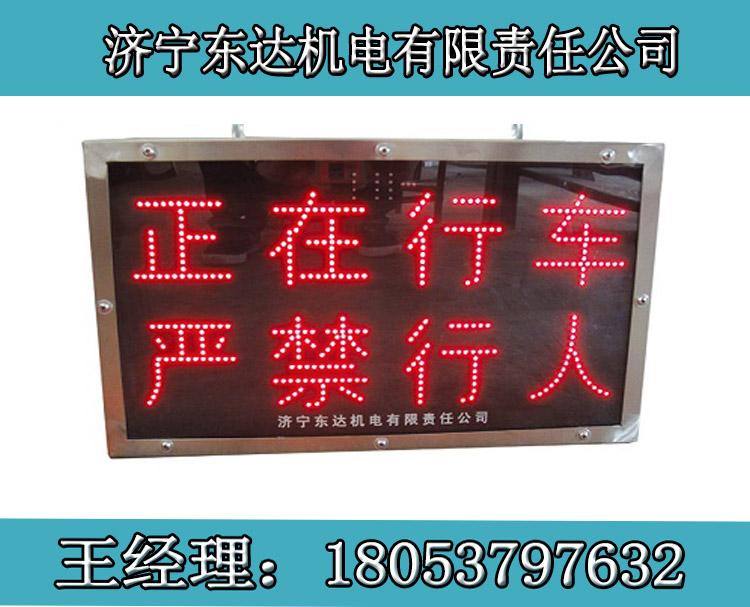

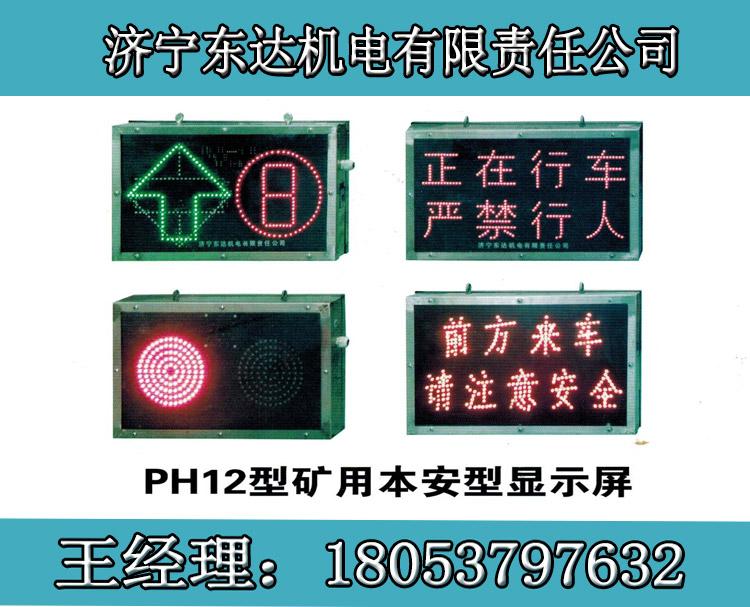

PH127矿用隔爆兼本安型显示屏(以下简称显示屏)适用于煤矿井下有瓦斯及煤尘爆炸危险的各轨道偏口，风门、斜井绞车及上下车厂等场合。由主控板电路、电源系统、汉字屏显示接口单元、32位ARM内核的CPU处理单元组成。当机车运行到这些需要报警的地方时如：弯道、道岔处，设备开始语言报警：“机车通过弯道，行人请注意”。风门开启后及时提示“行人通过，关闭风门”、“前方放炮，立即撤人，禁止入内”。用于斜井绞车信号闭锁时，语言提示“正在行人、严禁行车”，同时绞车房信号闭锁，绞车无法开启。当开启绞车时，语音提示“正在行车，不准行人”。用于立井时，语言提示“信号已发、禁止入罐”。本条屏在不报警时，可显示时间，安全警示语。本产品为矿用隔爆兼本质安全型设备，其中传感器、扬声器、显示电路为本安型电路。
二 、工作环境
2.1 显示屏应能在下列条件下正常工作
a）环境温度：-5℃～ 40℃；
b）湿度：≤95%；
c）大气压力：80kPa～106 kPa；
d）无显着振动和冲击的场所；
e）煤矿井下，有瓦斯或煤尘爆炸性混合物的场所。
2.2 最恶劣的运输贮运条件
a）高温： 60℃；
b）低温：-40℃；
c）湿度：≤95%；
d）振动：50m/s2；
e）冲击：500m/s2
三、产品型号及含义
1.显示屏防爆型式为矿用隔爆兼本质安全型，其防爆标志为“ExdibⅠMb”。
2.P显示屏 H矿用隔爆兼本质安全型 127 额定工作电压
四、 主要技术参数与功能
4.1 基本功能
显示屏显示文字内容可禁止、可滚动、通过计算机可改动显示文字内容，扬声器同时发出显示文字内容的语音。
4.2 主要技术指标
4.2.1 工作电压及工作电流
a) 额定工作电压：127V.AC；
b) 工作电流：≤200mA。
4.2.2 输入信号
无源无极性接点信号。
4.2.3 声级强度
显示屏声级强度不小于85dB(A)。
4.2.4 光信号
显示屏应能在黑暗中30m远处清晰可见显示文字内容。
五、固定报警
条屏内固化了七种报警语音，七种报警模式，通过K2触发，通过拨码开关选择报警信息。
六、工作原理
输入电压127V，变为20V和12V，经过整留、两级稳压，输出12DC与5V本安电源。当传感器输入信号后经光电变换，信号输入到32位ARM内核的CPU处理单元，经过程序控制，使设备输出字幕显示与语言报警。
七、售后服务
售后服务电话济宁东达机电有限责任公司 王经理 18053797632
l 本产品自发货日起一月内，自安装运行起六个月内，因元器件质量或产品制造质量不良出现故障，由本公司免费维修：超过保修期，产品出现故障或因用户使用不当造成的故障，本公司依然负责修理维护，但须收取用户配件或成本费用。
l 订货时请注明用途，和具体要求，本设备根据通途，其传感器配置和语言会有所改变。
l 用户维修产品购买配件时，本公司保证及时供应。
