吊桶MZS5.4-0

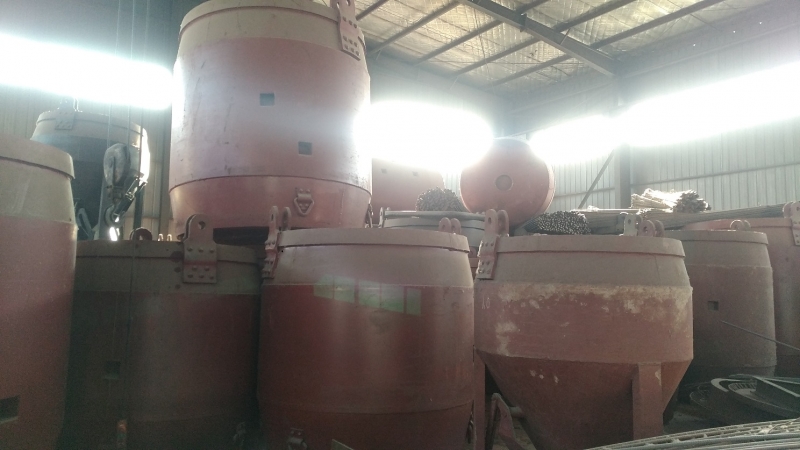

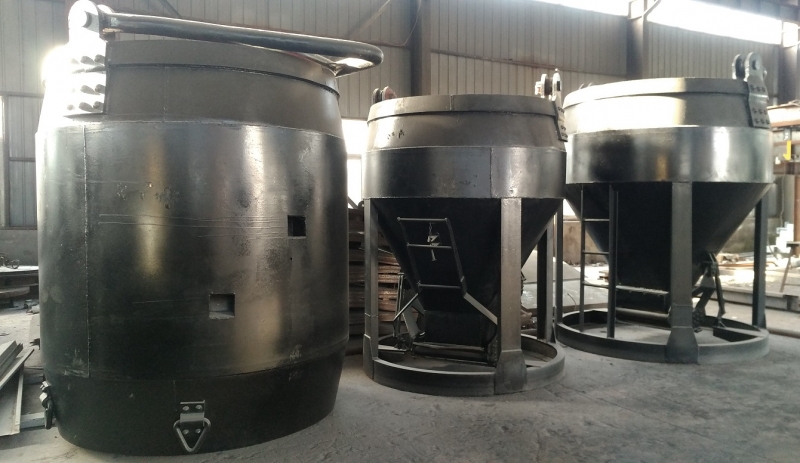

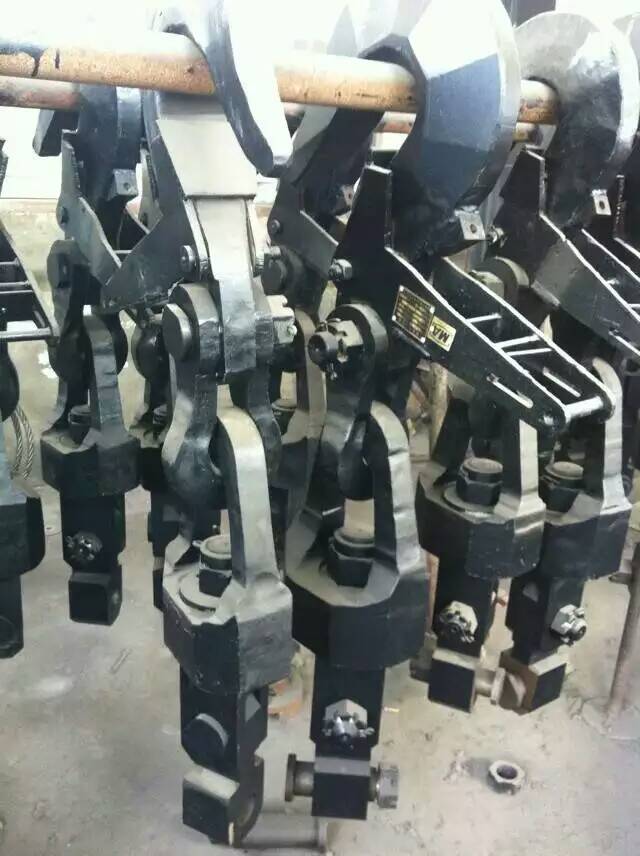

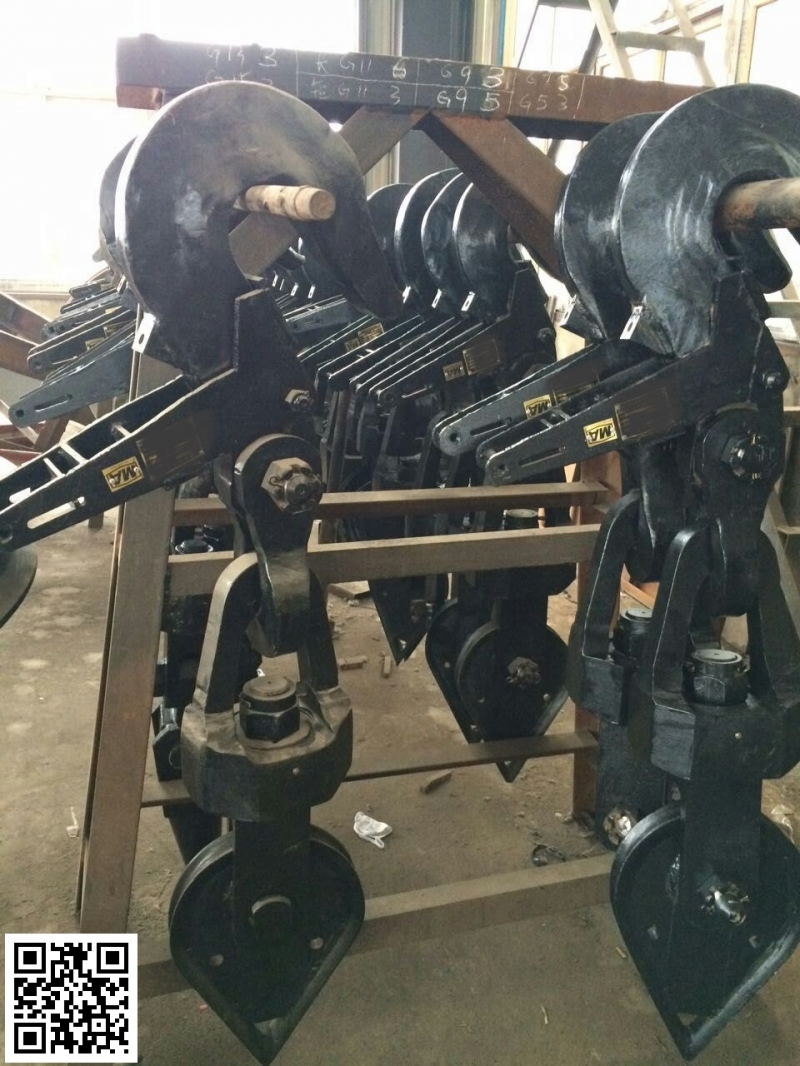

立井提升矸渣所用的吊桶(分挂钩式吊桶和座钩式吊桶)，在卸矸渣过程中存在桶内粘附残留剩渣，不能完全倒干净的弊端，特别是含潮湿泥浆，工人们采用大锤敲打吊桶的方法来清除所剩粘附的泥渣，这不仅增加了工人的劳动强度，而且使吊桶因敲打而变形，大大降低了吊桶的使用寿命和安全性能。

针对以上的弊端，我公司经过市场的回访调研，根据用户市场的要求，为使桶底不粘渣，在吊桶底部增加一层高弹性橡胶材料，利用橡胶的弹性特性，在卸料渣过程中的振动性使料渣不粘附而完全倾倒干净，很好的解决了料渣粘附吊桶的问题，大大的减轻了工人的劳动强度，维护了吊桶的安全性能。

凿井稳车的组成结构：本稳车的结构属于缠绕式，主要由主轴装置、减速器、带制动轮的弹性联轴器、工作制动器、安全制动器、机座、电动机等部件组成。

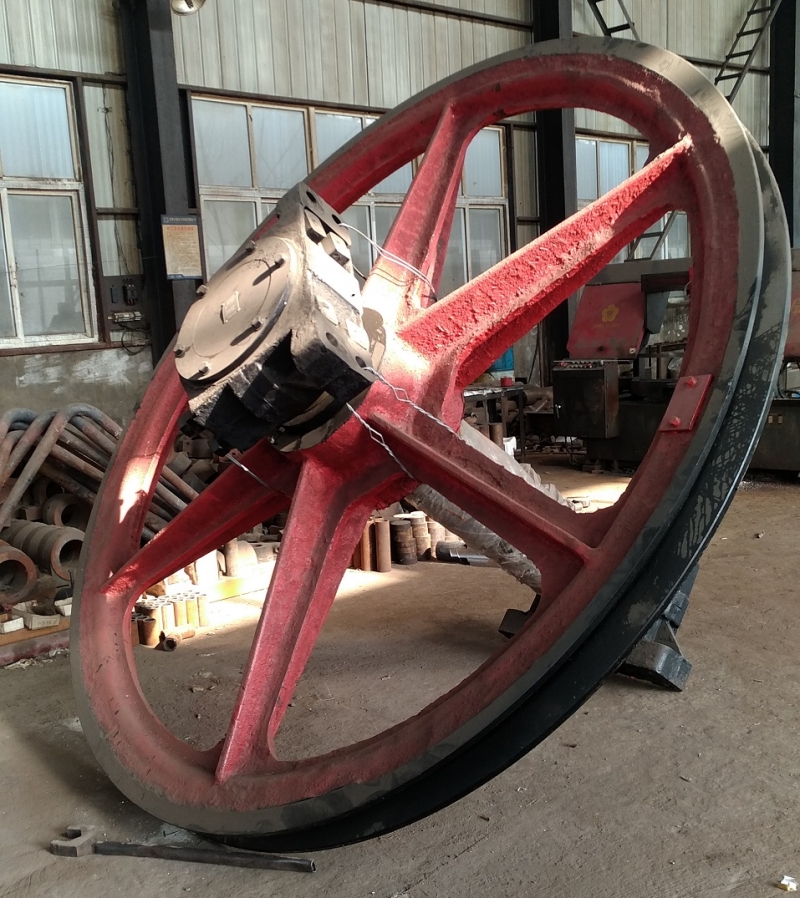

    凿井稳车的用途：简单来说就是减少钢丝绳的磨擦。 主要用于煤矿，金属矿等立井施工。如金属矿竖井的井筒掘进工程中悬吊吊盘，伞钻，抓岩机，矸石吊桶，整体滑行模板，水泵，风筒，压缩空气筒，注浆管等掘进设备和紧张稳绳，也可用在其他井下和地面起吊重物使用。稳车一般的型号是：JZ---凿井的意思。

    凿井稳车的特点：提吊能力强，容绳量大，运转平衡
    凿井稳车常用：一般常用的是5T或者10T的，5T钢丝绳最大静张力为50KN，卷筒容绳量为400M，钢丝绳速度快速6M/min，慢速3M/min，钢丝绳直径为23mm，电机功率为11千瓦，电压为380伏；

    10T钢丝绳最大静张力为100KN，，卷筒容绳量为600M，钢丝绳速度快速6M/min，慢速3M/min，电机功率为22千瓦，电压为380伏；

    凿井稳车的特点：JZ系列凿井稳车具有提吊能力强、容绳量大、运转平衡等优点。
    凿井绞车的主要技术参数：
型号， 最大静张力kn， 卷筒容绳m， 钢丝绳直径mm， 电压v，功率kw，外形尺寸mm，重量kg
JZ-5/400， 50，         400，        23，           380，11，2375×1970×1340，3140
JZ-10/600,，100，        600，       31，           380，22，3037×2570×1770，6250
JZ-10/800，100，        800，       31，           380，22，3342×2906×1825，6500
JZ-16/1000，160，       1000，      40，           380，37，3508×3200×2240，11700
JZ-16/800，160，        800，       40，            380，30，3358×3200×2240，11480
JZ-25/1300，250         1300，      52，            380，45，3827×2623×2500，14678
JZ-40/1300，400，       1300，     65，            380，75，4596×4218×2975，25000

    稳车只是人们的通常叫法，全名是叫凿井稳车（也叫凿井绞车），因为它的速度可调，而且稳定，吨位根据不同的需要而设。凿井绞车又叫稳车，以吨位和容绳量命名,，具有提吊能力强、容绳量大、运转平衡等优点。凿井稳车的组成结构：本稳车的结构属于缠绕式，主要由主轴装置、减速器、带制动轮的弹性联轴器、工作制动器、安全制动器、机座、电动机等部件组成。

立井悬吊稳车的用途：本绞车主要用于煤矿、金属矿及非金属矿竖井井筒掘进时悬吊吊盘、水泵、水管、注浆管、风筒等掘进的设备和张紧稳绳，亦可代替建筑绞车，用于地面建筑及搬运等作起重用。

    工作条件

2.1使用环境温度：–25℃～40℃

2.2温度不大小于95℃

2.3海拔高度不大于1000米

2.4严禁用于有瓦斯、煤尘等易燃、易爆气体的场所

2.5用于短期工作制，而不宜于吊重长期运转使用

警示：

a) 绞车严禁用于载人或提升！

b) 绞车严禁用于有煤尘、甲烷爆炸性气体的场所

    4、绞车的构造

    凿井悬吊稳车主要零部件的结构：主轴装置主要包括：主轴、齿轮、卷筒、制动轮、轴承座及轴承。卷筒与齿轮。制动轮靠紧配钢套和螺栓接成为一个整体，钢套承受从齿轮传动到卷筒的扭转力矩和从制动轮到卷筒的制动力矩。螺栓则仅起拉紧作用。齿轮通过键与主轴相联接，故主轴仅随卷筒旋转而不传递扭矩。钢丝绳系通过制动轮上的孔用压板固定在制动轮的轮辐上，钢丝绳只容许在卷筒上方出绳。

减速器系采用球面蜗轮付传动的蜗轮、蜗杆减速机，并加有一级变速齿轮。转换变速手把快慢位置，可变换快慢两种速度。

球而蜗轮副传动要求球面蜗轮而蜗杆具有严格的相对位置，是用调整相应的调整垫来保证的。

    联轴器采用弹性橡胶柱销联轴器。工作制动器采用电力液压制动器。其工作过程为：液压推动器将弹簧压缩使闸瓦松开，推动器断电，弹簧复位，使闸瓦抱住制动轮进行制动。推动器与电动机连锁，起动电机则制动器松闸，停止电机则进行制动。

    安全制动器，JZ—16(25)/600(1800)型凿井绞车安全制动器采用闸带式，靠重锤下落进行制动，液压推动器顶起重锤使之松闸。液压推动器的工作电机与电机联锁，故只有在松闸时才能启动主电机。

    JZ—40/1600（1800）型凿井绞车安全制动器采用对开闸瓦式，靠重锤下落进行制动，液压推动器顶起重锤使之松闸。液压推动器的工作电机与主电机联锁，故只有在松闸时才能启动主电机。

    机架采用钢板和型钢焊接而成，分主机架和传动机架两部分，其联接采用圆锥销和螺栓联接，整个机架面为一水平面，故对基础无特殊要求。

    电器部分，电气控制设备有控制柜、主令控制器、按钮、电气 表、信号灯等。绞车的工作用主令控制器操纵。电器原理见图
