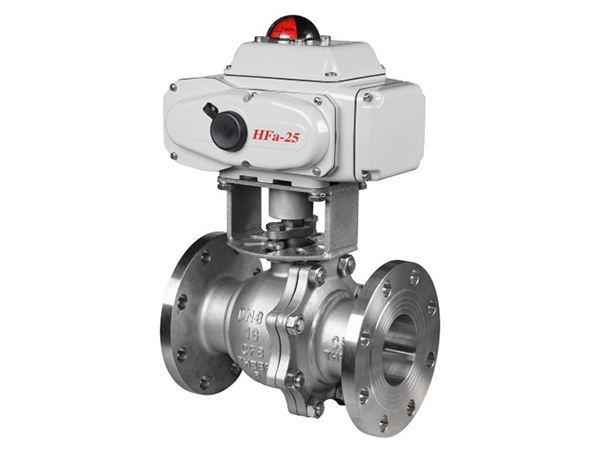

点击图片查看原图
一.Q941F46-16C电动衬氟球阀简介:
电动衬氟球阀由电动执行机构和衬氟球阀组成，由于该阀内腔及球体均采用高压注塑工艺，衬有耐腐蚀、耐老化的聚四氟乙烯(简称F46)，故具有可靠的耐腐蚀性和密封性。执行机构能提供足够的转距，保证阀的可靠开、闭，并带有自动复位的离合器，失电时可自动复位。内置阀位反馈装置可实现阀位信号的传递和远程控制。衬氟球阀是采用氟塑料作为内衬，并配之以新型的带杆球体结构，再加上其独特的弹性唇式密封座结构，使其具有普通球阀的各项优点，能在大压差和较大的温差变化范围内具有高密封性能和低操作扭矩。可作开关或调节之用，本产品适用于各种工业管道中液体和气体的输送(包括蒸气)，在各种酸、碱、盐类等强腐蚀性介质中均能很好地工作。全通径阀门提供最大的流量，并可用于扫线清洗或隔离输送的管道。 电动衬氟球阀广泛适用于各种不同类型工业管道中液体和气体(包括蒸气)的输送，特别是具有严重腐蚀性介质的使用场合，如：硫酸、氢氟酸、磷酸、氯气、强碱、王水等具有强腐蚀性的介质。
二.Q941F46 型电动衬氟球阀产品特点:
1、采用FEP衬里层的球阀,具有极高的化学稳定性,可以适用除“熔融碱金属和元素氟”，以外其它任何强腐蚀性质
2、采用全通径、浮动球结构，阀门可在整个压力范围内进行无泄漏关闭，更便于管路系统的通球扫线和管路维护
3、启闭件球件与阀杆铸（锻）为一体，杜绝了由于压力变化引起阀杆冲出承压件内的可能性，从根本上保证了工程中的使用安全性
4、结构紧凑合理，阀体内腔空间最小，减小了介质滞留，另外，特殊的模压工艺，使密封面致密度良好，加之人字环形PTFE填料组合，使阀门达到零泄漏
5、两片式、三片式结构可适应各种不同要求的管路系统和工况条件，其中三片球阀允许主阀体与两侧阀体分离，可实现在线快速更换、维修
三.Q941F电动球阀技术参数和性能:
|
SZ系列电动执行机构技术参数 |
阀 体 参 数 |
||
|
电源 |
AC110、220、380V/DC24、220V |
公称通径 |
DN15～200mm |
|
输出力矩 |
50N·M～2000N·M |
公称压力 |
PN1.6、2.5、4.0、6.4MPa |
|
任选功能 |
开关型、触点型、开度信号、智能型 |
阀轴材质 |
不锈钢 |
|
动作范围 |
0～90°±5° |
阀体材质 |
球墨铸铁、碳钢、304/316/316L不锈钢 |
|
动作时间 |
15秒/30秒/60秒 |
球体材质 |
304/316/316L不锈钢 |
|
环境温度 |
-30°～60° |
阀座密封 |
PTFE、PPL、金属密封 |
|
手动操作 |
附带手柄操作 |
温 度 |
PTFE≤180℃、PPL≤350℃、金属密封≤450℃ |
|
限 位 |
电气、机械二重限位 |
适用介质 |
水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等 |
|
防护等级 |
IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选) |
||
|
输入信号 |
0-10，1-5VDC/4-20mA(智能型) |
特 点 |
连线简单，结构紧凑、阻力小、动作稳定 |
