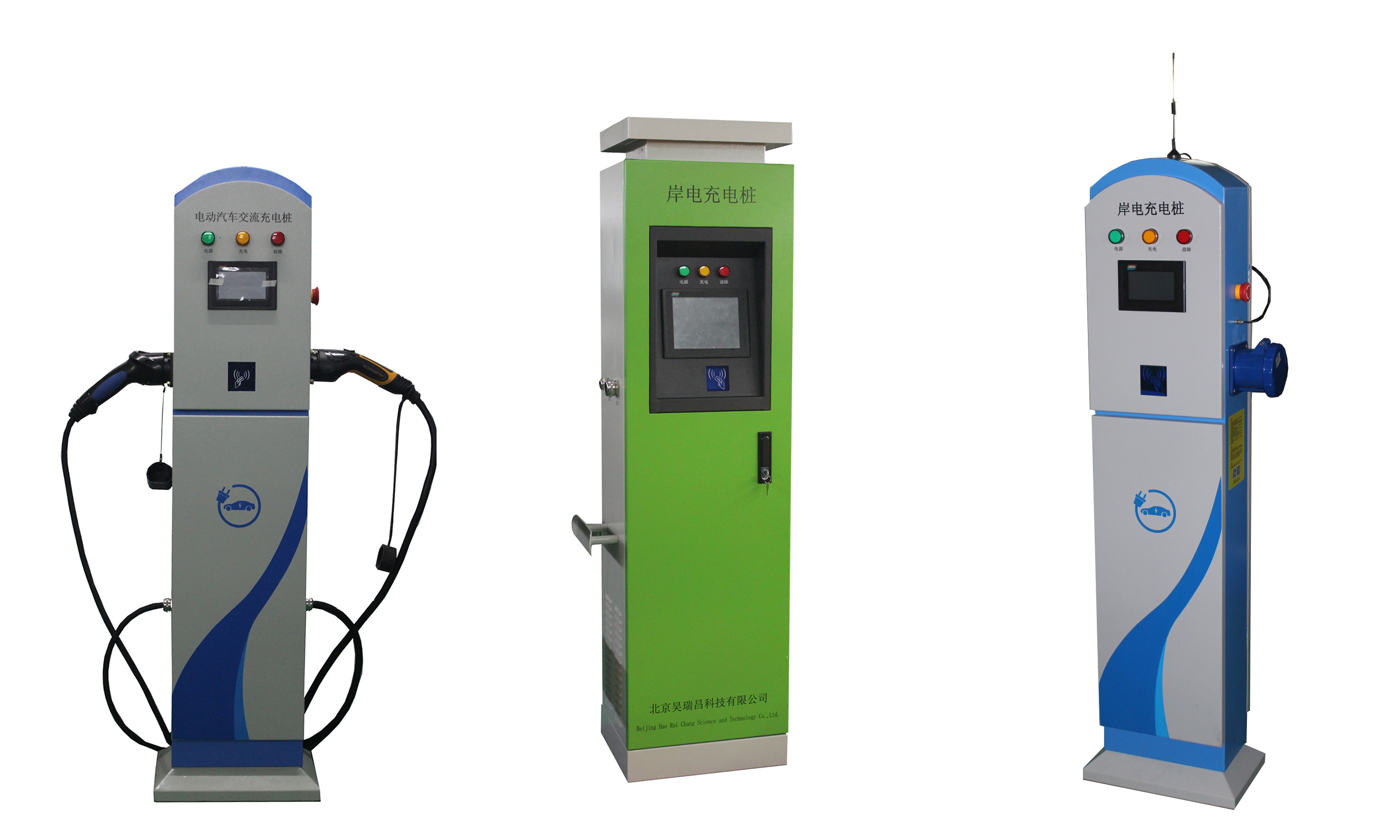

岸电船舶充电桩
岸电船舶充电桩包括：交流充电桩，直流充电桩，交直流充电桩是通过岸电电源提供电源供给，充电桩 固定到岸边。充分满足现在充电站建设过程中诸多不确定情况。 具有为蓄电池系统安全、自动地充满电的能力， 充电过程对电池不造成伤害或少伤害，并且也不会给周围的环境和人带来伤害。本方案通过专业的热设计和结构设计防护等级可达到ip54，满足户外使用的要求。可实现IC卡管理、液晶显示、充电计费、充电管理、远程通信等功能，将运行数据（包括计费信息）传到服务器后台，通过后台主站，管理员可以实时监控充电桩的运行情况，为系统的良好运行提供了保障。采用国标充电枪接口。具有最高的防护等级，能满足户外安装的各种要求，防雷防雨淋。
岸电船舶充电桩主要是给港口、公园、码头等船舶进行充电使用的一种充电装置。
功能特点 ：
安全：
具备完善的充电保护功能，防止对车辆进行过充，安全性高；
具备防雷 、漏电 、短路、过流、过温、电池反接等保护措施；
具有输入过/欠压 、连接异常 、紧急停机等保护功能 ；
灵活 ：
输出电压范围宽，具备可选功能，适用于各种车型 ；
可以独立分布式安装，即插即用占地面积小，移动灵活无需配置特别配套设施；
模块化设计方便对设备进行扩容和维护 ；
全自动刷卡充电过程， 支持全自动充电模式；
适用性好 ：
抗震能力强 ，保护功能齐全，适应恶劣的户外移动环境与应急需求；
适用于公交站、停车场 、汽车修理厂、 电池厂 、车企等， 方便客户快速应急与测试补充电能的场所，同时有效弥补因为与各类充电桩
软硬件兼容问题而引起的无法充电问题 。
| 界面显示 | 显示提示信息、用户IC卡信息、充电相关信息等内容，是充电装置提供给用户和管理员的唯一可视内容 |
| 身份识别 | 读取IC卡内信息，识别用户身份及相关信息 |
| 充电操作 | 提供操作按钮，用于用户充电操作和管理员管理操作 |
| 控制输出接触器 | 管理输出接触器，实现对充电输出的控制 |
| 与充电机交互 | 向充电机发送控制指令、开关量信号，控制充电机启动与停止，获取充电机工作状态信息 |
| 管理电能表 | 与电能表通信，获取充电电量信息 |
| 费用收取 | 收取充电费用，进行卡内余额信息的读写操作 |
| 票据打印 | 打印用户充电费用的票据 |
| 数据管理 | 管理各项数据，保护数据的完整性、安全性，提供管理员查询、拷贝、删除等功能 |
| 系统配置 | 管理员进行系统配置，实现不同充电装置的相关设置 |
| 远程监控 | 接收远程监控主机的指令，传送相关数据信息，执行控制指令 |
| 其它 | 提供用户操作帮助、异常信息提示等功能 |
快速充电桩设备介绍：
| 工作环境 | 温度：-25℃~75℃ 湿度：<95% |
| 防护等级 | IP45 |
| 电源输入电压 | 三相四线 380VAC±15%，频率50Hz±5% |
| 两种充电对象 | 铅酸蓄电池电动车电池制式72vDC/135Ah、144vDC/100Ah；锂电池电动车电池制式144vDC/180Ah |
| 充电桩输出 | 为直流电，输出电压满足上述充电对象的电池制式要求 |
| 最大输出电流 | 满足上述充电对象的电池制式1C的充电要求，并向下兼容 |
| 充电方式 | 常规和快速2种方式，常规为5小时充电方式，快速为1小时；充电方式（针对不同电池类型选择） |
| 用户管理方式 | 智能IC管理 |
| 通讯接口 | CAN通讯接口，通信协议有南方电网、国家电网两种协议，可供用户选择 |
| 充电接口 | 标准九芯接头 |
| 充电桩功能实现 | 每个充电桩自带控制器，供用户进行充电方式选择和操作指导，并显示电动车电池状态和用户IC卡资费信息，实现无人管理 |
岸电船舶充电桩选型表：
