一：板式喂料机传动装置：

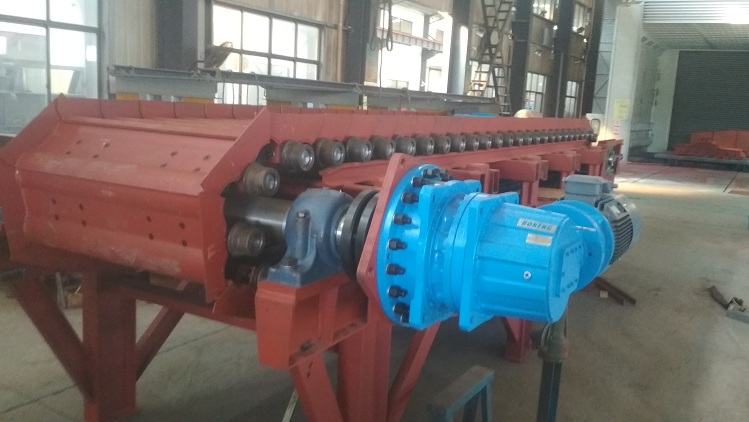

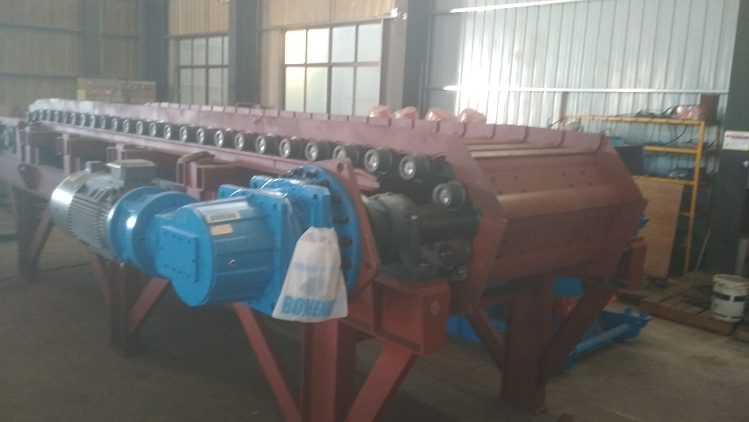

采用交流变频调速电动机与减速机直联，减速机通过弹性柱销联轴器或锁紧盘（涨套）与主机的驱动装置联接。由破碎机的负载反馈信号自动调节电动机的工作频率，控制运载机构的运行速度在设定的范围内变动，实现给料机与破碎机自动调节工作状态的功能。
传动装置的安装方式有左装与右装及双边驱动之分，当传动系统安装在物料运行方向的右侧称右传动，在左侧称为左传动。双边驱动则为双侧同步驱动。
二：板式喂料机驱动链轮装置和张紧装置
驱动链轮为多齿的合金铸钢材质，齿廓经表面淬火硬化处理，具有良好的强度和耐磨性。张紧轮采用无齿形结构和外踏面硬化处理工艺，达到了减少运转中的振动和牵引链磨损的目的，对整机运行的平稳性有显著作用。

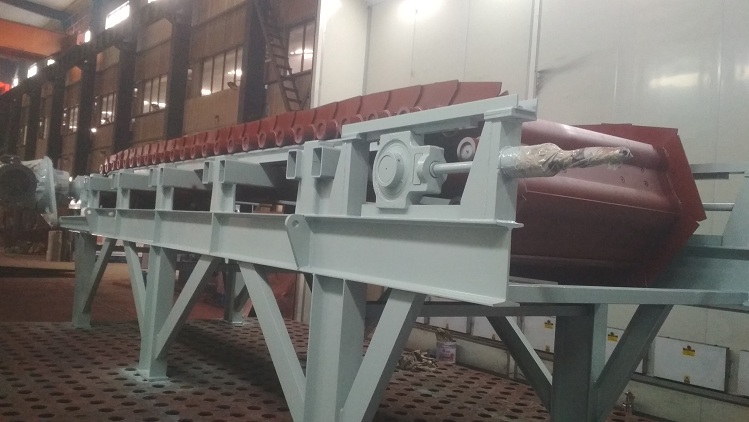

驱动轴和张紧轴采用40Cr或42CrMo锻钢和调质热处理。轴承座都是铸钢材质与迷宫式密封结构，使用效果好。主轴承均采用自动调心滚子轴承与定时供脂装置，因而具有润滑和密封性良好、使用寿命长、运行阻力小和维护简便的特点。螺旋张紧机构能简便有效地控制牵引链条的预张力和调整运载机构的跑偏。
三：板式喂料机运行部分：
采用标准节距推土机履带链条为牵引链（通常称坦克链），单根链条的破断拉力大于180t，使用安全系数大于6～8，抗拉强度有充分的保证 。在正常保养条件下可长期使用，不用更换。
装载物料的输送槽由底板，内、外侧板与加强梁及托板焊接成刚性槽体。具有耐磨和抗冲撞的特点，相互交迭部位采用无间隙弧形板过渡，无论水平与倾斜输送物料都不会漏料。为了联结的可靠性。牵引链在一般情况下不要求注润滑油，但允许对链条节点链板间手工滴油以减少磨耗与阻力。
四：板式喂料机支重轮、链托轮、自润滑托轮与回程辊轮：
1）支重轮部分：
采用钢制辊子和双排滚柱轴承结构，强制注脂润滑方式，所以能够长期经受运载机构的重压而无须更换。安装链托轮是为了控制运载机构的侧向摆动。
2）回程托辊部分：
用于承托运载机构的返回（环形封闭回路），也采用了钢制辊子给脂润滑的滚动轴承结构。支重轮和回程辊都刚性固定在机体上，在支重轮承托架的下部，回程辊中有防跑偏的结构。
本机设计支重轮为两排布置，机架中间部位为自润滑支重轮支承方式。在正常维护保养条件下，支重轮使用寿命4年以上，回程辊2年以上。在机架中心线上料仓部位又安装了一排自润滑托轮，能够长期工作而不用更换和注脂。
五：机体：
采用装配式焊接结构的机体，增加了螺栓联接部位，便于制造、运输和拆装。为了充分保证机体的刚性和承受冲击负荷的能力，许多部位都得到了加强。对安装轴承座的平面采用了特殊的组焊工艺， 保证了装配精度。由于紧凑的结构布置，因而机体的横向尺寸较相同型号的同类产品都要小。
六：导料防护装置：
由头罩、中罩、支柱和尾部料斗几部分组成，用螺栓联成一体，并支撑在机架上。尾部的入料法兰与料仓相联，头罩排料口法兰与破碎机相联，构成一个密闭的导料防护系统。在护罩的内侧与顶部安装耐磨衬板。头罩卸料区前方安装了双排防护链，以保证安全。使用中应注意安装在防护罩内侧的衬板，由于物料下滑的冲击磨损，须及时更换这些衬板。
七：过负荷自动保护：
给料机在运行过程中，如果发生大块物料或异物出现堵塞的情况，为了防止电动机、减速机传动部件与驱动装置的零部件发生过载损坏。在控制电路中应设计过载电气自动保护线路和电子元器件。
八：运转部件的润滑：
对各部分的轴承----头、尾主轴承，支重轮和回程辊的轴承均采用定期注脂润滑方式，本公司专门配置了一种电动给脂装置。保证各部位的轴承处于良好的润滑状态：
1、驱动与张紧装置的轴承，要求每个月检查一次润滑情况，及时补给锂基润滑脂，每周注润滑脂一次。
2、支重轮每半年补给一次润滑脂，回程辊每3个月检查补给一次。
3、中间部位的自润滑支重轮由于自身具有润滑效果，在正常生产过程中可免润滑，在大修过程中可对其拆解并加注少量的润滑脂。
4、链托轮由于处在机体的外侧位置，用人工清扫并适当加注润滑脂就可保证正常的使用功能。
