一、产品概述
GW管道式排污泵经产品经测试各项性能指标均达到国外同类产品先进水平。本产品具有高效节能、结构独特等功能。产品投放市场后以其独特的设计，可靠的质量受到广大用户的欢迎和好评，被许多单位选为代替进口产品。
GW型管道式无堵塞排污泵、YW型无堵塞液下排污泵、LW(WL）型立式排污泵三大系列是我单位在QW潜水式排污泵的基础上，根据用户的要求及使用条件、方式不同进行合理设计而成的，其水力模型同QW型泵，产品投放市场后，以其独特的设计，可靠的质量受到广大用户的欢迎和好评。
二、适用范围
GW系列管道式无堵塞排污泵系进出口在同一水平线上，且规格相同，立式结构，占在面积小，电机与泵同轴，设有安装底盘，便于安装稳固，叶轮采用单（双）流道，具有良好的通过性能。适用用于工厂商业严重污染废水的排放、主宅区的污水排污站、城市污水处理厂派水系统、人防系统排水站、自来水厂的给水设备、医院、宾馆的污水排放、市政工程建筑工地、矿山配套附机、农村沼气池、农田灌溉等行业，输送带颗粒的污水，污物，也可用于清水及带弱腐蚀性介质。
三、使用条件
A、排污泵的使用环境温度≤40℃，湿度≤95%；海拔高度≤1000米。
B、介质温度不超过60℃，介质重度为1～1.3kg/dm3。
C、铸铁材质的使用范围这PH5～9。
D、不锈钢材质可使用一般腐蚀性介质。
E、使用环境海拔高度不超过1000米，超过以上条件时，应在订货时提出，以便为您提供更可靠的产品。
注：用户如有特殊的温度，介质等要求，请在订货时注明输送介质的详细情况，以便本单位提供更为可靠之产品。
四、产品特点
1、泵为立式单吸单级离心排污泵，进出口中心线在同一水平线上，进出口法兰相同，故安装拆卸十分方便，占地面积小，可安装在管路的任何位置上。
2、泵与电机直联同轴，属机电一体化产品，结构紧凑，性能稳定。
3、采用大流道抗堵塞水力部件设计，大大提高污物通过能力，能有效地通过泵口径的5倍纤维特质和直径为泵口径约50%的固体颗粒。
4、设计合理，配套电机合理，效率高，节能效果显著。
5、机械密封采用硬质耐磨碳化钨，具有耐用、耐磨等特点，可以使泵安全连续运行8000小时以上。
6、水力性能先进，整机效率高，运转噪音低。
7、在电机风叶端加上防护罩，整机可置于室外工作，无需机房，可节省大量基建费用。
8、在规定扬程范围内使用，保证电机无过载。

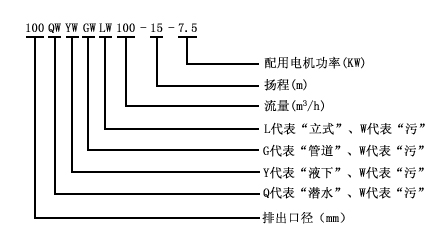

五、型号意义：
六、性能参数表：
| 序号 | 型 号 |
口 径 (mm) |
流 量（m3/h） | 扬 程（m） | 转 速（r/min） | 功 率（kw） |
效 率 （%） |
|
自动耦合器配GAK |
| 1 | 25GW8-22-1.1 | 25 | 8 | 22 | 2825 | 1.1 | 38.1 |
|
/ |
| 2 | 32GW12-15-1.1 | 32 | 12 | 15 | 2825 | 1.1 | 40 |
|
/ |
| 3 | 40GW15-15-1.5 | 40 | 15 | 15 | 2840 | 1.5 | 45.1 |
|
40 |
| 4 | 40GW15-30-2.2 | 40 | 15 | 30 | 2840 | 2.2 | 18 |
|
40 |
| 5 | 50GW20-7-0.75 | 50 | 20 | 7 | 1390 | 0.75 | 54 |
|
40 |
| 6 | 50GW10-10-0.75 | 50 | 10 | 10 | 1390 | 0.75 | 56 |
|
50 |
| 7 | 50GW20-15-1.5 | 50 | 20 | 15 | 2840 | 1.5 | 55 |
|
50 |
| 8 | 50GW15-25-2.2 | 50 | 15 | 25 | 2840 | 2.2 | 56 |
|
50 |
| 9 | 50GW18-30-3 | 50 | 18 | 30 | 2880 | 3.0 | 58 |
|
50 |
| 10 | 50GW25-32-5.5 | 50 | 25 | 32 | 2900 | 5.5 | 53 |
|
50 |
| 11 | 50GW20-40-7.5 | 50 | 20 | 40 | 2900 | 7.5 | 55 |
|
50 |
| 12 | 65GW25-15-2.2 | 65 | 25 | 15 | 2840 | 2.2 | 52 |
|
50 |
| 13 | 65GW37-13-3 | 65 | 37 | 13 | 2880 | 3.0 | 55 |
|
65 |
| 14 | 65GW25-30-4 | 65 | 25 | 30 | 2890 | 4.0 | 58 |
|
65 |
| 15 | 65GW30-40-7.5 | 65 | 30 | 40 | 2900 | 7.5 | 56 |
|
65 |
| 16 | 65GW35-50-11 | 65 | 35 | 50 | 2930 | 11 | 60 |
|
65 |
| 17 | 65GW35-60-15 | 65 | 35 | 60 | 2930 | 15 | 63 |
|
65 |
| 18 | 80GW40-7-2.2 | 80 | 40 | 7 | 1420 | 2.2 | 52 |
|
65 |
| 19 | 80GW43-13-3 | 80 | 43 | 13 | 2880 | 3.0 | 50 |
|
80 |
| 20 | 80GW40-15-4 | 80 | 40 | 15 | 2890 | 4.0 | 57 |
|
80 |
| 21 | 80GW65-25-7.5 | 80 | 65 | 25 | 2900 | 7.5 | 56 |
|
80 |
| 22 | 100GW80-10-4 | 100 | 80 | 10 | 1440 | 4.0 | 62 |
|
80 |
| 23 | 100GW110-10-5.5 | 100 | 110 | 10 | 1440 | 5.5 | 66 |
|
100 |
| 24 | 100GW100-15-7.5 | 100 | 100 | 15 | 1440 | 7.5 | 67 |
|
100 |
| 25 | 100GW85-20-7.5 | 100 | 85 | 20 | 1400 | 7.5 | 68 |
|
100 |
| 26 | 100GW100-25-11 | 100 | 100 | 25 | 1460 | 11 | 65 |
|
100 |
| 27 | 100GW100-30-15 | 100 | 100 | 30 | 1470 | 15 | 66 |
|
100 |
| 28 | 100GW100-35-18.5 | 100 | 100 | 35 | 1460 | 18.5 | 65 |
|
100 |
| 29 | 125GW130-15-11 | 125 | 130 | 15 | 1460 | 11 | 62 |
|
100 |
| 30 | 125GW130-25-15 | 125 | 130 | 20 | 1440 | 15 | 63 |
|
125 |
| 31 | 150GW145-6-7.5 | 150 | 145 | 6 | 1470 | 7.5 | 63 |
|
125 |
| 32 | 150GW180-15-15 | 150 | 180 | 15 | 1470 | 15 | 65 |
|
150 |
| 33 | 150GW180-20-18.5 | 150 | 180 | 20 | 1470 | 18.5 | 75 |
|
150 |
| 34 | 150GW180-25-22 | 150 | 180 | 25 | 1470 | 22 | 76 |
|
150 |
| 35 | 150GW130-30-22 | 150 | 130 | 30 | 1470 | 22 | 75 |
|
150 |
| 36 | 150GW180-30-30 | 150 | 180 | 30 | 970 | 30 | 73 |
|
150 |
| 37 | 150GW200-30-37 | 150 | 200 | 30 | 970 | 37 | 70 |
|
150 |
| 38 | 200GW300-7-11 | 200 | 300 | 7 | 1470 | 11 | 73 |
|
150 |
| 39 | 200GW250-11-15 | 200 | 250 | 11 | 1470 | 15 | 74 |
|
200 |
| 40 | 200GW400-10-22 | 200 | 400 | 10 | 1470 | 22 | 76 |
|
200 |
| 41 | 200GW400-13-30 | 200 | 400 | 13 | 1470 | 30 | 73 |
|
200 |
| 42 | 200GW250-11-15 | 200 | 250 | 15 | 1470 | 18.5 | 72 |
|
200 |
| 43 | 200GW300-15-22 | 200 | 300 | 15 | 1470 | 22 | 73 |
|
200 |
| 44 | 200GW250-22-30 | 200 | 250 | 22 | 1470 | 30 | 71 |
|
200 |
| 45 | 200GW350-25-37 | 200 | 350 | 25 | 1470 | 37 | 75 |
|
200 |
| 46 | 200GW400-30-55 | 200 | 400 | 30 | 1480 | 55 | 70 |
|
200 |
| 47 | 250GW600-9-30 | 250 | 600 | 9 | 980 | 30 | 74 |
|
250 |
| 48 | 250GW600-12-37 | 250 | 600 | 12 | 1480 | 37 | 78 |
|
250 |
| 49 | 250GW600-15-45 | 250 | 600 | 15 | 1480 | 45 | 75 |
|
250 |
| 50 | 250GW600-20-55 | 250 | 600 | 20 | 1480 | 55 | 73 |
|
250 |
| 51 | 250GW600-25-75 | 250 | 600 | 25 | 1480 | 75 | 73 |
|
250 |
| 52 | 300GW800-12-45 | 300 | 800 | 12 | 1480 | 45 | 76 |
|
300 |
| 53 | 300GW500-15-45 | 300 | 500 | 15 | 980 | 45 | 70 |
|
300 |
| 54 | 300GW800-15-55 | 300 | 800 | 15 | 980 | 55 | 73 |
|
300 |
