一、产品概述：
IHG立式单级化工泵，是在ISG管道泵技术的基础上，自行研究开发的新一代节能、环保立式离心泵。该系列泵性能优、可靠性高、寿命长、结构合理、 外形美观，具有行业领先水平。是本公司参照国际ISO2858和国家标准JB/T53058-1993所规定的性能参数，结合本公司多年生产经验而设计的第二代高效节能产品。系列流量范围1.5～1600m3/h，扬程范围5～125m，分基本型、分流型、切割型等多种规格。
1、ISG型立式管道泵，供输送清水及物理性质类似于清水的其它液体之用，适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循环增压及设备配套等。使用温度T<80℃。
2、IRG（GRG）型立式热水（高温）热水循环泵，适用于能源、冶金、木材加工、化工、纺织、造纸及饭店、浴室、宾馆等锅炉热水增压循环输送及城市采暖系统循环用泵，IRG使用介质温度不超过120℃，GRG型使用介质温度不超过240℃。
3、IHG型立式管道化工泵，供输送不含固体颗粒，具有腐蚀性，粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门，使用温度为－20℃~+120℃。
4、IHGB型不锈钢防爆型化工离心泵，适用于输送易燃易爆性化工液体。
5、YG立式管道油泵供输送汽油、煤油、柴油等石油产品，被输送介质温度为－20℃~+120℃。
6、ISGD、IRGD、GRGD、IHGD、YGD、IHGBD型立式低转速离心泵，适用于环境声要求很低的场合及空调循环等。
二、用 途：
IHG型立式单级单吸化工泵，供输送不含固体颗粒，具有腐蚀性，粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食口制药等部门，使用温度为-20℃~+105℃。
三、工作条件:
1、吸入压力≤1．6MPa，或泵系统最高工作压力 ≤1．6MPa，即泵吸入口压力+泵扬程≤1．6MPa、泵静压试验压力为2．5MPa，订货时请注明系统工作压力。管道离心泵系统工作压力大于1．6MPa时应 在订货时另行提出，以便在制造时泵的过流部分和联接部分采用铸钢材料。
2、环境温度<40℃，相对湿度<95％。
3、所输送介质中固体颗粒体积含量不超过单位体积的0．1％，粒度<0．2mm。
注：如使用介质为带有细小颗粒，请在订货时注明，以便厂家采用耐磨式机械密封。
四、产品特点:
运行平稳：泵轴的绝对同心度及叶轮优异的动静平衡，保证平稳运行，绝无振动。
滴水不漏：不同材质的硬质合金密封，保证了不同介质输送均无泄漏。
噪音低：两个低噪音轴承支撑下的水泵，运转平稳，除电机微弱声响，基本无噪音。
故障率低：结构简单合理，关键部分采用国际一流品质；配套，整机无故障工作时间大大提高。
维修方便：更换密封、轴承，简易方便。
占地更省：出口可向左、向右、向上三个方向，便于管道布置安装，节省空间。
1、立式单级单吸化工泵结构紧凑、体积小、外形美观，其结构决定安装占地面积小，如加上防护罩可置于户外使用。
2、叶轮直接安装在电机轴上，从而保证泵的同心度，因而增强了泵的运行稳定性和延长泵的使用寿命。
3、轴封采用机械密封或机械密封的组合，采用优质的硬质合金密封环，增强了密封的耐磨性，能有效地延长泵的使用寿命。
4、安装检修方便，无需拆动管路系统。泵进口和出口为相同口径，简化了管道的连接。
5、可根据流量和扬程的需要采用泵的串联、并联运行方式。
6、可根据需要，吸入口和吐出口可安装成同方向或90°、180°、270°几个不同方向以满足不同的连接场合。
7、泵扬程可根据需要增减水泵级数并结合切割叶轮外径予以满足，而不改变安装占地面积，这是其它泵类所不具有的。
五、化工型结构说明:
1、机械密封前置有承磨付，泵盖上设有密封冷却，冲洗孔，适用于抽送介质易挥发或结晶的场合，延长在介质含微小颗粒时机械密封的使用寿命。
2、泵与电机轴承组合配置，保证轴运转精度，提高了密封的可靠性。
3、机械密封采用硬质合金材质。
六、型号意义：
七、结构说明：
|
1
|
排气阀
|
4
|
泵盖
|
7
|
联体座
|
10
|
叶轮螺母
|
|
2
|
叶轮
|
5
|
轴承
|
8
|
机械密封
|
11
|
泵体
|
|
3
|
冲洗冷却水管
|
6
|
电机
|
9
|
承磨付
|
|
|

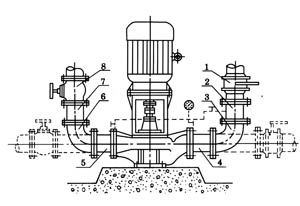

八、安装方式：
九、性能参数：
|
规格型号 |
流量
m3/h
|
扬程
m
|
进口
mm
|
出口
mm
|
气蚀余量
m
|
转速
r/min
|
电机功率
kw
|
|
20IHG-15 |
2.5 |
15 |
20 |
20 |
2.3 |
2900 |
0.37 |
|
20IHG-32 |
2.5 |
32 |
20 |
20 |
2.3 |
2900 |
0.75 |
|
25IHG-20 |
4 |
20 |
25 |
25 |
2.3 |
2900 |
0.75 |
|
25IHG-32 |
4 |
32 |
25 |
25 |
2.3 |
2900 |
1.5 |
|
40IHG-12.5 |
6.3 |
12.5 |
40 |
40 |
2.3 |
2900 |
0.55 |
|
40IHG-20 |
6.3 |
20 |
40 |
40 |
2.3 |
2900 |
1.1 |
|
40IHG-32 |
6.3 |
32 |
40 |
40 |
2.3 |
2900 |
2.2 |
|
40IHG-50 |
6.3 |
50 |
40 |
40 |
2.3 |
2900 |
4 |
|
40IHG-80 |
6.3 |
80 |
40 |
40 |
2.3 |
2900 |
7.5 |
|
40IHG-12.5(I) |
12.5 |
12.5 |
40 |
40 |
2.3 |
2900 |
1.1 |
|
40IHG-20(I) |
12.5 |
20 |
40 |
40 |
2.3 |
2900 |
1.5 |
|
40IHG-32(I) |
12.5 |
32 |
40 |
40 |
2.3 |
2900 |
3 |
|
40IHG-50(I) |
12.5 |
50 |
40 |
40 |
2.3 |
2900 |
5.5 |
|
40IHG-80(I) |
12.5 |
80 |
40 |
40 |
2.3 |
2900 |
11 |
|
50IHG-12.5 |
12.5 |
12.5 |
50 |
50 |
2.3 |
2900 |
1.1 |
|
50IHG-20 |
12.5 |
20 |
50 |
50 |
2.3 |
2900 |
1.5 |
|
50IHG-32 |
12.5 |
32 |
50 |
50 |
2.3 |
2900 |
3 |
|
50IHG-50 |
12.5 |
50 |
50 |
50 |
2.3 |
2900 |
5.5 |
|
50IHG-80 |
12.5 |
80 |
50 |
50 |
2.3 |
2900 |
11 |
|
50IHG-12.5(I) |
25 |
12.5 |
50 |
50 |
2.5 |
2900 |
1.5 |
|
50IHG-20(I) |
25 |
20 |
50 |
50 |
2.5 |
2900 |
3 |
|
50IHG-32(I) |
25 |
32 |
50 |
50 |
2.5 |
2900 |
4 |
|
50IHG-50(I) |
25 |
50 |
50 |
50 |
2.5 |
2900 |
7.5 |
|
50IHG-80(I) |
25 |
80 |
50 |
50 |
2.5 |
2900 |
