一、CBB61金属化薄膜电容 2.5uf 50/60HZ产品介绍
CBB61电容器采用边缘加厚的金属化锌铝膜作为电极和介质。该膜经过卷绕机卷绕后装入铝质外壳中。再在外壳中装入高纯度的蓖麻油使其保持真空状态，并且可以使产品耐高温。这样产品的性能更好，适用寿命更长。本产品还采用第二代机械防爆设计作为防爆手段，因而产品的性能有很大的保证和提升。

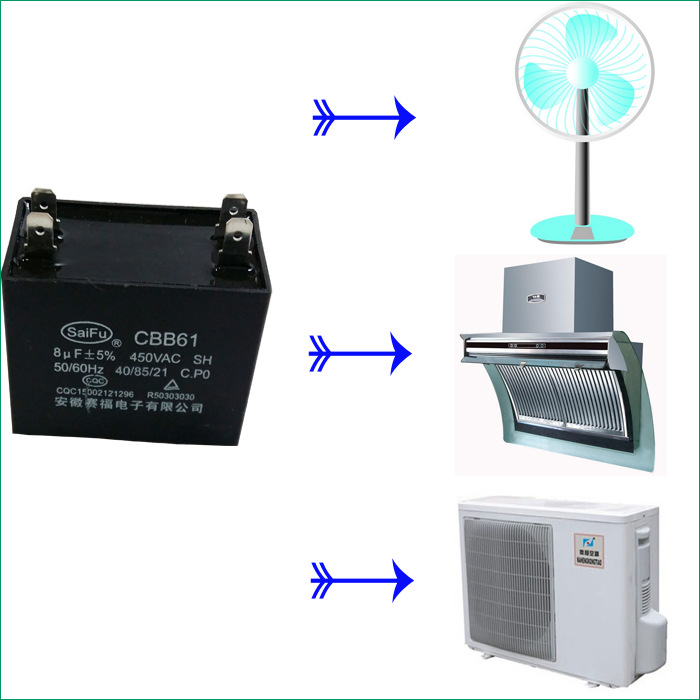

适用范围：广泛用于空调风机、电风扇、排风扇等频率为50Hz/60Hz交流电源供电功率相对较小的单相电机启动和运行。
■ 技术规范
·执行标准：GB/T3667-2005
·技术特性： 气候类别：40/70/21或40/85/21
·容量偏差：±5%
·绝缘电阻：≥3000S（MΩ·μF）
·损耗角正切：tgδ≤0.002(50Hz～100Hz)
■ 使用要求：
·海拔：≤2000m
·投入时的剩余电压：不超过额定电压的10%
·最大允许电压：不超过1.1倍额定电压
·最大允许电流：不超过1.3倍额定电流
■主要用途：
1. 用于交流思力系统中,组装功率因数自动补偿柜、就地补偿装置及UPS电源等。
2. 用于频率为50Hz交流电源供电的单相电动机启动和运转，可连续工作。
3. 适合于煤矿井下、铁路、航天等到安全性要求较高的场所。
■特征描述：
1.外观：方形、塑壳
2.引出线有：普通引线（多股铜芯线）；焊片（187#、250#单插或双插）；CP线（插针、引脚）；镀锡铜线或引线。
3.底耳：根据用户需要可以带底耳或不带底耳。
■规格尺寸：
|
额定电压（VAC） |
标称电容量（μF） |
尺寸（mm） |
||
|
长（L） |
宽（W） |
高（H） |
||
|
450V |
0.8μF |
37 |
13 |
23 |
|
1μF |
37 |
13 |
23 |
|
|
1.5μF |
37 |
14 |
25 |
|
|
2μF |
37 |
16 |
28 |
|
|
2.5μF |
38 |
18 |
28 |
|
|
3μF |
47 |
18 |
34 |
|
|
5μF |
47 |
22 |
34 |
|
|
8μF |
48 |
26 |
34 |
|
|
10μF |
58 |
26 |
44 |
|
|
16μF |
58 |
26 |
44 |
|
|
20μF |
59 |
29 |
49 |
|
|
30μF |
68 |
34 |
51 |
|
注：1、其它容量、尺寸系列可按用户需要商定。
2、引出端形式可根据用户协议要求制作。
售后服务：产品质保二年，任何公司或个人自购买日起二年内我司承诺产品质量。

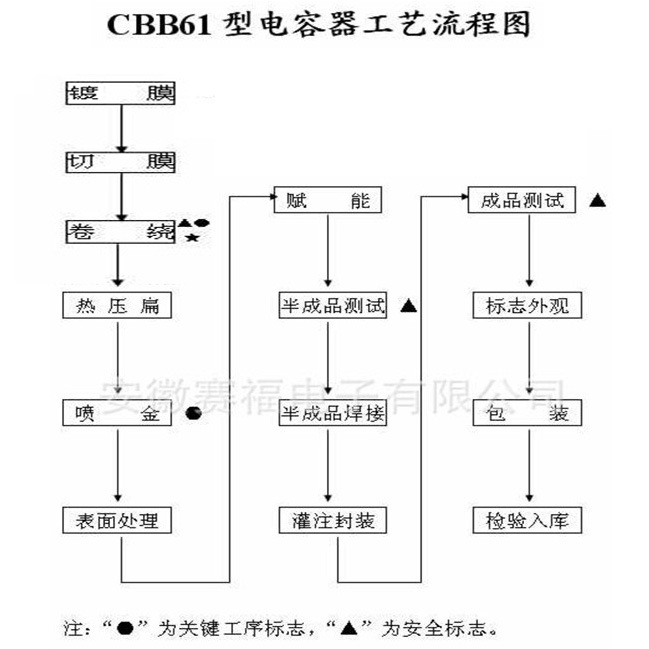

二.产品工艺图

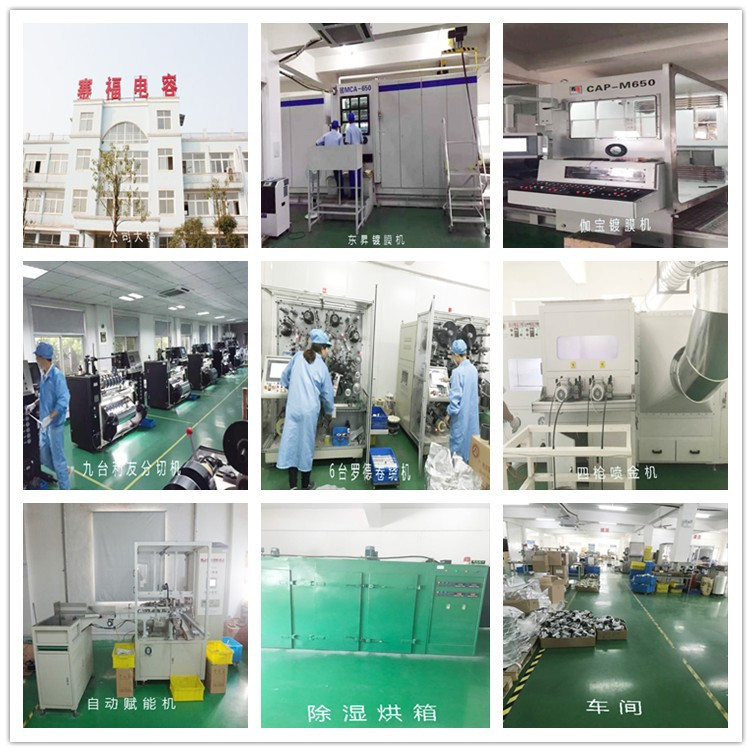

三.公司图片展示
