气动法兰角座阀,介绍特点分类使用_上海首龙【TC品牌】
产品型号：Y645W
产品口径：DN10~DN65mm
产品压力：1.6MPa
产品材质：不锈钢
气动法兰角座阀特点及用途:
本系列角坐阀是本公司最新引进国外生产技术，结合现代化工业应用研发而成的新一代气动角座阀。它广泛用于食品和化学过程，灭菌机，高压消毒器，干洗机，啤酒生产线。与传统角座阀相比，它具有以下新特点：
1、可视位置指示：可接限位开关或紧急手动装置。
2、容易安装：气动头可旋转360 º。可方便地安装一到二个限位开关。
3、先进的气动控制器：加厚工程塑料外壳，安全可靠。低磨损的活塞结构，容量大而低耗气量。内部元件自润滑，免维护。
4、具有多种控制方式：常开、常闭、双动。
5、要求更小的气动执行器：流体从阀杆上方流入时，可选更小的控制头。
6、容易连接：MAMUR标准连接，嵌入式金属接头。
7、长寿命导杆：阀杆契形特氟隆（PTEE）密封，避免赃物导入。自润滑，免维护。阀杆经特别处理以确保最佳固定，并能自动校正位置。
8、无水锤作用，流体从阀杆下方流入时，水锤（水冲击力）被吸收。
9、先进的阀体机构：流量比普通角座大30%，体积更小，流体流态更优。不锈钢316阀体，特氟隆密封，耐高温，耐腐蚀。寿命高达七百万次。
气动法兰角座阀技术特性表:
接口G Interface | 3/8A | 3/8B | 1/2B | 1/2A | 3/4A | 3/4B | 3/4B | 1 | 1 | 11/4 | 11/2 | 11/2 | 2** | 2 | |
通经（mm）Path | 15 | 15 | 15 | 15 | 20 | 20 | 20 | 25 | 25 | 32 | 40 | 40 | 50 | 50 | |
KV(m3/h) | 4.5 | 4.5 | 5.3 | 5.7 | 9.2 | 10.5 | 10.8 | 20 | 20 | 29 | 46 | 46.5 | 59 | 67 | |
执行器￠Execution | 40 | 40 | 40 | 50 | 40 | 50 | 63 | 63 | 90 | 90 | 90 | 110 | 90 | 110 | |
控制气源 (Mpa)Controls hesource | 最小The smallest | 4 | 4 | 4 | 4 | 6 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
最大Larges | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | |
最大耐压力（MPa）Max pressure | 1 | 16 | 16 | 16 | 16 | 8 | 10*/16 | 16 | 11*/16 | 16 | 14*/16 | 16 | 4.4 | 10*/16 | |
重量（Kg）Weight | 1 | 1.1 | 1 | 1 | 1.2 | 1.2 | 1.2 | 16 | 3 | 3 | 3.7 | 4 | 5.3*/7.6 | ||

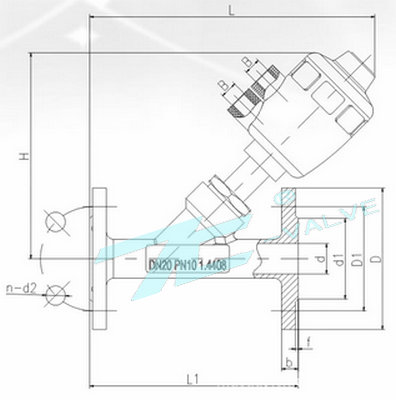

气动法兰角座阀连接尺寸对照表:
DN | 接口G Interface | 气控头Gas Control head | A | C | D | D1 | D2 | T | L |
15 | 1/2〞 | 50 | 190 | 169 | 95 | 65 | 45 | 14 | 108 |
20 | 3/4〞 | 50 | 195 | 276 | 105 | 75 | 55 | 14 | 117 |
25 | 1〞 | 63 | 210 | 202 | 115 | 85 | 65 | 14 | 127 |
32 | 11/4〞 | 63 | 226 | 209 | 135 | 100 | 78 | 16 | 140 |
40 | 11/2〞 | 90 | 307 | 294 | 145 | 110 | 85 | 16 | 165 |
50 | 2〞 | 90 | 321 | 310 | 160 | 125 | 100 | 16 | 203 |
65 | 21/2〞 | 50 | 350 | 355 | 180 | 145 | 120 | 18 | 216 |
