点击图片查看原图
一、 特点和用途：
(一)概述：
薄膜电泳漆FY-1206环保黑色阴极电泳涂料，是我司根据市场需求，以“为客户创造更多价值”为目的而开发的一种高附加值产品。FY-1206特点在于其非同一般的薄膜遮盖力，市售电泳漆一般做到10μm以下，遮盖性即显现明显不良——如发黄、透底等，而飞扬薄膜电泳漆FY-1206成功解决了这个难题，即使膜厚薄至5µm依然给予工件良好的遮盖性，不发黄、不透底，满足了特殊产品的生产需求，降低了客户的生产成本，从而提高了客户的竞争力。
（二）优势：
1、超强的遮盖力：
FY-1206产品在膜厚控制5-10µm时都有良好的遮盖力，不发黄不透底，这是市场上一般产品难以达到的。
2、优异的边角防腐能力：
FY-1206对涂装产品的锐边具有良好的包裹性，边角防蚀性能大大优于市售产品。
3、有效地降低涂装成本：
FY-1206产品由于可实现超薄膜生产，与市售其它电泳漆相比，在满足品质需要的基础上可实现50%的电泳漆成本下降，避免了无谓的损耗！
（三）FY-1206产品与市场上同类产品的比较
|
项目 |
市场上同类产品 |
FY-1206电泳漆 |
|
使用稳定性 |
更新周期3个月 |
更新周期12个月以上 |
|
遮盖力 |
10µm以下有发黄、露底现象 |
5µm依然遮盖良好，无发红现象 |
|
边角防腐 |
较差 |
优良 |
|
每kg涂料涂装面积 |
＜20㎡ |
>25㎡ |
二、 原漆质量指标：
|
项 目 |
质 量 指 标 |
检 测 方 法 |
|
|
色 浆 |
乳 液 |
||
|
外 观 |
黑色均一粘稠体 |
淡黄色液体 |
目 测 |
|
固体份（%） |
41±2 |
35±2 |
GB/T 6751 |
|
细度（μm） |
＜15 |
＜15 |
GB/T 1724 |
|
PH 值 |
5.4±0.3 |
6.7±0.3 |
PH计 |
|
电导率（μs/cm） |
1400±300 |
1100±300 |
HG/T 3335-77 |
|
贮存稳定性 |
0~30℃贮存期6个月 |
GB/T 6753.3 |
|
三、槽液的配制：
FY-12061色浆:FY-12062乳液:去离子水=1:3:6～8（重量比），在29±3℃下搅拌熟化48小时后使用。
四、槽液技术指标：
|
项 目 |
技 术 指 标 |
|
固体份（%） |
10～15 |
|
PH 值 |
5.8～6.2 |
|
电导率（μs/cm） |
800～1300 |
|
MEQ 值 |
26～34 |
|
溶剂含量（%） |
0.5～2.5 |
|
泳透力（%） |
＞80 |
|
灰 份（%） |
6～9 |
|
L 效 果 |
水平面与垂直面无明显差别 |
|
库仑效率（mg/c） |
＞25 |
|
加热减量（%） |
＜8 |
|
重 溶 性（%） |
＜8 |
|
破裂电压（V） |
＞300 |
|
离子许可浓度（ppm） |
Na+＜25、PO3-4＜100、Fe3+＜100 |
|
槽液稳定性 |
敞口搅拌1个月，各项指标正常 |
五、涂装工艺条件：
|
项 目 |
工 艺 参 数 |
|
涂装电压（V） |
50~150 |
|
涂装时间（min） |
0.5~1.5 |
|
槽液温度（℃） |
26~32 |
|
电流密度（A/m2） |
10~20 |
六、涂膜性能：
|
项 目 |
技 术 指 标 |
检测方法 |
|
膜厚（μm） |
5~25 |
GB/1764 |
|
外 观 |
平整、光滑、无缩孔 |
目 测 |
|
光泽（%） |
40～80 |
GB/T 9754 |
|
附着力（级）（划格法） |
0 |
GB/T 9286 |
|
柔韧性（mm） |
1 |
GB/T 1731 |
|
铅 笔 硬 度 |
≥2H |
GB/T 6739 |
|
冲击强度（kg.cm） |
50 |
GB/T 1732 |
|
耐酸性（50g/LH2SO4溶液） |
24小时无异常 |
HG/T3952 |
|
耐碱性（50g/LNaOH溶液) |
24小时无异常 |
HG/T3952 |
|
耐盐雾性 |
＞1000h(三元磷化,20±2μm) |
GB/T 1771 |

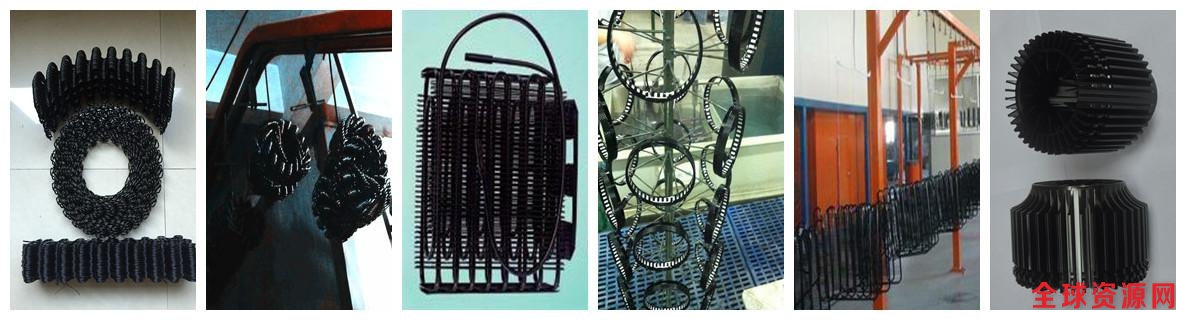

应用案例：
例：整捆电泳的产品，一般的电泳漆电泳后会产生以下两种现象：
1、 电泳成品粘结在一起很难分开；分开后则产品变形可露底；
2、 电泳薄了则电不透，里面产生露底或枯黄现象。
FY1206电泳漆则完美地解决了上述问题，不但解决了上述两个令客户极为困扰的现象，同时还为客户带来了成本降低！为客户提高了效率！
