LA-5839室外天线一体化无线网桥
外形尺寸
一、产品介绍
LA-5839是一款高性价比的远距离室外无线网桥，使用美国高通AR7240+AR9280无线方案。适应在高温、低温恶劣环境下正常运行。LA-5839双通道输出功率800MW。内建5.8G、19dbi、双极MIMO天线(水平/垂直16度)。点对点信号稳定传输7公里，净带宽90M左右，点对多点信号传输5公里。软件开启客户端模式的时候，利用系统的频率侦测功能现场周边5.8G各信道使用情况，规避干扰信道提高通讯效率。设备通过IE操作设置，支持中/英双语界面，让客户可以简单、方便、快捷的提高安装进度和降低难度。
二、特点和优势
向下兼容802.11a,向上兼容802.11n，5.8GHz工作频段，提供高达300Mbps的高速率带宽，满足传输基于TCP/IP协议的视频、语音、数据、控制信号、多媒体信息业务。
★内建天线，安装简便
★易于部署，组网灵活
★快速漫游切换机制
★支持AP、客户端模式，桥接模式（点对点或者点对多点）
★利用MAC地址识别进行组网通讯，降低网络被入侵风险
★发射功率可调，发射功率29dBm（800MW），以1dBm为步进
★接收灵敏度高、同样距离对比其他设备可以获得更好净带宽资源
★智能负载均衡，最大限度地提供无线网络容量
★运营商级高可靠稳定性
★信道频宽自动调整，最大限度利用频点资源，优化无线链路，网络传输更加稳定
★系统软件频谱扫描：扫描5GHz全频段各个讯号强度、选用干净信道，规避同频干扰的问题。
★IP工具软件：当您忘记无线设备IP地址时，可以用（IP Config）工具软件搜索设备的IP地址
★带宽管理：带宽控制以1k为单位，具有完善的QoS服务品质保障
★天线校整：WEB界面自动显示接收讯号强度，链接质量
★多重安全措施：支持WEP，WPA，WAP2和802.1x，支持国际标准的AES/TKIP
★信道自动扫描，可自动侦测本地5.8G信道的信号干扰程度，获得洁净的频率资源
★设备工业化设计、更加稳定、性能更突出
★信道干扰检测，可以扫描5.8GHz全频段，方便工程调试
★信号强度指示，方便天线校对，提高安装调试速度，缩短施工时间
★以太网供电，省去供电问题，方便设备灵活布局，减少施工量
★配置方便,管理设备操作简单
★内置看门狗功能，永久杜绝死机
★设备硬件定时重启功能，保证设备长期稳定运行
★电信级设计标准，防水、防尘、防紫外线、宽温设计，满足各种恶劣的室外环境
★系统支持中、英文双语操作，降低了调试难度
三、技术规格和参数
|
射频硬件 |
|
|
CPU |
AR7240+AR9280 |
|
内存 |
32MB |
|
NOR Flash |
8MB |
|
发射功率 |
29dBm（±2dBm） |
|
调制方式 |
OFDM: BPSK, QPSK, 16-QAM, 64-QAM |
|
接口 |
1 x 100base-TEthernetPort |
|
射频频带 |
支持HT20、HT40MHz |
|
灵敏度 |
HT20(频宽):MCS0@-94dbm HT20(频宽):MCS7@-77dbm HT40(频宽):MCS0@-93dbm HT40(频宽):MCS7@-75dbm |
|
加密类型 |
WEP、WPA、WPA-TKIP、WPA-AES、WPA2、WPA2-TKIP、WPA2-AES、802.1x |
|
安全管理 |
ACL访问控制策略 |
|
管理方式 |
Web方式管理，支持SNMP V2C,Telnet/Shell(SSH) |
|
整机功耗 |
8.5W |
|
供电方式 |
宽电压：DC18～24V POE供电 |
|
适合湿度 |
工作: 5% to 95% (无凝结) |
|
存放: Max.90% (无凝结) |
|
|
操作界面 |
支持中/英文 |
|
工作条件 |
工作：30oC to 70oC 存放：-40oC to 90oC |
|
天线参数 |
|
|
天线频宽 |
5150-5850MHz |
|
增 益 |
双极18dbi |
|
天线角度 |
H（水平）：16° |
|
前后比 |
≥25 |
|
驻波比 |
≤1.5 |
|
功率容限 |
50w |
|
阻抗 |
50欧 |
|
天线罩材质 |
防紫外线ABS |
|
固定杆直径 |
Ø40~Ø60 mm |
|
工作温度 |
-40° C to +65° C |
|
整机重量 |
1.8KG |
|
最大抗风速 |
216 Km/h |
|
整机(长*宽*高) |
270*270*70 mm |
四、应用环境
² 平安城市、道路监控、消防、部队演习、大型室外设施、小区等，利用无线组网传输技术，可以快速的搭建一个无线局域网。无线网络传输组网灵活，架设方便，能提供的网络带宽高，比传统的3G/4G传输更加稳定，延时小，能传输各种高质量的监控视频流和数据。
² 野外各种施工作业，全天候需要实现无人看管设备工作，建立一套远程的无线视频监控系统可替代人员24小时值守。
² 森林林区防火至关重要，在林区建立一套行之有效的视频监控管理极为重要，通过视频监控系统可以第一时间发现火情，并且全天候不间断工作，减少林区工作人员的巡山工作。
² 湿地自然保护区通过建立无线监控系统防止偷猎，掌握保护区内野生动植物活动情况，同时传输各种监测数据。
² 矿山、水利系统、海防监控、油田视频监控系统，监控点多、分布广，通过传统布线传输信号难施工，后期线路维护工作量大。建立无线局域网络视频监控系统，克服地理条件限制，无线布点灵活方便，链路数据高，系统稳定、功耗低、抗干扰强等优势。满足网络高清视频信号传输，系统后期扩容无需增加硬件设备。
² 建筑工地无线视频监控，工地建设已经纳入了安全管理的重点，工地从开工到结束，根据要求需要把监控信号接入到住建局的联网监控系统中。在工地建筑现场，塔吊上安装监控摄像机对施工层面进行监控是最行之有效的安装位置，塔吊上的监控信号传输到地面，如果用有线传输，受限于现场的具体情况，线路遭到破坏是常有的事，给后期的施工维护带来了很大的工作量，在工地监控里一套高效的无线网络视频监控系统，可以灵活的传输监控信号和数据等信息，提高监管效率。
² 实现多个点或者点与点之间的数据传输，完全可以实现无线数据的传输。建立一套无线数据链路，可以实现多个点或者点与点之间的上百兆净速率传输，满足各种大数据传输要求。无线传输具有保密性强、搭建灵活、系统稳定等优势。
² 支持基于5G信号上网的各种移动终端设备无线覆盖。
五、案例图片

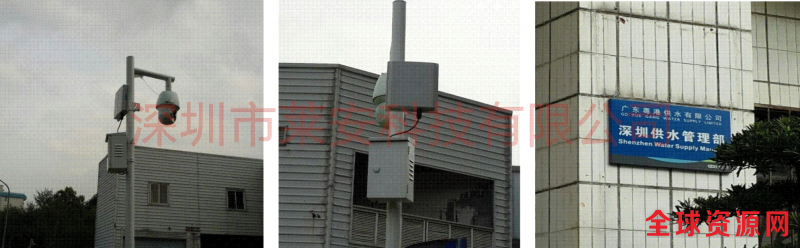

广东粤港供水有限公司无线监控系统

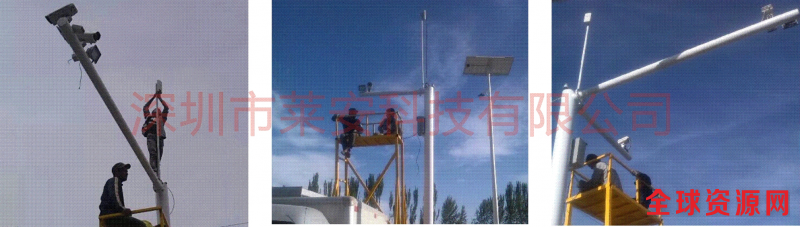

新疆喀什农村道路无线监控

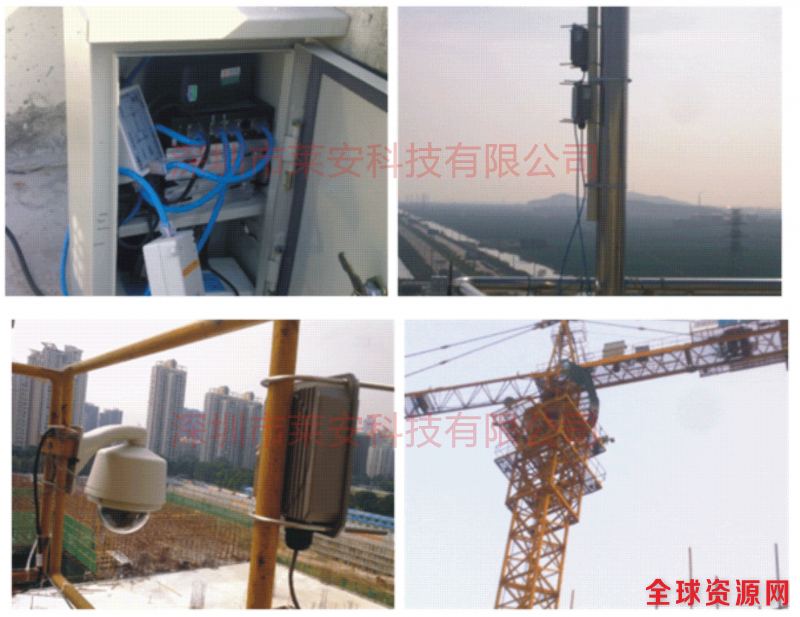

浙江台州头门港填海区域20公里无线视频监控

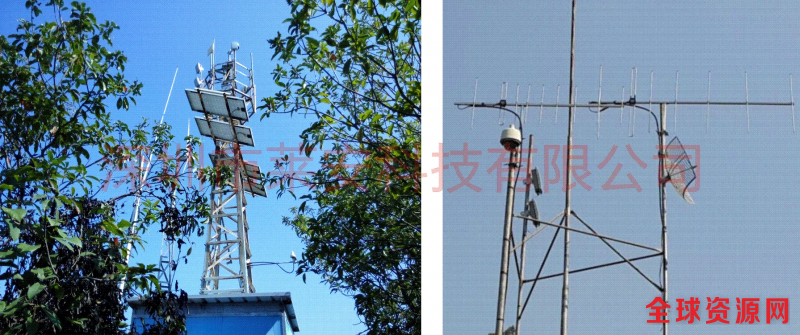

深圳马峦山郊野公园无线视频监控

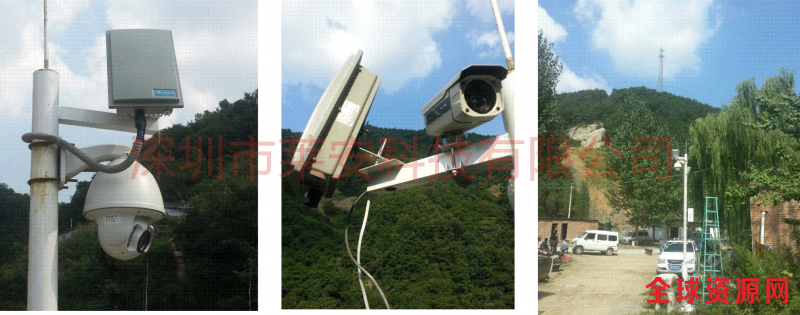

河南洛阳紫金旷业无线监控

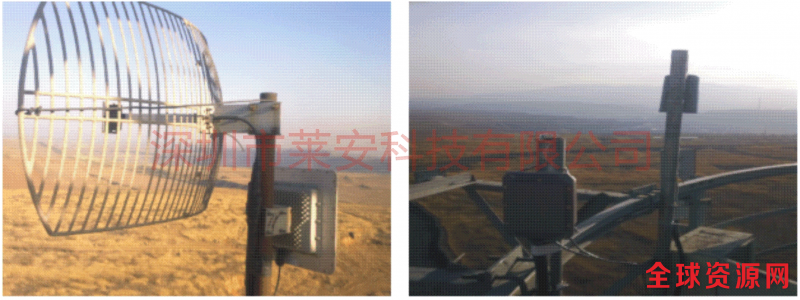

中煤集团朔州马营堡煤矿无线监控
武汉东湖开发区城管道路无线监控
