某小区想要新建一个无线监控系统，主要是针对电梯实行无线监控，由于小区是2年前新建立的高档小区，当时没有考虑监控问题，没有铺设光纤。现在人员已经入住，再挖沟做光纤会破坏小区原本的设施，业主的要求是架设无线监控系统。主要目得的将每栋楼的2部电梯信号传输到门卫保安室。
通过和客户的沟通，小区有8栋组成。每一栋的高度一致，且分布呈长方形，每栋楼有2部电梯，每个电梯一个摄像机。且预算有限，希望我们公司能配合他们尽快做出合理的电梯无线监控传输方案。
根据小区的情况，我们建议客户采用有线与无线相互结合的方式，首先每部电梯的监控通过深圳莱安无线网桥LA-5840一对一传输到楼顶，每栋楼两部电梯，用两对LA-5840分别传输到楼顶，汇集到楼顶交换机处，每栋楼安装1台深圳莱安300兆LA-5830F室外近距离无线监控设备。由于门卫楼层低，考虑到遮挡问题，需要在最考虑门口的楼层上安装2台深圳莱安LA-5830F作为中转，分别将8栋的信号接收到一个点位。在通过一套LA-5839A 发射机将所有摄像传输到监控中心，监控室只需安装一台800兆LA-5839A无线网桥接收即可。

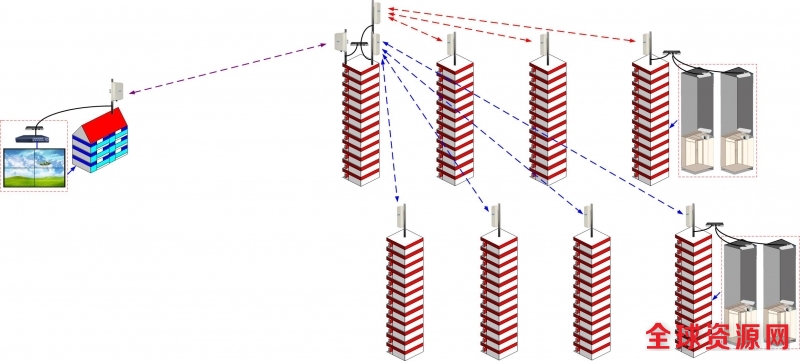

如图所示，红色和蓝色箭头分别传输到1号楼，1号楼作为中继点，通过交换机汇集后再次传输到物业管理处。总共需要9台近距离300兆LA-5830F无线传输设备和800兆LA-5839A无线数字微波。完整的将电梯的信号传输到监控中心。实现小区电梯无线监控系统。
设备配置清单：
|
编号 |
设备名称 |
规格参数 |
数量 |
单价 |
图片 |
|
1 |
LA-5840 无线数字微波 |
工作频率：5.8GHz，电梯专用无线网桥，天线,POE电源，固定配件。 |
16对 |
|
|
|
2 |
LA-5830F 无线数字微波 |
工作频率：5.8GHz,经济型室外无线传输设备，天线，POE电源 固定配件 传输距离3公里（视距环境） |
9台 |
|
|
|
3 |
LA-5839A 无线数字微波 |
工作频率：5.8GHz,大带宽专业室外无线设备，（800M带宽）天线，POE电源 固定配件 |
2台 |
|
|
|
4 |
网线 |
客户自配 |
|||
|
|
|||||
此次电梯无线监控，是秉持设备稳定和成本实惠的情况下建立的配置清单，深圳莱安科技协助客户处理各项无线监控系统。可根据客户需求定制化不同传输配置清单。需要可以联系我。
