抗地压无压风门自动无压风门使用说明书

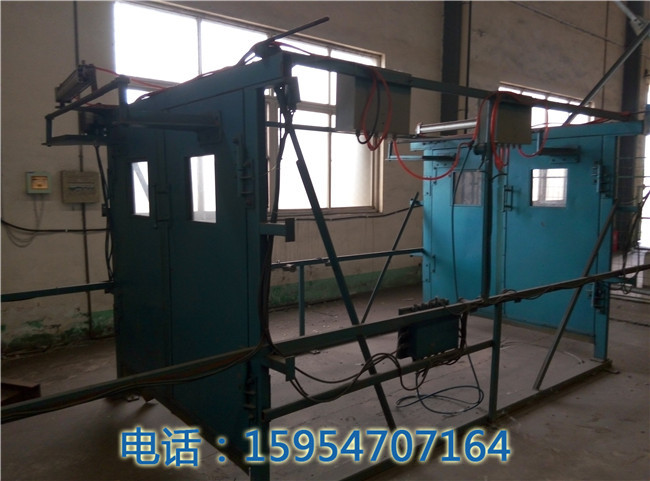

抗地压无压风门产品介绍

抗地压无压风门为钢结构风门，适用于矿井回风巷各联络巷之用，可满足风压高、低反风要求，无须再设置反向风门，一道风门可代替原正反两道风门，当无压风门中的任何一个门扇被翻开或封闭时，作为门轴的摇杆支点轴随门扇滚动，与该摇杆支点轴衔接的摇杆即为主动摇杆在高负压下用较小的力可将门平稳的打开。两扇风门联锁开动时同单扇风门开闭一样轻松便捷，安装透明窗使风门内、外具有可视性。采用定制平板式密封带的密封方式更加美观，密封更加严实。
抗地压无压风门配有自动控制装置、传感装置、电动开门机，可实现全电控自动控制。本实用新型用在矿井风压较大的地点不会产生变形漏风；开关更为灵活自由，能实现双扇风门的同向开启，同时具有双向隔风的作用，提高了便利性、可靠性和安全性

抗地压无压风门产品规格说明：

  抗地压无压风门常用宽度和高度尺寸，按照尺寸规格：1.8*2.4  1.6*2.2  1.8*2.2  1.6*2.4  2.0*2.2  2.0*2.4  2.6*2.8 3.2*2.8  3.4*2.8  3.6*3.0  3.8*3.2  3.8*3.4 ，本风门根据井下巷道不同而风门结构尺寸各异，根据用户提供外形尺寸要求制造。

抗地压无压风门工作原理：

1、根据平衡力作用，运用连杆平均机构把作用在风门上的压力，通过连杆平衡机构转化为一种内力从而得到平衡，使每道风门能轻松异向同步打开。
风门由本公司提供的风门自动控制装置、传感装置、行走开门机等实现自动控制。传动丝杠的一端是传动齿条A端，另一端是传动齿条B端，传动丝杠的中间为调整螺母，调整螺母用于调整传动齿条的长短同时两道风门之间互为闭锁，即：当 A 门打开时，B 门闭锁，不能打开；当 B 门打开时，A 门闭锁，不能打开。

2、工作描述：当有人通过风门时，设置在风门两侧的红外线传感器探头，产生低频信号，输入自动控制装置内，榜首连杆上设置有调整螺母，调整螺母的作用是调整榜首连杆的长度，用于调整风门门扇翻开或封闭视点经比较，整形、限幅、放大处理后立即转换成电信号直接控制，即电器工作，驱动电动行走开门机工作，电动开门机联接联动连杆，从而实现风门开闭。
