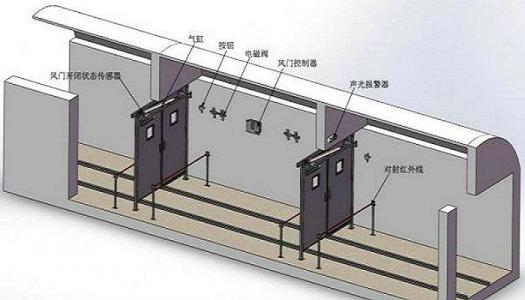

气动无压风门（煤矿井下气动风门）工作原理图

气动无压风门（煤矿井下气动风门）工作原理图

 有关气动无压风门的，类似有气控无压风门，纯气动风门，气动自动风门，光控气动风门等，它是在普通风门的基础上加装了气缸为动力输出，通过进来的气体通过气缸压力开启风门，这里面有自动和半自动之分，自动的就是可以通过感应，无需人工动手开启，半自动的，就需要人工按一下控制箱的按钮，通过连接的电脑程序，实现开启风门
     矿用气动电控无压风门就是在这种风压高，满足风向的要求，不用再设反向门，一道门可以代替正反的两道门，电动控制系统来实现开关闭锁功能。让矿工矿车行进畅通。
       矿用气动无压风门，是矿用风门中一道亮丽景色，这种风门的特点是矿井下下压较大的巷道使用的，因为如果风压很大的话，普通的手动风门开启将会非常吃力，而且会因为门的尺寸大，还会出现夹伤人的情况出现，所以在这种情况下，就要制造出不需要人力开关闭的风门，矿用气动电控无压风门就应运而生。

     气动无压风门用途：
该风门主要用于煤矿有煤（岩）或瓦*（二氧化碳）有突出性*险的巷道中。
  气动无压风门的特点：
a)门扇为钢制结构，强度大。
b)密封严密，漏风量小。
c)关闭平稳，安全可靠。
d)双向隔风，不须再设反向风门。
e)操作简便可靠，具有气动和手动两种操作功能。
f)结构简单，易维护。
g)两道风门之间可通过气动元件实现闭锁。
  气动无压风门适用条件：
无严重滴水和溅水的井上下环境；有**性气体和煤尘的矿井；有煤（岩）和瓦斯（二氧化碳）突出性危险的矿井。
  气动无压风门主要技术参数：
风门开启形式：异向同步开闭；
门扇开启角度≥90°
气源压力：0.5~0.6 Mpa
  气动无压风门门体结构：
门体主要有门框、门扇、密封材料等部分组成。门框和门扇均采用钢制焊接结构，密封材料为橡胶制品。
  气动无压风门安装调试：
气动无压风门的安装应按施工图及有关规定进行施工：
1、QFM系列气动无压风门的安装要求
(a)、安装之前需矿方所备物品有：扳手、水平仪、吊线、过木和垫片。矿方需提供气源。
(b)、要求风门铅直平整、不扭曲,关闭严密。
(c)、密封严密，开启灵活。
(d)、各气动元件使用正常，风门启闭灵活。
2、安装步骤：
(a)、先在轨道两侧适当位置凿坑。在距轨面150mm处垫铁板5找平(如果两轨面不平，以高轨面为准)。
(b)、在巷道内放置两个横木，再将门扇放上，用M16螺栓将门梁与门框固定在一起。门扇的下部用铁丝或夹板将两扇门固定在一起。
(c)、立起门扇，调整左右距离，并用水平尺调平。门梁必须水平，两扇门必须在同一个垂直面内，门扇关闭严密。
(d)、气动元件及管路的安装要按施工图及有关规定进行。首先将气动元件固定在设计位置，然后按设计接通管路调试好即可。

  注意事项
a)安装前应全面检查各部件在运输中是否有缺损。
b)风门周围应保持环境清洁、平整。
c)机车行人应遵守有关规定，不要撞击风门，无事不要在风门附近逗留。
d)定期对门体进行防锈、密封处理。
e)对气动管路及气动元件要经常检查，发现管路漏气或元件损坏要及时处理。
