ZMK-127风门全自动气动装置替代机械闭锁成趋势

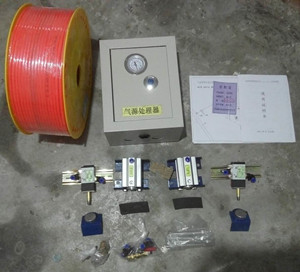

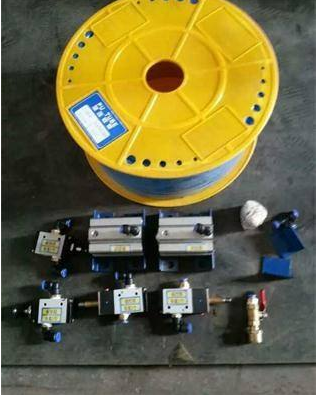

ZMK-127全自动气动装置是利用煤矿井下压缩空气为动力源，适用于单扇或双扇、行人、行车或人车共用风门等设施处半自动控制，可同时控制两道或三道风门。该装置采用纯气动控制方式，无需电源接入，特别适合对电源接入有限制或瓦斯含量高的矿井，安装方便，便于维护，动作灵活，安全可靠。
ZMK-127型全自动气动装置适用于煤矿井下双扇无压风门、单扇风门、行人、行车或人车共用风门等设施处全自动控制，可控制两道或三道风门。
本装置用PLC自动控制系统，采用红外传感器作为监视器，并兼有语言报警，保证行人和车辆顺利、安全通过。2、控制功能：控制器接收到红外传感器接收器发来的信号，识别后，控制执行机构（气缸、油缸）动作，打开风门；延时7秒后（经PLC可调），自动控制执行机构动作，关闭风门。3、闭锁功能：当互为连锁的两道风门其中任意一道打开时，控制器控制执行机构闭锁另一道风门，使之不能开启；当打开风门关闭后，控制器自动解锁。4、手动解锁功能：当出现故障时按下复位按钮，整个控制系统停止工作，此时风门可以手动推开。当故障排除后按下置位按钮，控制系统恢复正常工作。5、语音提示功能：风门打开时，控制器应控制声光报警箱提示语音信号。
KXJ0.2/127型矿用隔爆兼本安型风门控制器
1.额定工作电压：AC 127V
2.额定功率：40W
3.本安参数：U0：DC12.5V，I0：1A
KXB12矿用本安型声光报警箱
1.额定工作电压：DC 12V
2.音响响度：不小于85dB
3.光信号可见距离20米
GUG8型矿用本安型红外传感器
1.额定工作电压：DC 12.5V
2.感应距离：≤8m
3.本安参数：Ui: DC12.5V Ii:10mA（发送器） Ii:30mA（接收器）
GUC15型矿用本安型位置传感器
1.额定工作电压：DC 12V
2.接点容量：DC12.5V/1A
3.有效感应距离：≤15㎜
AHS-12矿用本安型控制按钮
1.额定工作电压：DC 12V
2.额定工作电流：≤5mA
3.按钮为常开式
CFHC10-0.8矿用本安型气动电磁阀
1.额定工作电压：DC 12V
2.额定工作电流：≤266mA
3.输入气压：0.2 ～0.8MPa
主要特点：
1、采用压缩空气为动力源，通过手动操作气控按钮实现对风门的半自动化控制；
2、由气动元件组成，无需电源接入，不存在失爆隐患，维护/维修简单、方便，成本大大减少，安全性能大大提高；
3、结构紧凑，外观美观，功能可靠，故障率低；投资少，安全简单，维护方便；
4、通过系统内逻辑气路设定，两道风门具有互相闭锁功的能，即：同一时间内只能开启一道风门，并且执行关门优先原则，可防止通风短路；
5、风门启闭为速度可调，可根据现场实际情况对风门开关速度进行调整；
6、无压风时，装置内自动泄压，可手动启闭风门。
7、另配有一种特殊按钮：红色远程复位按钮为忘记关闭远处风门时，操作它可就近关闭。
风门全自动气动装置在实际应用中也是比价方便，就像是现在很多家庭改装的指纹锁一样，这在矿井中应该会成为以后的趋势。
