BJ41W夹套保温截止阀上海首龙【TC品牌】

点击图片查看原图

品牌：	TC
单价：	面议
起订：	1 件
供货总量：
发货期限：	自买家付款之日起 3 天内发货
所在地：	上海
有效期至：	长期有效
最后更新：	2024-01-11 14:51

公司基本资料信息

上海首龙阀门有限公司
通过认证 [诚信档案]
联系人王工(先生) 经理
会员 [当前离线] [加为商友] [发送信件]
邮件famen123@126.com
电话021-61246982
手机13918712698
地区上海
地址上海市金山区

产品详细说明

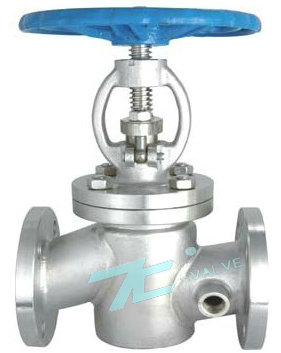

夹套保温直通式截止阀上海首龙【TC品牌】

产品型号：BJ41W

产品口径：DN15 ~ 250mm
产品压力：1.6MPa~ 6.4MPa
产品材质：铸钢|不锈钢、等
一、夹套保温直通式截止阀产品特点：
夹套保温直通式截止阀主要用于石油，化工，冶金，制药等各类系统中，以输送常温下会凝固的高粘度介质。该系统阀门的夹套焊装于阀门的两法兰之间，阀门的侧面，底部设置由夹套的连接口。由于增加了夹套，此种阀门的连接法兰尺寸要比同一规格普通截止阀的连接法兰大一到两个规格，但结构长度与同规格的阀门相同，夹套中可自由地流过蒸汽或其它热的保温介质，确保粘稠介质可以顺畅地流过阀门。
二、夹套保温直通式截止阀主要性能规范：

型号	公称压力PN（MPa）	试验压力		适用温度	适用介质	保温套压力（MPa）
型号	公称压力PN（MPa）	壳体	密封	适用温度	适用介质	保温套压力（MPa）
BJ41W-16P、R、C	1.6	2.4	1.8	≤350	硝酸类	≤1.0
BJ41W-25P、R、C	2.5	3.8	2.8	≤350	硝酸类	≤1.0

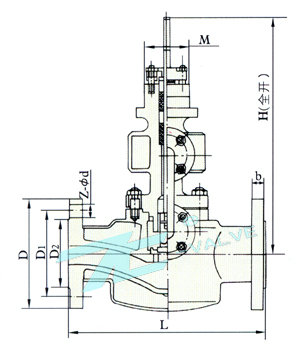

三、夹套保温直通式截止阀主要外形连接尺寸：

型号	公称通径DNmm	尺寸
型号	公称通径DNmm	L	D	D1	D2	B-f	Z-Φd	H	Do	2-G
W PBJ41 -16R H C	15	130	95	65	45	16-2	4-14	170	170	3/8
	20	150	105	75	55	16-2	4-14	190	190	3/8
	25	160	115	85	65	16-2	4-14	205	205	3/8
	32	180	135	100	78	18-2	4-18	270	270	1/2
	40	200	145	110	85	18-3	4-18	310	310	1/2
	50	230	160	125	100	18-3	4-18	358	358	1/2
	65	290	180	145	120	18-3	4-18	373	373	1/2
	80	310	195	160	135	20-3	8-18	435	435	1/2
	100	350	215	180	155	20-3	8-18	500	500	1/2
	125	400	245	210	185	22-3	8-18	614	614	1/2
	150	480	280	240	210	24-3	8-23	674	674	1/2
	200	600	335	295	264	26-3	12-23	818	818	1/2
	250	730	405	355	320	30-3	12-25	949	969	1/2

型号	公称通径DNmm	尺寸
型号	公称通径DNmm	L	D	D1	D2	B-f	Z-Φd	H	Do	2-G
W PBJ41 -25R H C	15	130	95	65	45	16-2	4-14	233	120	3/8
	20	150	105	75	55	16-2	4-14	275	140	3/8
	25	160	115	85	65	16-2	4-14	285	160	3/8
	32	180	135	100	78	18-2	4-18	302	180	1/2
	40	200	145	110	85	18-3	4-18	355	200	1/2
	50	230	160	125	100	20-3	4-18	362	240	1/2
	65	290	180	145	120	22-3	8-18	400	280	1/2
	80	310	195	160	135	22-3	8-18	430	320	1/2
	100	350	230	190	160	24-3	8-18	465	360	1/2
	125	400	270	220	188	28-3	8-23	550	400	1/2
	150	480	300	250	218	30-3	8-25	700	400	1/2
	200	600	360	310	278	34-3	12-25	780	450	1/2
	250	730	425	370	335	36-3	12-30	900	550	1/2

型号	公称通径DNmm	尺寸
型号	公称通径DNmm	L	D	D1	D2	D6	B-f	Z-Φd	H	2-G
W PBJ41 -40R H C	15	130	95	65	45	40	16-2	4-14	233	3/8
	20	150	105	75	55	51	16-2	4-14	275	3/8
	25	160	115	85	65	58	16-2	4-14	285	3/8
	32	180	135	100	78	66	18-2	4-18	302	1/2
	40	200	145	110	85	76	18-3	4-18	355	1/2
	50	230	160	125	100	88	20-3	4-18	370	1/2
	65	290	180	145	120	110	22-3	8-18	408	1/2
	80	310	195	160	135	121	22-3	8-18	436	1/2
	100	350	230	190	160	150	24-3	8-23	475	1/2
	125	400	270	220	188	176	28-3	8-25	558	1/2
	150	480	300	250	218	204	30-3	8-25	720	1/2
	200	600	375	320	282	260	38-3	12-30	800	1/2

型号	公称通径DNmm	尺寸
型号	公称通径DNmm	L	D	D1	D2	D6	B-f	Z-Φd	H	2-G
W PBJ41 -64R H C	15	170	105	75	55	55	18-2	4-14	240	3/8
	20	190	125	90	68	68	20-2	4-14	280	3/8
	25	210	135	100	78	78	22-2	4-14	290	3/8
	32	230	150	110	82	82	24-2	4-18	325	1/2
	40	260	165	125	95	95	24-3	4-18	360	1/2
	50	300	175	135	105	105	26-3	4-18	410	1/2
	65	340	200	160	130	130	28-3	8-18	430	1/2
	80	380	210	170	140	140	30-3	8-18	465	1/2
	100	430	250	200	168	168	32-3	8-18	537	1/2
	125	500	295	240	202	202	36-3	8-23	630	1/2
	150	550	340	280	240	240	38-3	8-25	790	1/2
	200	650	405	345	300	300	44-3	12-25	910	1/2
