阻爆燃型管道阻火器_介绍特点分类使用_上海首龙【TC品牌】
产品型号：GZW-1
产品口径：DN50 ~250mm
产品压力：1.6mpa
产品材质：铸钢|不锈钢、等
GZW-1阻爆燃型管道阻火器简介:
阻爆燃型管道阻火器工作原理：
GZW-1阻爆燃型管道阻火器，又名GZW-1管道阻火器，是用来阻止易燃气体和易燃液体蒸汽的火焰向外蔓延的安全装置。设计阻火内件时，是根据不同混合气体的介质、气体的组分、压力降、长径比、弯头数量来设计MESG值并达到一定阻火速度值的有规则填料。当火焰进入阻火器后，被有规则的阻火元件切割成许多细小的火焰流，由于传热的作用和器壁效应，进入的气体被冷却，使冷却的气体达不到着火温度，没有着火温度就不能形成燃烧，最终使火焰流猝灭，从而达到阻火目的。
阻爆燃型管道阻火器零部件材料：
阀体材料 | 碳钢WCB、不锈钢304、316、 |
阻火芯件材料 | 不锈钢防爆阻火波纹板 |
密封件材料 | 耐油石棉橡胶、四氟PTFE |
环境温度 ℃ | ≤480 |
公称压力(MPa) | 0.6~5.0 |
防爆级别 | BS5501:ⅡA、ⅡB、ⅡC |

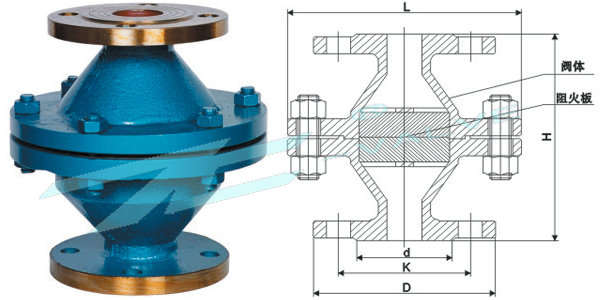

阻爆燃型管道阻火器外形连接尺寸：
型 号 | 口 径 | PN MPa | GZW-1管道阻火器外形尺寸（mm） | 螺 栓 | ||||
K | D | DL | L | 数量(KG) | 螺纹 | |||
GZW-20 | DN20 | 1.6 | 75 | 105 | 195 | 200 | 4 | M12 |
GZW-25 | DN25 | 85 | 115 | 195 | 200 | 4 | M12 | |
GZW-40 | DN40 | 110 | 150 | 245 | 240 | 4 | M16 | |
GZW-50 | DN50 | 125 | 165 | 245 | 240 | 4 | M16 | |
GZW-80 | DN80 | 160 | 200 | 280 | 250 | 8 | M16 | |
GZW-100 | DN100 | 180 | 220 | 335 | 260 | 8 | M16 | |
GZW-150 | DN150 | 240 | 285 | 460 | 360 | 8 | M20 | |
GZW-200 | DN200 | 295 | 340 | 520 | 420 | 12 | M20 | |
GZW-250 | DN250 | 355 | 405 | 580 | 430 | 12 | M24 | |
GZW-300 | DN300 | 410 | 460 | 705 | 450 | 12 | M24 | |
GZW-600 | DN600 | 770 | 840 | 1120 | 580 | 20 | M33 | |
阻爆燃型管道阻火器的保养与维修:
为了确保阻火器的性能达到安全使用目的,对阻火器应定期检查、保养。
1、阻火器每半年检查一次，检查阻火层芯子是否堵塞、变形、腐蚀等。
2、发现被堵塞的阻火层芯子应清洗干净，确保芯子上的每个孔眼畅通，对于变形和腐蚀的阻火层应更换。
3、重新安装阻火层芯子时，应保证结合面严密不得漏气。
