内螺纹针型阀_介绍特点分类使用_上海首龙【TC品牌】
产品型号:MN-1
产品口径:DN6 ~25mm
产品压力:1.6mpa-4.0mpa
产品材质:铸钢|不锈钢、等
内螺纹针型阀简介:
内螺纹针型阀产品参数:
1. 制造标准:ASME B16.34-2004
2. 连接形式: 内外螺连接(NPT,G,Rc,Rp…)
3. 结构特征:锥面密封,旋塞提升式
4. 阀门检验和试验: API 598
5. 公称压力:≤10000Psi
6. 适用温度:-29℃~+538℃
7. 适用介质:水,汽,油及有腐蚀性和非腐蚀性气体等
8. 公称通径:DN6,DN10,DN15,DN20,DN25…

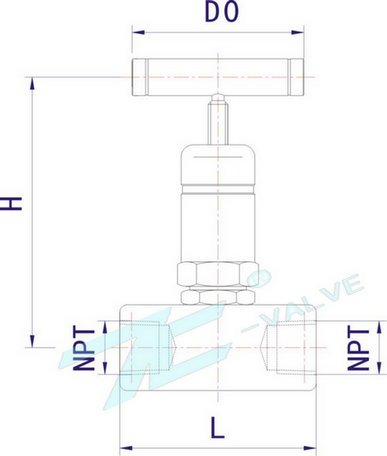

内螺纹针型阀尺寸表:
货号 | 公称通径 DN | NPT | H | L | D0 |
MN-1-1 | DN6 | 1/4” | 82 | 57 | 57 |
MN-1-2 | DN10 | 3/8” | 82 | 57 | 57 |
MN-1-3 | DN15 | 1/2” | 90 | 68 | 63 |
MN-1-4 | DN20 | 3/4” | 110 | 80 | 70 |
MN-1-5 | DN25 | 1” | 130 | 90 | 89 |
欢迎新老客户来电来函。021-61246982 邮箱:famen123@126.com
