GD-J高真空挡板阀 TC品牌
产品型号：GD-J
产品口径：DN10mm-DN300mm
产品压力 1.0MPa-1.6MPa力：
产品材质：铸钢|不锈钢
GD-J高真空挡板阀简介：
GD-J高真空挡板阀(又称角阀)是用于真空系统中用来切断或接通气流之用。传动部件采用螺杆传动升降阀板，动作轻巧、工作可靠。GD-J为角通型式,GD-S为带预抽口的三通型式。适用的工作介质为空气、非腐蚀性及不含颗粒灰尘的气体。
GD-J高真空挡板阀主要技术性能表：
适用范围(Pa) | 2x105～1.3x10-4 |
阀门漏率(Pa.L/S) | ≤1.3x10-6 |
介质温度（℃） | -25～+80(密封材料为丁腈橡胶) |
安装位置 | 任意 |

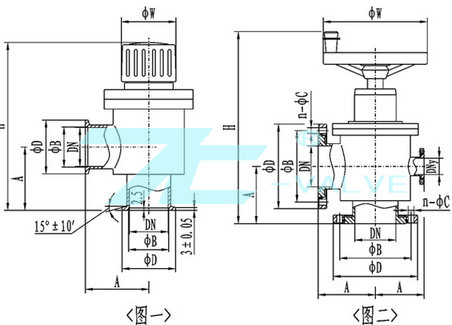

GD-J高真空挡板阀(图一)(KF)连接及外形尺寸表：
型号 | 通径(DN) | ΦD | ΦB | H | A | ΦW | 法兰标准 | |
GD-J10/KF | 10 | 30 | 12.2 | 122 | 30 | 36 | GB4982 | |
GD-J16/KF | 16 | 30 | 17.2 | 132 | 40 | 36 | ||
GD-J25/KF | 25 | 40 | 26.2 | 158 | 50 | 50 | ||
GD-J40/KF | 40 | 55 | 41.2 | 180 | 65 | 56 | ||
GD-J50/KF | 50 | 75 | 52.2 | 278 | 70 | 100 | / |
型号 | 通径(DN) | ΦD | ΦB | H | A | ΦW | n-ΦC | DNy(预抽口) | 法兰标准 |
GD-J50 | 50 | 110 | 90 | 278 | 70 | 100 | 4-Φ9 | / | GB/T6070 |
GD-J63 | 63 | 130 | 110 | 390 | 88 | 160 | |||
GD-J80 | 80 | 145 | 125 | 432 | 88 | 8-Φ9 | |||
GD-J100 | 100 | 165 | 145 | 460 | 108 | ||||
GD-J(S)150 | 150 | 220 | 195 | 636 | 138 | 200 | 8-Φ11 | DN40(GB4982) | JB919 |
GD-J(S)160 | 160 | 225 | 200 | 636 | 138 | GB/T6070 | |||
GD-J(S)200 | 200 | 285 | 260 | 788 | 200 | 12-Φ11 | DN50(GB/T6070) | ||
GD-J(S)250 | 250 | 335 | 310 | 820 | 208 | 250 | DN63(GB/T6070) | ||
GD-J(S)300 | 300 | 380 | 350 | 980 | 250 | 8-Φ14 | DN80(GB/T6070) | JB919 |
