DDC-JQ电磁真空带充气阀 TC品牌
产品型号：DDC-JQ
产品口径：DN16~DN80mm
产品压力：1.0MPa-1.6MPa
产品材质：铸钢|不锈钢
DDC-JQ电磁真空带充气阀简介：
DDC-JQ电磁真空带充气阀是安装在机械式真空泵上的专用阀门。阀门与泵接在同一电源上，泵的开启与停止直接控制了阀的开启与关闭。当泵停止工作或电源突然中断时，阀能自动将真空系统封闭，并将大气通过泵的进气口充入泵腔，避免泵油返流污染真空系统。适用的工作介质为空气及非腐蚀性气体。
DDC-JQ电磁真空带充气阀主要技术性能表：
| 适用范围(Pa) | 105～1x10-2 |
| 阀门漏率(Pa.L/S) | ＜6.7x104 |
| 适用温度(℃) | -25～+50 |
| 线圈温升(℃) | ≤65 |
| 开闭时间(S) | ≤3 |
| 电源电压(V/Hz) | 220±10%/50 |
| 法兰标准 | JB919 |

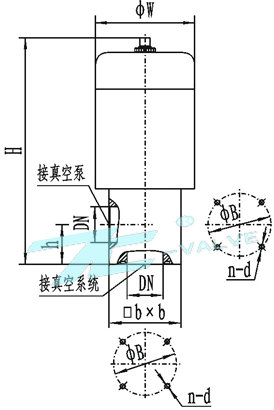

DDC-JQ电磁真空带充气阀连接及外形尺寸 注：快卸及活套法兰连接方式请参阅DDC-JQ-B系列电磁真空带充气阀(内有DN100规格)
| 型号 | 通径(DN) | ΦW | ΦB | H | h | bxb | n-d | 匹配机械泵型号 |
| DDC-JQ16A | 16 | 68 | 42 | 176 | 28 | 48x48 | 4-M5 | 2XZ-0.5/1 |
| DDC-JQ25A | 25 | 82 | 55 | 199 | 35 | 58x58 | 4-M6 | 2XZ-2/4 |
| DDC-JQ32 | 32 | 92 | 64 | 226 | 40 | 68x68 | 4-M6 | 2XZ-4 |
| DDC-JQ40 | 40 | 110 | 70 | 245 | 44 | 80x80 | 4-M6 | 2XZ-8 |
| DDC-JQ50A | 50 | 125 | 90 | 290 | 56 | 95x95 | 4-M8 | 2X-15 |
| DDC-JQ65 | 65 | 135 | 105 | 320 | 65 | 115x115 | 4-M8 | 2X-30A |
| DDC-JQ80 | 80 | 165 | 125 | 367 | 75 | 140x140 | 4-M8 | 2X-70A |
