GDC-Q5电磁高真空挡板阀 TC品牌
产品型号：GDC-Q5/GDC-5
产品口径：DN5mm
产品压力：1.0MPa-1.6MPa
产品材质：铸钢|不锈钢
GDC-Q5/GDC-5电磁高真空挡板阀简介：
GDC-Q5型电磁高真空带充气阀连接在高低真空系统上，该阀通电阀板打开，同时封闭充气口，将P、A端管路接通；断电时阀板关闭，切断P、A端管路，保证系统的真空度，同时打开充气口，通过F端向A端充气。
GDC-5型电磁高真空挡板阀连接在高低真空管路上，用来接通或切断真空系统的气流。
GDC-Q5型、GDC-5型真空阀适用的工作介质为洁净的空气和非腐蚀性气体。
GDC-Q5/GDC-5电磁高真空挡板阀主要技术性能表：
型号 | GDC-Q5 | GDC-5 |
通径（DN） | 5 | |
适合范围（Pa） | 105～6.7x10-4 | |
阀门漏率(Pa.L/S) | ≤1.3x10-4 | |
电源电压（V/Hz） | 220/50 | |
线圈温升（℃） | ≤65 | |
安装位置 | 任意 | |
连接标准 | 1）GB4982；2）焊接式连接 | |

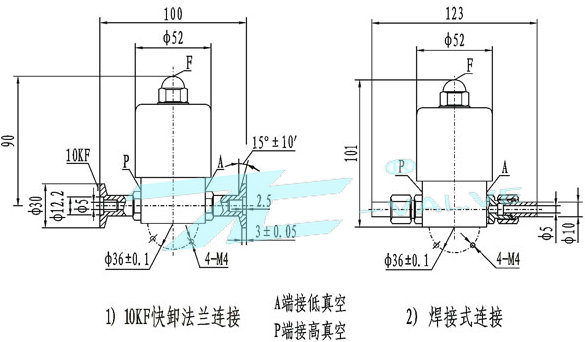

GDC-Q5/GDC-5电磁高真空挡板阀连接及外形尺寸图：
