TC品牌 英标常闭气动隔膜阀
产品型号：EG6B41J
产品口径：DN20mm-DN200mm
产品压力：1.0MPa-1.6MPa
产品材质：铸钢|不锈钢
英标常闭气动隔膜阀简介：
气动隔膜阀的流量特性是指介质流过阀门的相对流量与位移(阀门的相对开度)间的关系，理想流量特性主要有直线、等百分比(对数)、抛物线和快开等4种，特性曲线和阀芯形状。常用的理想流量特性只有直线、等百分比(对数)、快开三种。抛物线流量特性介于直线和等百分比之间，一般可用等百分比特性来代替，而快开特性主要用于二位调节及程序控制中，因此气动隔膜阀特性的选择实际上是直线和等百分比流量特性的选择。
英标常闭式气动隔膜阀主要参数表：
型号 | 公称压力 | 试验压力PS（Mpa） | 适用介质 | 工作温度（℃） | |
EG6B41WJFS-6 | 0．6 | 0．9 | 0．66 | W．非腐蚀性流体 | ≤100 |
EG6B41WJFS-10 | 1．0 | 1．5 | 1．1 | ||
EG6B41WJFS-16 | 1．6 | 2．4 | 1．76 | ||

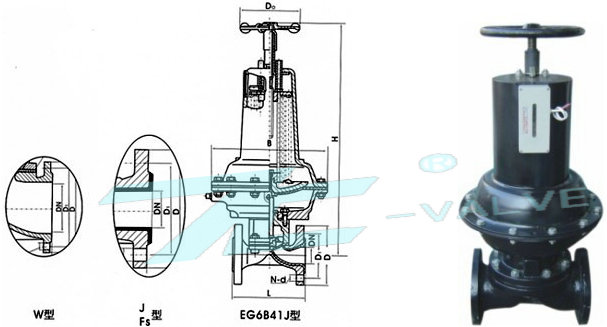

英标常闭式气动隔膜阀外形连接尺寸及重量：
型号 | 公称通径 | 尺寸（mm） | 气动装置 | 质量 | |||||||||||
L | f | D1 | D | D0 | n-d | H | B | 代号 | 耗气量（cm3） | 气源压力（MPa） | 气源接头（in） | ||||
J型 | W型 | ||||||||||||||
EG6B41WJFS-16 | 20 | 121 | 117 | 2 | 75 | 105 | 120 | 4-13．5 | 168 | 61 | 163．87 | 0．3 | 1/8 | 7．2 | |
25 | 131 | 127 | 2 | 85 | 115 | 120 | 4-13．5 | 394 | 168 | 61 | 196．65 | 0．3-0．4 | 1/8 | 8．9 | |
32 | 150 | 146 | 2 | 100 | 140 | 120 | 4-17．5 | 400 | 168 | 61 | 229．4 | 0．3-0．4 | 1/8 | 10．6 | |
40 | 163 | 159 | 2 | 110 | 150 | 165 | 4-17．5 | 485 | 260 | 62 | 1425．7 | 0．3-0．4 | 1/4 | 19．5 | |
50 | 194 | 190 | 2 | 125 | 165 | 165 | 4-17．5 | 635 | 318 | 63 | 2284．1 | 0．3-0．4 | 1/4 | 34．9 | |
EG6B41WJFS-10 | 65 | 220 | 216 | 2 | 145 | 185 | 165 | 4-17．5 | 650 | 318 | 63 | 3048 | 0．3-0．4 | 1/4 | 39．9 |
80 | 258 | 254 | 2 | 160 | 200 | 165 | 8-17．5 | 660 | 318 | 63 | 3244．7 | 0．4-0．5 | 1/4 | 51．9 | |
100 | 309 | 305 | 2 | 180 | 220 | 280 | 8-17．5 | 816 | 425 | 64 | 6964．5 | 0．4-0．5 | 3/8 | 93．2 | |
125 | 362 | 356 | 3 | 210 | 250 | 280 | 8-17．5 | 825 | 425 | 64 | 7439．7 | 0．4-0．5 | 3/8 | 105．3 | |
150 | 412 | 406 | 3 | 240 | 285 | 310 | 8-22 | 1013 | 549 | 65 | 14912 | 0．5 | 3/8 | 184．5 | |
EG6B41WJFS-6 | 200 | 529 | 521 | 4 | 295 | 340 | 483 | 8-22 | 1300 | 749 | 66 | 49161 | 0．5 | 1/2 | 407．4 |
