英标隔膜阀 上海首龙【TC品牌】
产品型号：EG41J
产品口径：DN20mm-DN300mm
产品压力：1.0MPa-1.6MPa
产品材质：铸钢|不锈钢
英标隔膜阀简介：
英标衬胶、衬氟隔膜阀的原理是阀体内的反调节，当入口处压力加大时，自动减小通径，减少流量的变化，反之亦然。如果反接，这套调节系统就不起作用。而且起调节作用的阀片，是有方向性的，反向的压力甚至可以减少甚至封闭流量。 既然安装隔膜阀是为了更好的供暖，就不存在反装的问题。如果是反装，就是人为的错误，当然就会纠正。工作原理是通过改变阀芯与阀座的间隙（即开度），改变流体流经阀门的流通阻力，达到调节流量的目的。隔膜阀相当于一个局部阻力可以改变的节流元件，对不可压缩流体，由流量方程式可得。
Kv为直流式衬胶隔膜阀的阀门系数。它的定义是：当直流式衬胶隔膜阀前后差压为1bar（约1kgf/cm2）时，流经隔膜阀的流量值（m3/h）。直流式衬胶隔膜阀全开时的阀门系数相当于普通阀门的流通能力。如果平衡阀开度不变，则阀门系数Kv不变，也就是说阀门系数Kv由开度而定。通过实测获得不同开度下的阀门系数，隔膜阀就可做为定量调节流量的节流元件。
英标隔膜阀性能规范表：
型号 | 公称压力 | 试验压力PS(Mpa) | 适用介质 | 工作温度(℃) | |
壳体试验 | 密封试验 | ||||
EG41J-6 | 0．6 | 0．9 | 0．66 | W．非腐蚀性流体 | ≤100 |
EG41J-10 | 1．0 | 1．5 | 1．1 | ||
EG41J-16 | 1．6 | 2．4 | 1．76 | ||
G41J-6 | 0．6 | 0．9 | 0．66 | ||
G41J-10 | 1．0 | 1．5 | 1．1 | ||

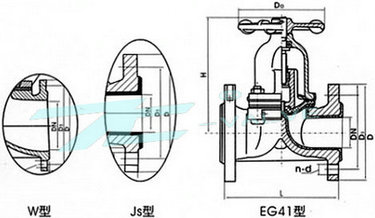

EG41J英标隔膜阀外形连接尺寸及重量：
型号 | 公称通径 | 尺寸 | 质量(㎏) | |||||||
J型 | W型 | f | D1 | D | D0 | n-d | H | |||
EG41WJFS-16 | 20 | 121 | 117 | 2 | 75 | 105 | 70 | 4-13．5 | 92 | 3 |
25 | 131 | 127 | 2 | 85 | 115 | 83 | 4-13．5 | 96 | 4 | |
32 | 150 | 146 | 2 | 100 | 140 | 114 | 4-17．5 | 131 | 6．5 | |
40 | 163 | 159 | 2 | 110 | 150 | 114 | 4-17．5 | 142 | 7．5 | |
50 | 194 | 190 | 2 | 125 | 165 | 150 | 4-17．5 | 167 | 10．5 | |
65 | 220 | 216 | 2 | 145 | 185 | 165 | 4-17．5 | 203 | 17．5 | |
80 | 258 | 254 | 2 | 160 | 200 | 230 | 8-17．5 | 216 | 25 | |
100 | 309 | 305 | 2 | 180 | 220 | 280 | 8-17．5 | 270 | 36 | |
125 | 362 | 356 | 3 | 210 | 250 | 280 | 8-17．5 | 319 | 47 | |
150 | 412 | 406 | 3 | 240 | 285 | 368 | 8-22 | 365 | 73 | |
200 | 529 | 521 | 4 | 295 | 340 | 483 | 8-22 | 462 | 142 | |
250 | 641 | 635 | 4 | 350 | 395 | 12-22 | ||||
300 | 757 | 749 | 4 | 400 | 445 | 12-22 | ||||
EG41WJFS-10 | 20 | 121 | 117 | 2 | 75 | 105 | 70 | 4-13．5 | 92 | 3 |
25 | 131 | 127 | 2 | 85 | 115 | 83 | 4-13．5 | 96 | 4 | |
32 | 150 | 146 | 2 | 100 | 140 | 114 | 4-17．5 | 131 | 6．5 | |
40 | 163 | 159 | 2 | 110 | 150 | 114 | 4-17．5 | 142 | 7．5 | |
50 | 194 | 190 | 2 | 125 | 165 | 150 | 4-17．5 | 167 | 10．5 | |
65 | 220 | 216 | 2 | 145 | 185 | 165 | 4-17．5 | 203 | 17．5 | |
80 | 258 | 254 | 2 | 160 | 200 | 230 | 8-17．5 | 216 | 25 | |
100 | 309 | 305 | 2 | 180 | 220 | 280 | 8-17．5 | 270 | 36 | |
125 | 362 | 356 | 3 | 210 | 250 | 280 | 8-17．5 | 319 | 47 | |
150 | 412 | 406 | 3 | 240 | 285 | 368 | 8-22 | 365 | 73 | |
200 | 529 | 521 | 4 | 295 | 340 | 483 | 8-22 | 462 | 142 | |
EG41WJFS-6 | 125 | 362 | 356 | 3 | 210 | 250 | 280 | 8-17．5 | 319 | 47 |
150 | 412 | 406 | 3 | 240 | 285 | 368 | 8-22 | 365 | 73 | |
200 | 529 | 521 | 4 | 295 | 340 | 483 | 8-22 | 462 | 142 | |
250 | 641 | 635 | 4 | 350 | 395 | 12-22 | ||||
300 | 757 | 749 | 4 | 400 | 445 | 12-22 | ||||
