三通保温旋塞阀【TC品牌】 13918712698
产品型号：BX44-1.0P/C
产品口径：DN20-DN300
产品压力：1.0MPa
产品材质：不锈钢|铸钢
三通保温旋塞阀简介：
由于旋塞阀密封面之间运动带有擦拭作用，而且在全启时可以完全防止与流动介质的接触，故通常也能用于带悬浮颗粒的介质；旋塞阀的另一个重要特性时它易于适应多通道结构，以致一个阀门可以获得两个、三个，甚至四个不同的流道，这样可以简化管道系统的设计，用一个替代几个阀，减少阀门的用量以及设备中需要 的一些连接配件。
旋塞阀广泛的应用于油田和气田的开采、输送和精练设备中；同时也广泛地应用于石油化工、化工、天然气、液化石油气、煤气、暖通行业以及食品工业、制药工业系统中。
无润滑式带衬套地旋塞阀，应用于石油化工、化工等行业，尤其用在不允许适用润滑剂地介质中。
三通保温旋塞阀主要性能规范表：
型号 | 公称压力 | 试验压力PS（MPa） | 工作压力 | 适用介质 | 工作温度 | |
壳体 | 密封 | |||||
BX44W-1.0P | 1.0 | 1.5 | 1.1 | 1.0 | 硝酸类等 | ≤250 |
BX44W-1.0C | 1.0 | 1.5 | 1.1 | 1.0 | 非腐蚀、弱腐蚀 | ≤200 |
三通保温旋塞阀主要材料表：
零件名称 | 阀体、塞子 | 填料 |
BX44W-1.0P | 不锈钢 | 石墨盘根+304 |
BX44W-1.0C | 铸钢 |

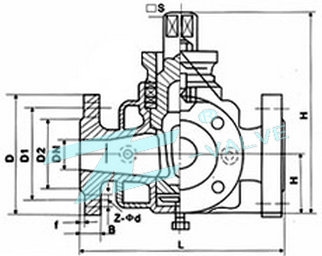

三通保温旋塞阀主要外形和连接尺寸表：
口径（DN） | L | D | D1 | D2 | z-φd | |
20 | 145 | 150 | 105 | 75 | 55 | 4╳14 |
25 | 145 | 160 | 115 | 85 | 65 | 4╳14 |
32 | 165 | 190 | 135 | 100 | 78 | 4╳18 |
40 | 180 | 200 | 145 | 110 | 85 | 4╳18 |
50 | 200 | 220 | 160 | 125 | 100 | 4╳18 |
65 | 220 | 280 | 180 | 145 | 120 | 4╳18 |
80 | 250 | 300 | 195 | 160 | 135 | 4╳18 |
100 | 300 | 340 | 215 | 180 | 155 | 8╳18 |
125 | 350 | 245 | 210 | 185 | 8╳18 | |
150 | 400 | 280 | 240 | 210 | 8╳23 | |
200 | 450 | 335 | 295 | 265 | 8╳23 | |
250 | 530 | 390 | 350 | 320 | 12╳23 | |
300 | 580 | 440 | 400 | 368 | 12╳23 | |
