精小型气动薄膜调节角阀 上海首龙【TC品牌】
精小型气动薄膜调节角阀简介：
ZJHJ精小型气动薄膜调节角阀采用顶部导向结构，配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压力损失小、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体等介质的工艺参数如压力、流量温度、液位保持在给定值。特别适用于允许泄漏量小，阀前后压差不大的高粘度，含有悬浮物和颗粒状物质流体的调节，可避免结焦、堵塞、便于自净与清洗的场合。
一、精小型气动薄膜调节角阀阀体：
形 式：角形单座铸造阀
公称通径：20-300mm
公称压力：PN1.6 4.0 6.4MPa
连接形式：法兰按JB78-59 JB79-59
材 料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mn2Ti
二、精小型气动薄膜调节角阀上阀盖：
常温型：-20~+200℃
散热型：-40~+450℃
压盖形式：螺栓压紧式
填 料：V型聚四氟乙烯填料，柔性石墨、不锈钢波纹管。
三、精小型气动薄膜调节角阀阀内组件：
阀芯型式： 上导向单座柱塞型阀芯
流量特性： 等百分比特性、线性特性和快开特性
材 料：1C18Ni9Ti 0Cr18Ni12Mo2Ti
四、精小型气动薄膜调节角阀执行机构：
型 式 ：多弹簧式薄膜执行机构
膜片材料： 丁晴橡胶夹增强涤纶积物
弹簧范围 ：0.02~0.10、0.08~0.24MPa
供气压力： 0.14、0.16、0.28、0.40MPa
气源接头： 内螺纹M10×1
环境温度： -30~+70℃
阀作用型式 ： 气—开式或气—关式
附 件 ： 定位器、手轮机构
五、精小型气动薄膜调节角阀性能：
泄漏量 ： 金属阀座符合标准ANSIB16.104IV级
小于额定Cv的0.01%
回 差 ： 3%(不带定位器)
1%(带定位器)
线 性 ： ±5%(不带定位器)
±1%(带定位器)
备注：使用V型聚四氟乙烯填料
可调范围 ： 50:1
六、ZJHJ型气动角型调节阀规格参数表：
公称通径DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
阀座直径dn(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
额定流量系数Kv | 6.5 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | ||
行程mm | 10 | 16 | 25 | 40 | 60 | 100 | |||||||
七、主要零件材料及推荐使用温度范围
阀体材料 | 公称压力MPa | 介质工作温度℃ | |||||||||||||
〈 | 〈 | 〈 | 〈 | 〈 | 〈 | 〈 | 〈 | 〈 | 〈 | 〈 | 〈 | 〈 | 〈 | ||
120 | 200 | 250 | 300 | 350 | 400 | 425 | 450 | 475 | 500 | 525 | 550 | 575 | 600 | ||
最大工作压力MPa | |||||||||||||||
铸铁HT200 | 1.6 | 1.6 | 1.5 | ||||||||||||
铸钢ZG25 | 4.0 | 4.0 | 3.7 | 3.3 | 3.0 | 2.8 | 2.3 | 1.8 | |||||||
铸不锈钢ZG1Cr18Ni9Ti | 4.0 | 4.0 | 3.0 | 2.7 | 2.4 | 2.1 | 1.9 | 1.7 | 1.4 | 1.1 | 0.8 | ||||

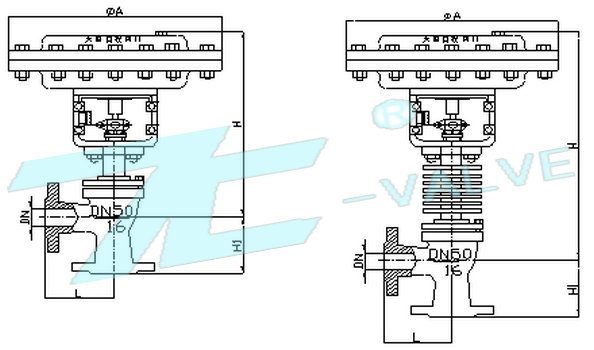

八、外装尺寸
公称通径DN（mm） | L（mm） | H1（ mm） | H（mm） | ØA | |
1.6（MPa） | 常温 | 中温 | |||
20 | 100 | 100 | 349 | 444 | 285 |
25 | 115 | 115 | 350 | 445 | 285 |
32 | 130 | 130 | 358 | 458 | 285 |
40 | 130 | 130 | 378 | 478 | 285 |
50 | 150 | 150 | 393 | 493 | 285 |
65 | 170 | 170 | 494 | 594 | 360 |
80 | 190 | 190 | 503 | 628 | 360 |
100 | 215 | 215 | 521 | 646 | 360 |
125 | 250 | 250 | 634 | 759 | 360 |
150 | 275 | 275 | 696 | 846 | 470 |
200 | 325 | 325 | 715 | 915 | 470 |
九、型号编制说明
Z | J | H | J | 16 | C | G | K |
自控阀门 | 执行机构： | 多弹簧气动薄膜执行机构 | 阀门结构类型: | 公称压力： | 阀体材质： | 温度类型： | 作用型式： |
J：表示精小型 | F：表示分流阀 | 16：表示1.6MPa | C：表示碳钢 | G：中温型常温省略 | K：表示气开型 | ||
H：表示合流阀 | 25：表示2.5MPa | P：表示不锈钢 | B：表示气关型 | ||||
J： 表示角形阀 | 40：表示4.0MPa | F46：表示阀体衬氟 | |||||
64：表示6.4MPa |
十、订货须知
1.产品型号与名称 2.公称通径DN(mm) 3.公称压力 4.流量特性 5.阀体材质 6.额定流量系数 7.介质种类和温度范围 8.阀前后压力(压差) 9.控制信号 10.其它特殊要求
