扬大电子科技有限公司是一家从事研发、生产及销售于一体的电线生产企业，主要生产PVC电子线、低烟无卤电子线、硅橡胶高温线、铁氟龙高温线、辐照线、电源线、编织线、屏蔽线、多芯线、排线等，并根据客户需求进行深加工，如裁线、彩排拼线等。我司产品已获得CCC、UL、VDE、CSA、SGS等国内国际认证 ，达到国内国际环保标准。同时产品被广泛应用于电瓶、电池、家用电器、暖房器具，餐饮器具，空调机器，照明灯具，电子设备，电热制品，汽车工业。

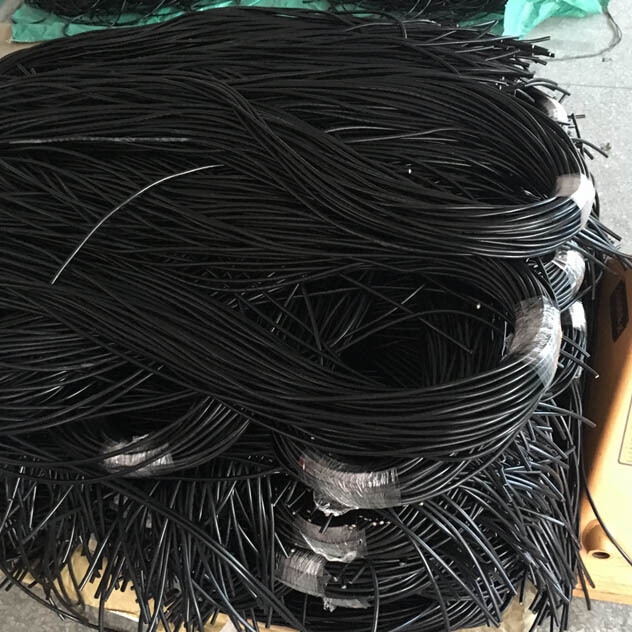

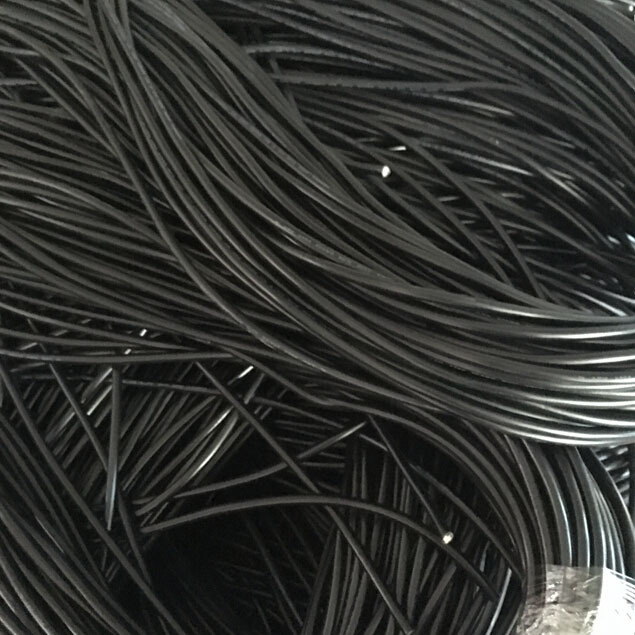

PVC双层绝缘电子线 1617 24#电源线 双并线 双排线 红黑线
| Product Description: | ||||||||
| ■Tinned ,annealed,stranded or solid copper conductor. | ||||||||
| ■Color -coded PVC insulation，and pvc jacket. | ||||||||
| ■Rated temperature:105℃.Rated voltage:600volts | ||||||||
| ■Uniform thickness of wire to ensure easy stripping and cutting. | ||||||||
| ■Passes UL VW-1&CSA FT1 vertical flamt test | ||||||||
| ■Top coated conductor is avaiable | ||||||||
| ■Jacket thickness:from 5 to 50mils | ||||||||
| 说明： | ||||||||
| ■导体使用单股或绞线裸铜或镀锡铜 | ||||||||
| ■PVC绝缘,PVC被覆。 | ||||||||
| ■额定温度：105℃额定电压：600Volts | ||||||||
| ■使用标准厚度，易剥，截断容易。 | ||||||||
| ■可通过UL VW-1 及 CSA FT1 ，垂直燃烧测试 | ||||||||
| ■可使用先绞后镀（TC）为导体 | ||||||||
| ■被覆体厚度：5-40mils | ||||||||
| Applications: | ||||||||
| ■Internal wiring of computers,office equipment and other electronic and electrical equipment. | ||||||||
| 应用： | ||||||||
| ■用于电脑、电子及电器设备内部配线 | ||||||||
| UL Style& CSA Type |
Conductor 导体 |
Insulation Thickness 绝缘厚度 |
Jacket Thickness 绝缘厚度 |
Overall Diameter 完成外径 |
Stand Put-up 标准长度 |
Conductor Resistance at 20℃导体电阻 |
||
| 线号 | 线数/线径 | 英制 | 公制 | |||||
| AWG | No/mm | mm | mm | mm | Ft/coil | M/Coil | Ω/KM | |
|
UL1617 CSAAWM FT1 I A/B （Stranded) 绞线 |
28 | 7/0.127 | 0.76 | 0.40 | 2.70 | 2000 | 610 | 239.00 |
| 26 | 7/0.16 | 0.76 | 0.40 | 2.90 | 2000 | 610 | 150.00 | |
| 24 | 11/0.16 | 0.76 | 0.40 | 3.00 | 1000 | 305 | 94.20 | |
| 22 | 17/0.16 | 0.76 | 0.40 | 2.90 | 1000 | 305 | 59.40 | |
| 17/0.16 | 0.76 | 0.40 | 3.20 | |||||
| 20 | 21/0.178 | 0.76 | 0.40 | 3.40 | 1000 | 305 | 36.70 | |
| 18 | 34/0.178 | 0.76 | 0.40 | 3.60 | 1000 | 305 | 23.20 | |
|
UL1617 CSA AWM FT1 I A/B （Top-coated) 先绞后镀 |
24 | 7/0.20 | 0.76 | 0.40 | 2.90 | 2000 | 610 | 88.70 |
| 22 | 7/0.254 | 0.76 | 0.40 | 3.00 | 1000 | 305 | 54.70 | |
| 20 | 7/0.32 | 0.76 | 0.40 | 3.20 | 1000 | 305 | 37.10 | |
|
UL1617 CSAAWM FT1 I A/B （Solid) 单股 |
24 | 1/0.511 | 0.76 | 0.40 | 2.90 | 2000 | 610 | 89.30 |
| 22 | 1/0.634 | 0.76 | 0.40 | 3.10 | 1000 | 305 | 56.40 | |
| 20 | 1/0.813 | 0.76 | 0.40 | 3.25 | 1000 | 305 | 35.20 | |
| 18 | 1/1.024 | 0.76 | 0.40 | 3.50 | 1000 | 305 | 22.20 | |
| 以上数据仅供参考，不作为正式的设计依据，产品规格以双方确认的规格书承认为准！最终解释权归东莞市扬大电子科技有限公司所有！ | ||||||||
