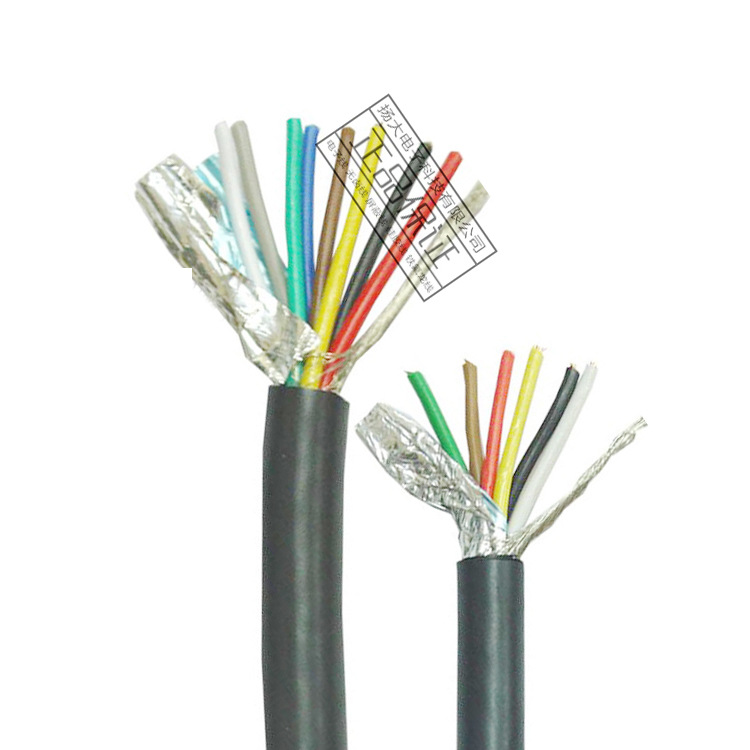

UL2725环保2芯26awg
| Product Description: | ||||||||
| ■Tinned ,annealed,stranded or solid copper conductor. | ||||||||
| ■SR-PVC insulation or PVC insulation | ||||||||
| ■PVC jacketed | ||||||||
| ■Filler and paper separator applied. | ||||||||
| ■Rated temperature:2725 60℃.Rated voltage:2725 30Volts. | ||||||||
| ■Passes UL VW-1&CSA FT1 vertical flamt test | ||||||||
| 说明： | ||||||||
| ■导体使用单股或绞线裸铜或镀锡铜,SR-PVC绝缘 | ||||||||
| ■PVC被覆 | ||||||||
| ■裸铜或镀锡铜丝，缠绕屏蔽 | ||||||||
| ■额定温度：80℃额定电压：无规定。 | ||||||||
| ■可通过UL VW-1SC 及 CSA FT2 ，垂直燃烧测试 | ||||||||
| Applications: | ||||||||
| ■For use in recording studios,sound systemsand electronic circuits. | ||||||||
| 应用： | ||||||||
| ■用于录音机，音响系统，电子系统。 | ||||||||
| UL Style& CSA Type |
Cores 芯数 |
Conductor 导体 |
Insulation Thickness 绝缘厚度 |
Nom.Dia |
Jacket Thickness 被覆厚度 |
Overall Diameter 完成外径 |
Conductor Resistance at 20℃导体电阻 |
|
| 线号 | 线数/线径 | |||||||
| AWG | No/mm | mm | mm | mm | mm | Ω/KM | ||
|
UL2725 CSA （Stranded) 绞线 |
3C | 30 | 7/0.102 | 0.18 | 0.70 | 0.51 | 3.40 | 381.00 |
| 4C | 30 | 7/0.102 | 0.18 | 0.70 | 0.51 | 3.40 | 381.00 | |
| 6C | 30 | 7/0.102 | 0.18 | 0.70 | 0.51 | 3.60 | 381.00 | |
| 8C | 30 | 7/0.102 | 0.18 | 0.70 | 0.51 | 3.80 | 381.00 | |
| 9C | 30 | 7/0.102 | 0.18 | 0.70 | 0.51 | 4.00 | 381.00 | |
|
UL2725 CSA （Stranded) 绞线 |
3C | 28 | 7/0.127 | 0.18 | 0.80 | 0.51 | 3.40 | 239.00 |
| 4C | 28 | 7/0.127 | 0.18 | 0.80 | 0.51 | 3.40 | 239.00 | |
| 6C | 28 | 7/0.127 | 0.18 | 0.80 | 0.51 | 3.60 | 239.00 | |
| 8C | 28 | 7/0.127 | 0.18 | 0.80 | 0.51 | 3.80 | 239.00 | |
| 9C | 28 | 7/0.127 | 0.18 | 0.80 | 0.51 | 4.00 | 239.00 | |
| 以上数据仅供参考，不作为正式的设计依据，产品规格以双方确认的规格书承认为准！最终解释权归东莞市扬大电子科技有限公司所有。 | ||||||||
