过滤活塞式电磁控制阀,介绍特点分类使用_上海首龙【TC品牌】
产品型号：TC98006
产品口径：DN40~DN400mm
产品压力：1.0MPa-2.5mpa
产品材质：铸铁|铸钢|不锈钢
TC98006过滤活塞式电磁控制阀简介：
过滤活塞式电磁控制阀主要用于高层建筑和工矿企业以及医药、食品等领域的管路系统中，根据电信号或手动操作，使阀门打开或关闭。
能够根据电信号准确快速的控制阀门启闭；阀门关闭速度可调，且平稳关闭不会产生压力波动；采用直通电磁阀控制，维护简单。
电磁阀：电压交流220V，或直流24V；形式防暴、常开、常闭（任选）

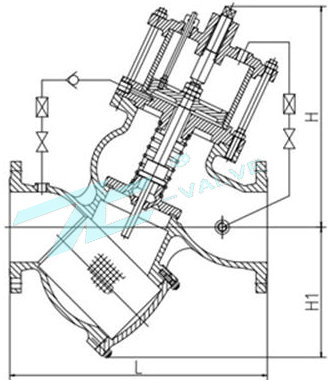

过滤活塞式电动浮球阀主要外型尺寸:（法兰连接尺寸按JB/T 78-1994、JB/T 79-1994）
通径 DN | L | H | H1 | D | D1 | Z-φ | ||||||
PN10 | PN16 | PN25 | PN10 | PN16 | PN25 | PN10 | PN16 | PN25 | ||||
40 | 260 | 236 | 155 | 150 | 110 | 4-18 | ||||||
50 | 300 | 236 | 155 | 160 | 125 | 4-18 | ||||||
65 | 340 | 250 | 165 | 180 | 145 | 4-18 | 8-18 | |||||
80 | 380 | 280 | 180 | 195 | 160 | 4-18 | 8-18 | 8-18 | ||||
100 | 430 | 310 | 210 | 215 | 230 | 180 | 190 | 8-18 | 8-23 | |||
125 | 450 | 360 | 240 | 245 | 270 | 210 | 220 | 8-18 | 8-25 | |||
150 | 480 | 413 | 260 | 285 | 300 | 240 | 250 | 8-23 | 8-25 | |||
200 | 600 | 510 | 330 | 335 | 360 | 295 | 310 | 8-23 | 12-23 | 12-25 | ||
250 | 730 | 668 | 410 | 390 | 405 | 425 | 350 | 355 | 370 | 12-23 | 12-25 | 12-30 |
300 | 850 | 875 | 485 | 440 | 460 | 485 | 400 | 410 | 430 | 12-23 | 12-25 | 16-30 |
350 | 980 | 980 | 270 | 500 | 520 | 550 | 460 | 470 | 490 | 16-23 | 16-25 | 16-34 |
400 | 1100 | 1050 | 300 | 565 | 580 | 620 | 515 | 525 | 550 | 16-25 | 16-30 | 16-34 |
