100X遥控浮球阀,介绍特点分类使用_上海首龙 TC品牌
产品型号：100X
产品口径：DN32~DN1000mm
产品压力：1.0MPa-2.5mpa
产品材质：铸铁|铸钢|不锈钢
100X遥控浮球阀简介：

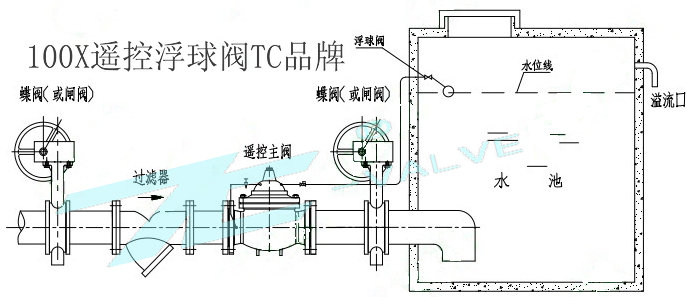

控制水塔或水池液面，保养简单，灵活耐用，液位控制准确度高，水位不受水压干扰且关闭不漏水。
控制浮球阀可与主阀体分离安装
隔膜式： DN50~DN350
活塞式： DN400~DN800
遥控浮球阀结构特点：
遥控浮球阀一般分为隔膜式和活塞式，它们的工作原理相同；水力控制阀是由一个主阀及其外装之针型阀（调节阀）、先导阀、导管和压力表等组合而成并配合使用场所、目的及功能的不同而演变为各种阀门。
遥控浮球阀动作原理：
水力控制阀隔膜式和活塞式两大类，本厂所提供的口径DN350以下的采用隔膜式，DN400以上的采用活塞式，两种形式的动作原理相同；都是以上下游的压力差△P为动力，通过导管系统，推动膜片（活塞）上下移动，完全水力自动调节，从而使主阀阀板完全开启或完全关闭或处于调节状态。
完全关闭状态
当主阀进口端水压分别进入阀体及控制室，且主阀的外部球阀同时关闭，此时主阀处于完全关闭状态。
完全开启状态
当主阀外部的球阀全开后，此时控制室内水压全部释放到管路下游，而主阀也呈现为完全开启状态。
浮动调节状态
调节主阀外部的球阀开度，使进水端流向控制室的水流和控制室流向下游的水流达到平衡，此时主阀处于调节浮动状态。
遥控浮球阀主要外型尺寸:
公称通径 DN | L | H | G | D | D1 | Z-φ | ||||||
PN10 | PN16 | PN25 | PN10 | PN16 | PN25 | PN10 | PN16 | PN25 | ||||
32 | 180 | 235 | 120 | 140 | 100 | 4-18 | ||||||
40 | 200 | 245 | 130 | 150 | 110 | 4-18 | ||||||
50 | 203 | 255 | 164 | 165 | 125 | 4-18 | ||||||
65 | 216 | 285 | 200 | 185 | 145 | 4-18 | 8-18 | |||||
80 | 241 | 305 | 230 | 200 | 160 | 4-18 | 8-18 | 8-18 | ||||
100 | 292 | 360 | 264 | 220 | 235 | 180 | 190 | 8-18 | 8-23 | |||
125 | 330 | 410 | 310 | 250 | 270 | 210 | 220 | 8-18 | 8-25 | |||
150 | 394 | 460 | 350 | 285 | 300 | 240 | 250 | 8-23 | 8-25 | |||
200 | 457 | 550 | 365 | 340 | 360 | 295 | 310 | 8-23 | 12-23 | 12-25 | ||
250 | 533 | 645 | 480 | 395 | 405 | 425 | 350 | 355 | 370 | 12-23 | 12-25 | 12-30 |
300 | 610 | 730 | 600 | 445 | 460 | 485 | 400 | 410 | 430 | 12-23 | 12-25 | 16-30 |
350 | 686 | 920 | 670 | 505 | 520 | 550 | 460 | 470 | 490 | 16-23 | 16-25 | 16-34 |
400 | 762 | 1025 | 624 | 565 | 580 | 620 | 515 | 525 | 550 | 16-25 | 16-30 | 16-34 |
450 | 864 | 1135 | 720 | 615 | 640 | 670 | 565 | 585 | / | 20-25 | 20-30 | 20-36 |
500 | 914 | 1250 | 760 | 670 | 715 | 730 | 620 | 650 | / | 20-25 | 20-34 | 20-36 |
600 | 1067 | 1425 | 900 | 780 | 840 | / | 725 | 770 | / | 20-30 | 20-41 | / |
700 | 1150 | 1635 | 960 | 895 | 910 | / | 840 | 840 | / | 24-30 | 24-41 | / |
800 | 1300 | 1775 | 1100 | 1015 | 1025 | / | 950 | 950 | / | 24-34 | 24-41 | / |
900 | 1450 | 1835 | 960 | 1115 | 1125 | / | 1050 | 1050 | / | 28-34 | 28-41 | / |
1000 | 1600 | 1975 | 1100 | 1230 | 1255 | / | 1160 | 1170 | / | 28-41 | 28-42 | / |
遥控浮球阀法兰连接尺寸按JB/T 78-1994、JB/T 79-1994,结构长度按GB/T12221-2005-10/12标准.
